Проект АГЗС на 500 запр./сут.

Базовая цена с НДС
Цена со скидкой
Цена $500.00
Скидка
Цена $500.00
Индекс: 28.126.296
Документация: Проектная документация без смет и результаты инженерных изысканий
Разделы: все разделы
Объем данных: 462 МБ
Формат файлов: редактируемые форматы
Экспертное заключение: положительное
Состав проекта:

скачать состав проекта

Автозаправочная станция
Проектная документация без сметы и результаты инженерных изысканий на строительство автозаправочной станции
Технико-экономические показатели
Площадь участка, м2: 10562,00
Площадь застройки, м2: 792,51
в.т.ч. навес над ТРК, м2: 424,32
Общая площадь здания операторной, м2: 240,00
Строительный объем, м3: 998,70
Этажность, эт.: 1
Производительность, авт/сут: 500

Технические характеристики АЗС:
Средняя расчетная производительность, авт./сутки: 500
Пропускная способность, макс., авт./час: 50
Топливораздаточные колонки (ТРК) для ЖМТ и ДТ, шт.: 4
Топливораздаточные колонки (ТРК) для СУГ, шт.: 1
Подземные блоки для хранения топлива, в том числе:, шт.: 4
V = (20+30) м3, шт.: 1
V = 50 м3, шт.: 2
V = 10 м3, шт: 1
Общий запас топлива; В т.ч., м3: 160
АИ-92, м3: 50
АИ-95, м3: 50
АИ-98, м3: 20
ДТ, м3: 30
СУГ, м3: 10

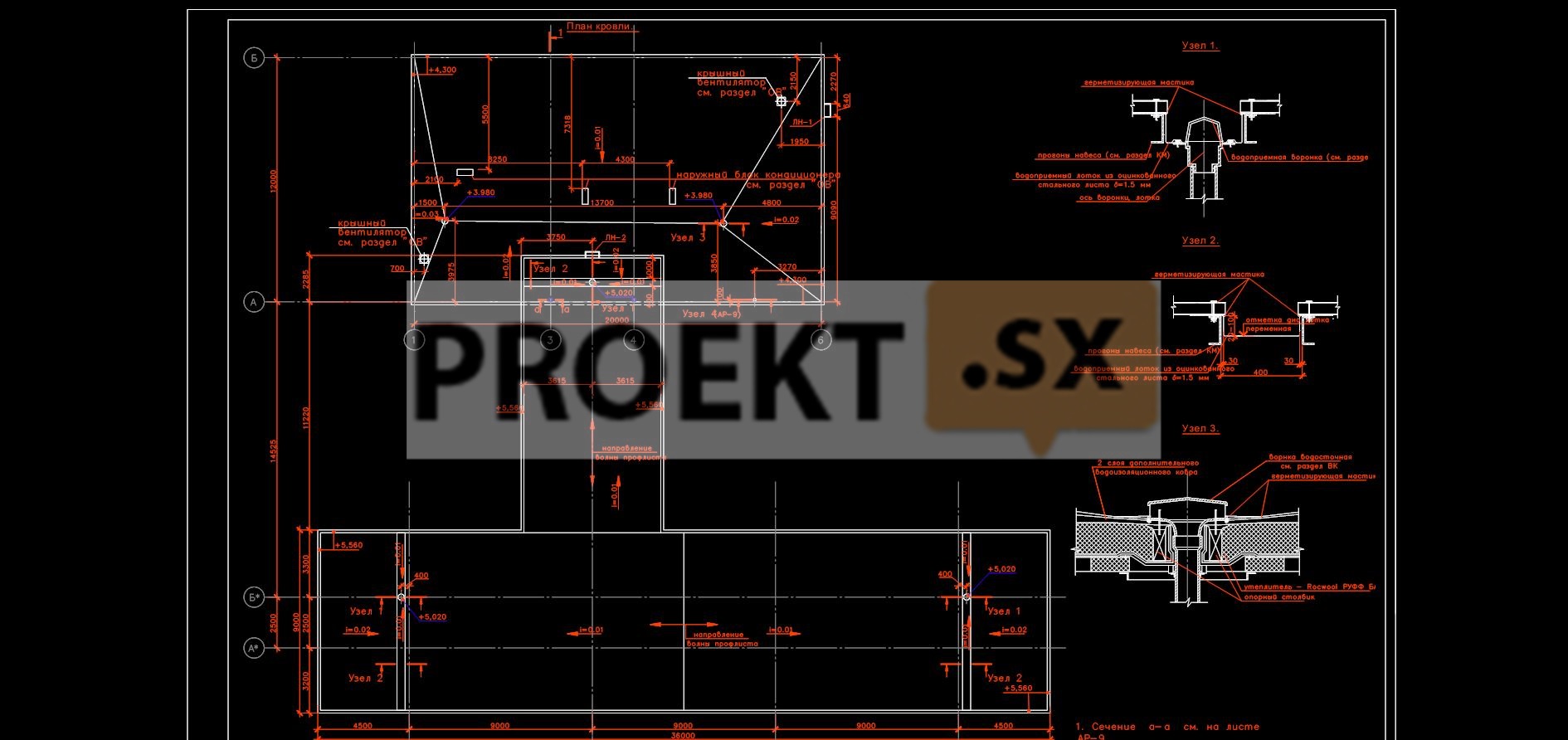

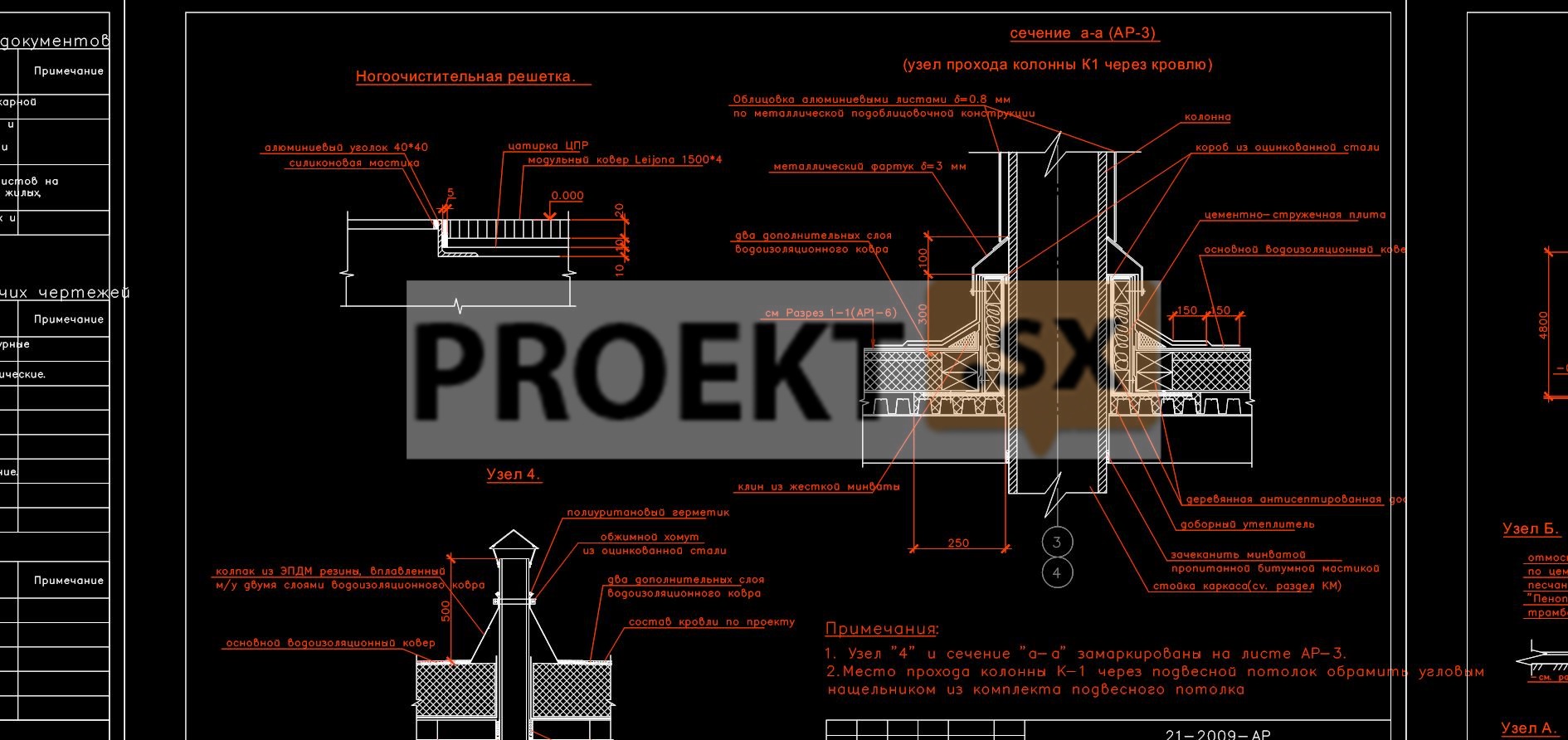

Архитектурные и объемно-планировочные решения

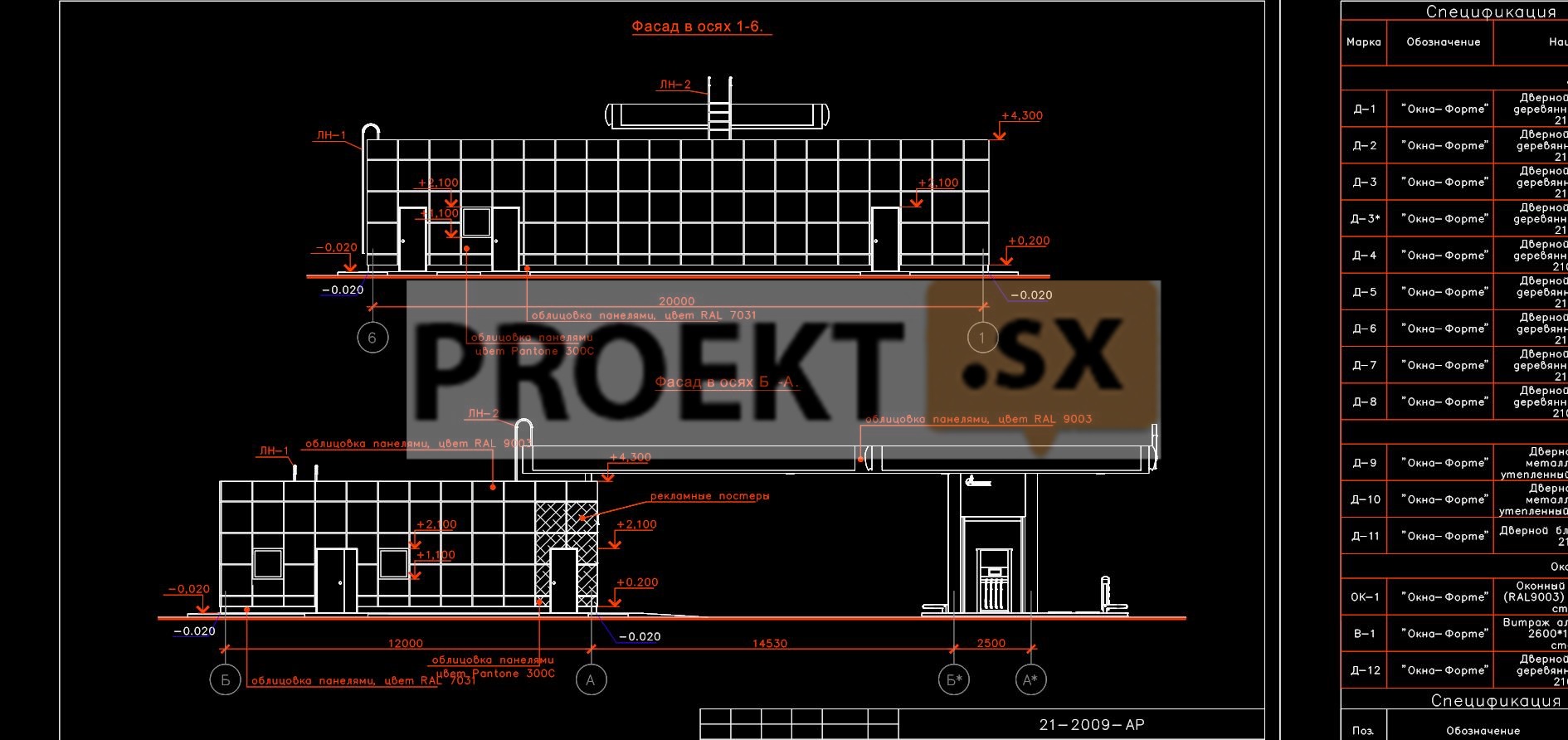

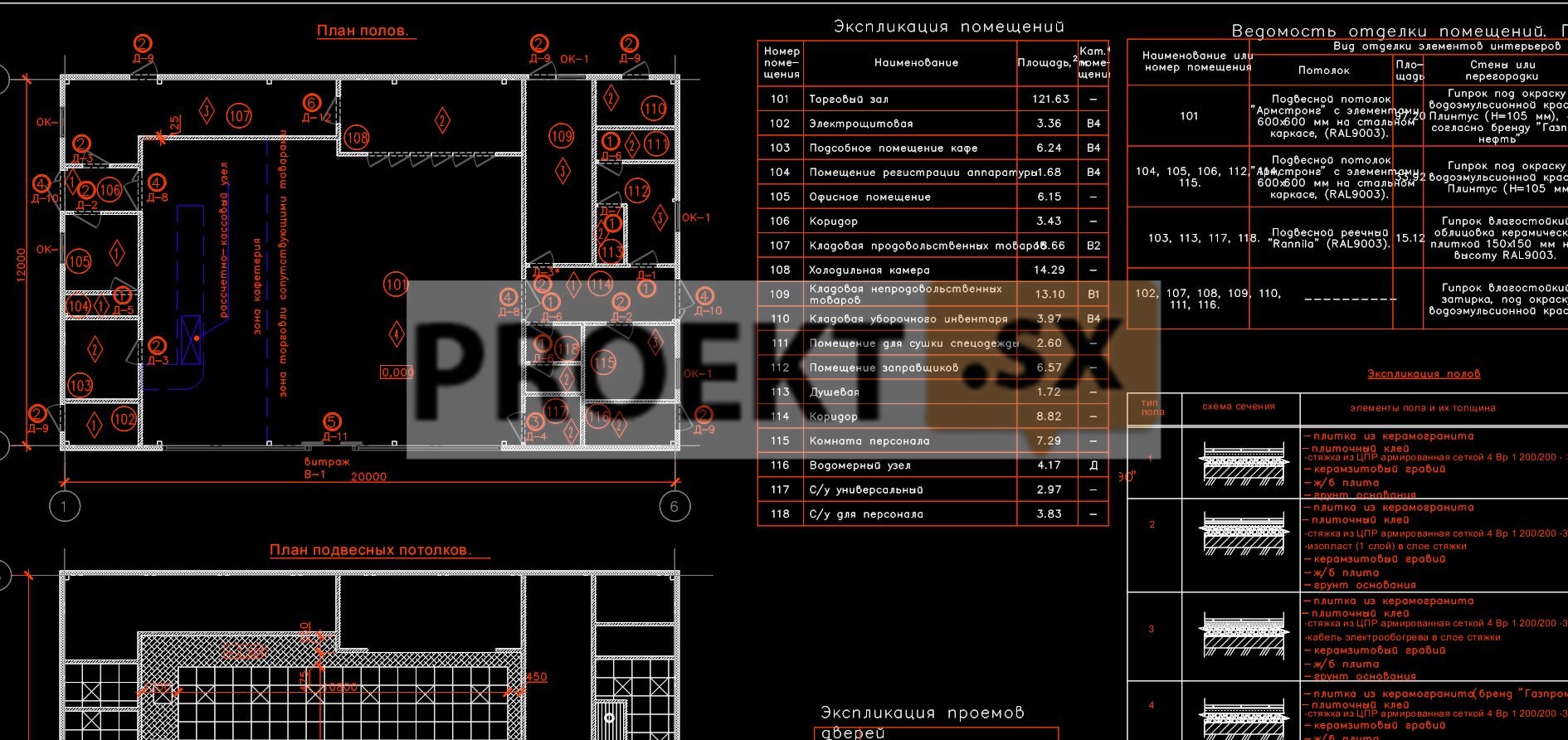

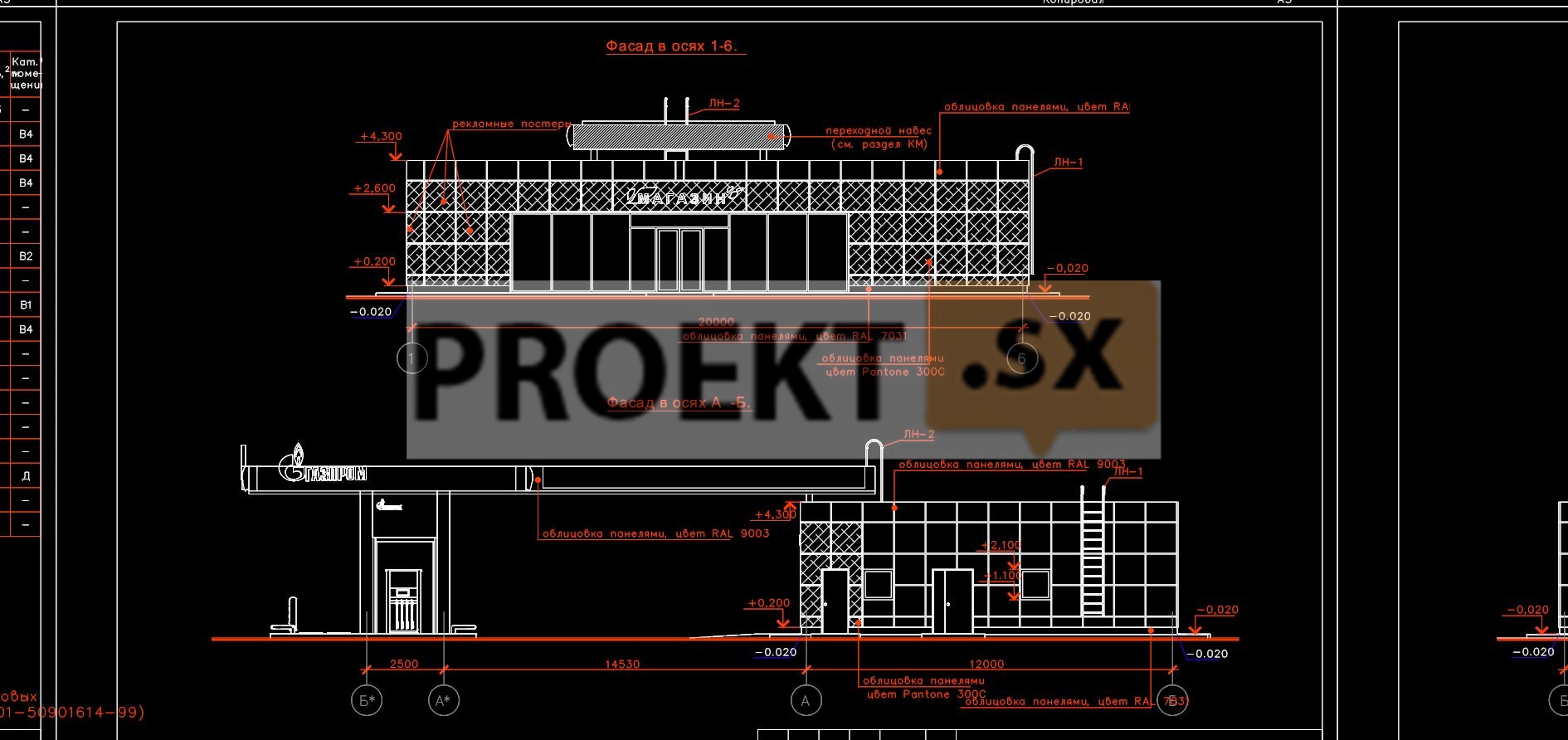

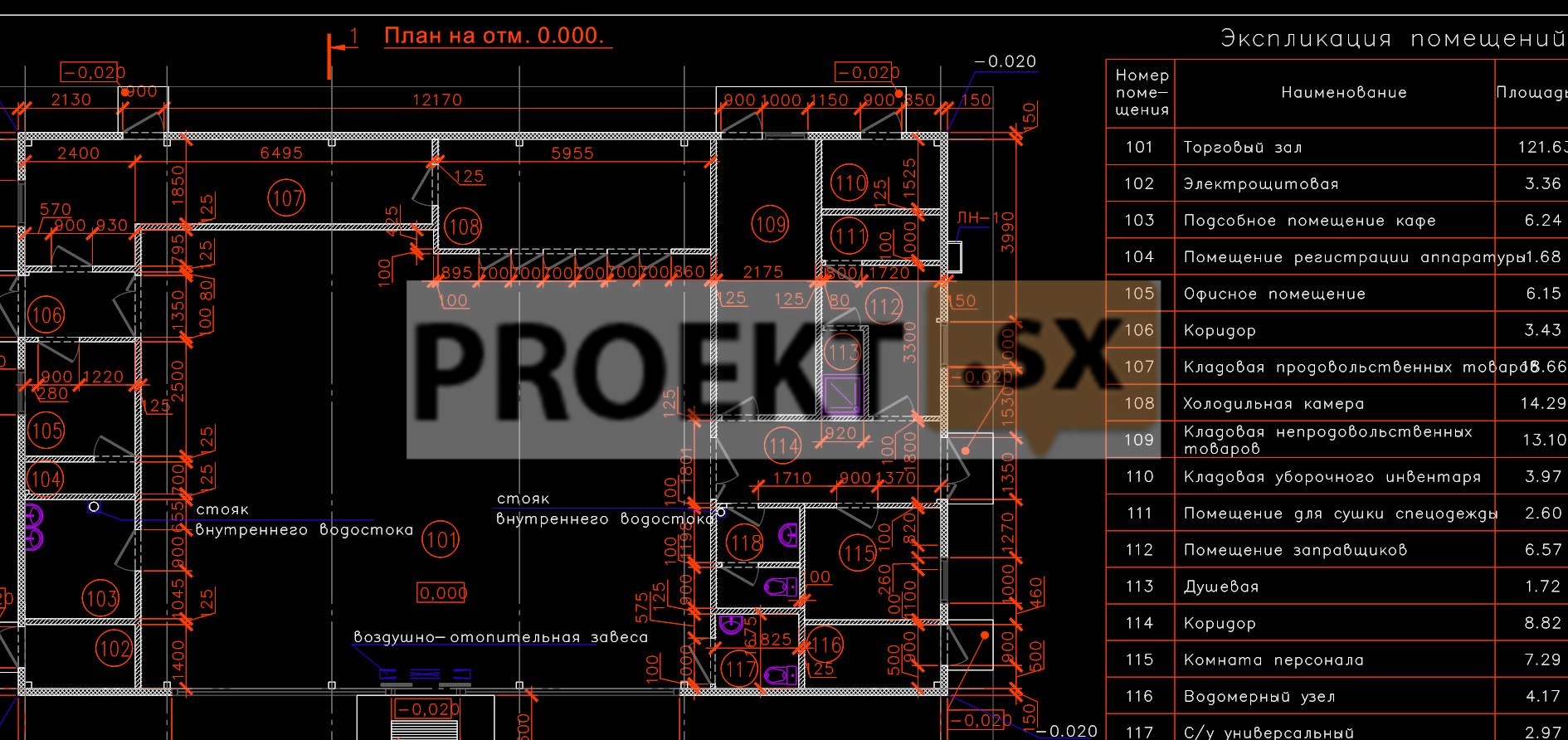

 Здание операторной запроектированной АЗС является основным сооружением на участке и примыкает непосредственно к зоне топливно-раздаточных колонок (ТРК). Навес над ТРК перекрывает зону главного входа в операторную, что обусловлено необходимостью защиты от атмосферных осадков клиентов АЗС. Фасады здания операторной, навес над ТРК, порталы ТРК решены в едином стиле, утвержденном для АГЗС. Здание операторной – прямоугольное в плане с размерами в осях 12,0 х 20,0 м., высота этажа в чистоте (до подвесного потолка) 3,0 – 3,3 м. Здание включает в себя следующие функциональные группы помещений: помещения торговой части (торговый зал с зоной оператора, кладовые  продовольственных и непродовольственных товаров, холодильная камера); помещения офисной группы (офис, помещение заправщиков, комната персонала); группа помещений кафе (зал кафе, совмещенный с торговым залом, кладоые и подсобные помещения); санитарно-бытовые помещения (санузлы, помещение для сушки одежды, душевая); инженерно-технические помещения (электрощитовая, водомерный узел). Помещения операторной, относящиеся к различным категориям по функциональной пожарной опасности, разделены проитивопожарными перегородками. Наружное ограждение здания - из сэндвич-панелей толщиной 150 мм ЗАО «Петропанель» с облицовкой алюминиевыми панелями А-BOND. Кровля – плоская, совмещенная, с внутренним обогреваемым водостоком. Покрытие – кровельный ковер из двух слоев изопласта «Унифлекс». Окна – алюминиевые, с двухкамерными стеклопакетами и заполнением противоударной пленкой. Двери входные – стальные глухие и стеклянные раздвижные. Предусмотрены мероприятия для обеспечения обслуживания маломобильных групп населения. Навес над ТРК – каркасный, площадью 424,32 кв.м., с высотой от отметки проезжей части до низа выступающих конструкций 4,8 м. Кровля навеса – плоская, совмещенная, с внутренним обогреваемым водостоком. Покрытие – сталь оцинкованная, профилированная.

Конструктивные и объемно-планировочные решения

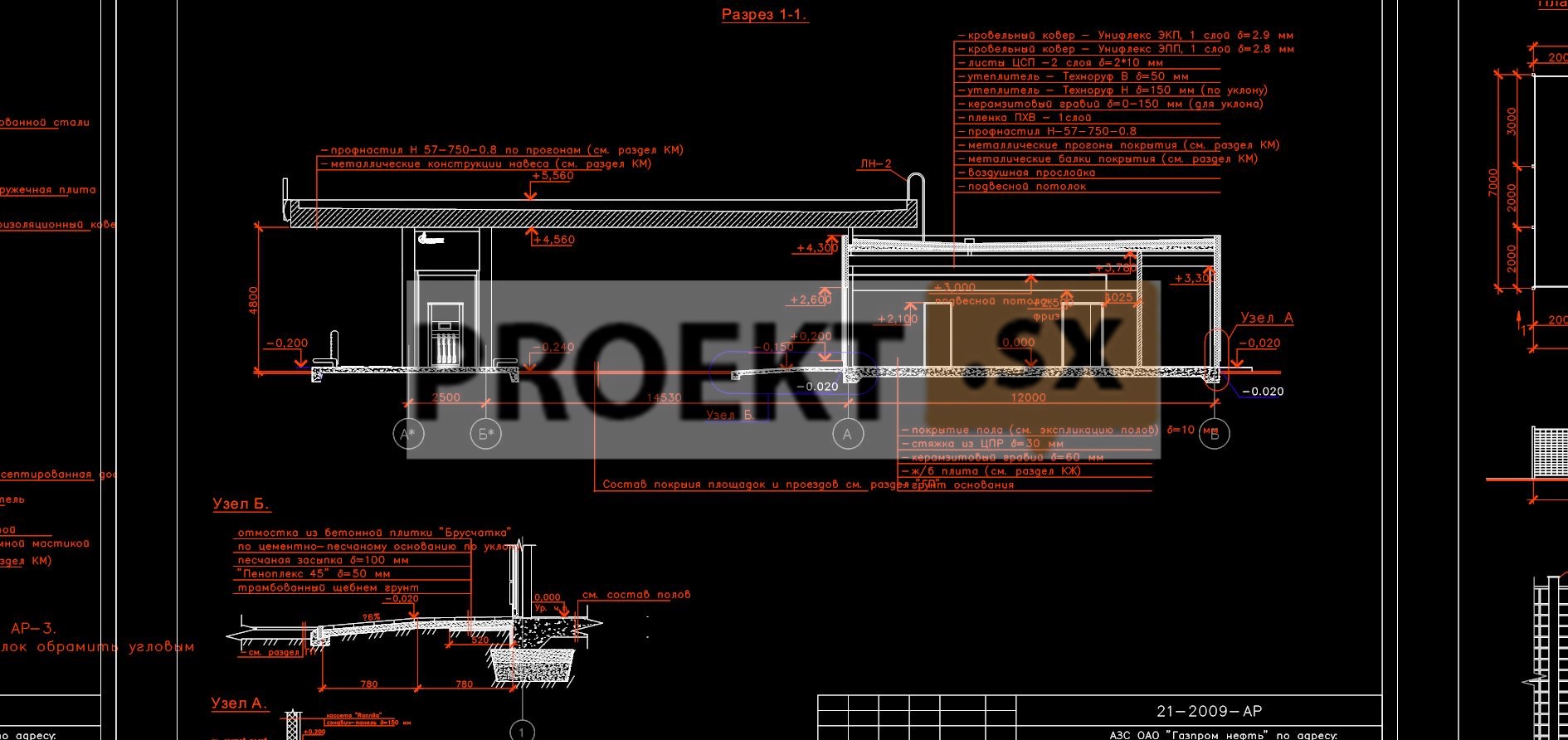

Здание операторной АЗС высотой 4.45 м. Уровень ответственности – II. Здание запроектировано по каркасной конструктивной схеме. Наружные стены - навесные сэндвич-панели толщиной 150 мм. Навесные стены крепятся к каркасу самонарезающими винтами d 6,3 мм. Колонны – стальные, из гнутых замкнутых квадратных труб, сечением 140 х 6 по ГОСТ 30245-2003. Основной шаг колонн до 5,6 х 12,0 м. Балки – стальные двутаврового сечения 35Ш2 по СТО АСЧМ20-93 и швеллер 30П по ГОСТ 8240-97, второстепенные балки швеллер 14П, С245. Покрытие – профнастил Н57-750-0,8 крепящийся к балкам в каждой волне. Пространственная жёсткость и устойчивость здания обеспечивается жёсткостью опорных узлов колонн и жёстким диском покрытия. Расчёт несущих конструкций выполнен на ЭВМ по программе SCAD 11.3, Кристалл. Фундамент под здание – монолитная железобетонная ребристая плита мелкого заложения толщиной 300 - 500 мм. Бетон B20, W6, F75. Под плитой предусмотрена щебеночная подготовка, пролитая горячим битумом, толщиной 250мм. Предусмотрена обмазка боковых поверхностей битумом. В основании фундаментов - подушка песчаная толщиной 1,3 м, утрамбованная послойно, kу = 0,96. Нормативная глубина промерзания грунтов – 1,45 м. Проектом предусмотрена защита от промерзания грунтов в основании плиты утеплителем «Пеноплэкс» толщиной 80 мм. Расчёт фундамента выполнен на ЭВМ по программе «Запрос». Навес запроектирован по каркасной схеме. Колонны - из гнутосварных квадратных профилей. Шаг колонн 9,0 х 2,50 м, максимальный вылет консолей 3,2 м. Узлы опирания колонн на фундамент приняты жесткими, узлы опирания балок кровли на колонны запроектированы шарнирными. Жесткость диска покрытия обеспечивается жестким креплением профилированного настила к прогонам. Пространственная жесткость и устойчивость навеса обеспечивается защемлением колонн в фундаменты, жестким диском покрытия. Фундаменты навеса - отдельно стоящие столбчатые железобетонные размерами в плане 1500х5200 мм. Бетон B20, W6, F75. Фундамент под топливные резервуары – монолитная железобетонная плита толщиной 300 мм с закладными деталями для крепления резервуаров, глубина заложения ~ 4,50 м от уровня планировки. Фундаменты выполняются по бетонной подготовке 80 мм и слою щебня 150 мм. Здание насосной и дизель-генераторной запроектировано по каркасной схеме. Пространственная жёсткость и устойчивость здания обеспечивается жёсткостью опорных узлов колонн и совместной работой с жёстким диском покрытия. Фундаменты под здание – монолитные железо-бетонные столбчатые мелкого заложения, объединенные плитой толщиной 150 мм, армированной в верней и нижней зоне. Бетон B20, W6, F75. Бетонная подготовка толщиной 80 мм. В основании фундаментов подушка песчаная толщиной 1,3м, утрамбованная послойно, kу = 0,96. Относительная отметка 0.000 соответствует абсолютной отметке +33,550 м. В соответствии с отчётом об инженерно-геологических изысканиях, основанием фундаментов служат супеси пылеватые с гнездами песков пылеватых влажных, R=2,5 кг/см2. Грунтовые воды на период изысканий не обнаружены, возможно появление грунтовых вод типа верховодка. Грунты не агрессивны к бетону нормальной проницаемости. Ожидаемая средняя осадка зданий не превышает 1,0 см. Окружающая застройка расположена далее 30 метров от возводимых строений.
