Основные проектные решения
Инженерное оборудование, сети инженерно-технического обеспечения, инженерно-технические мероприятия

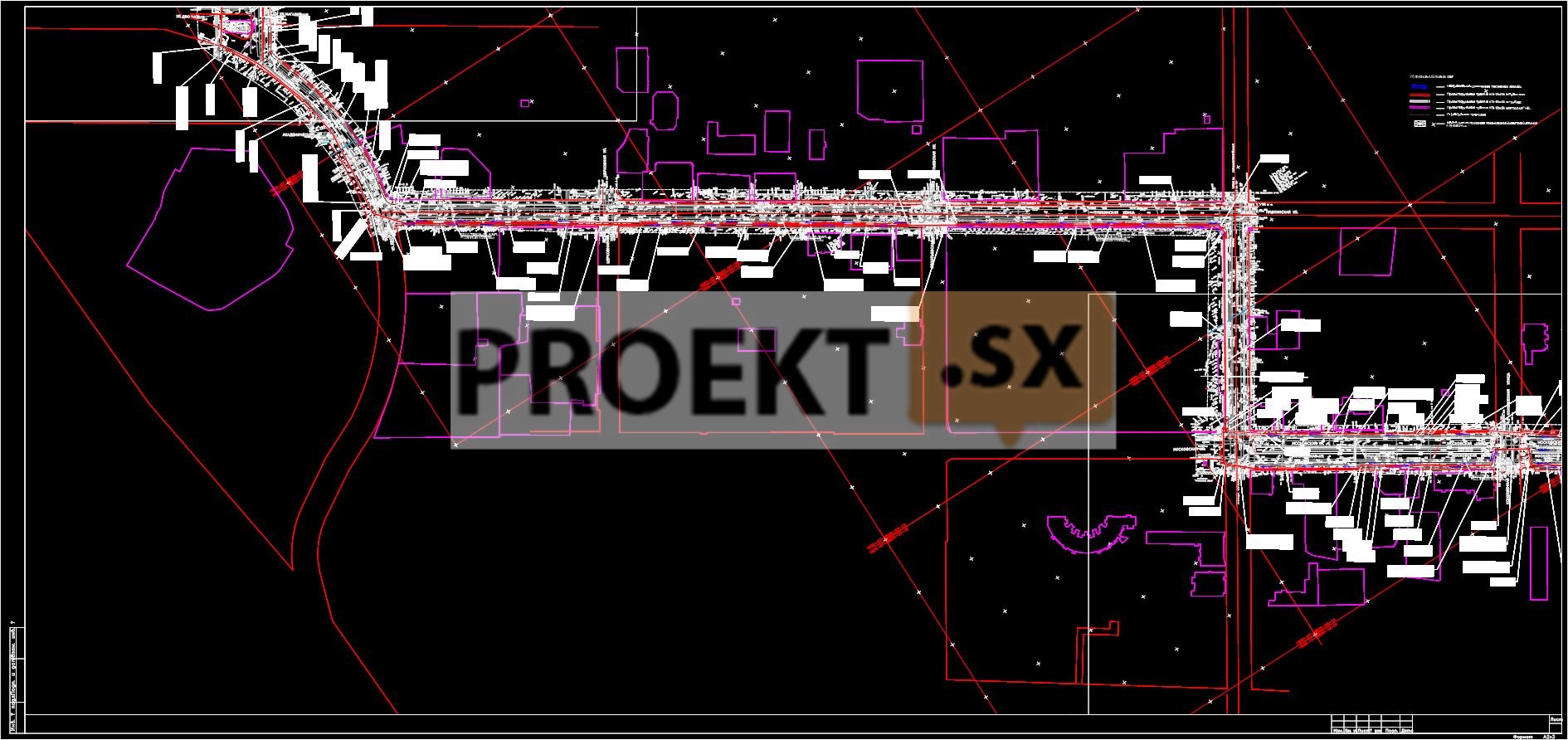

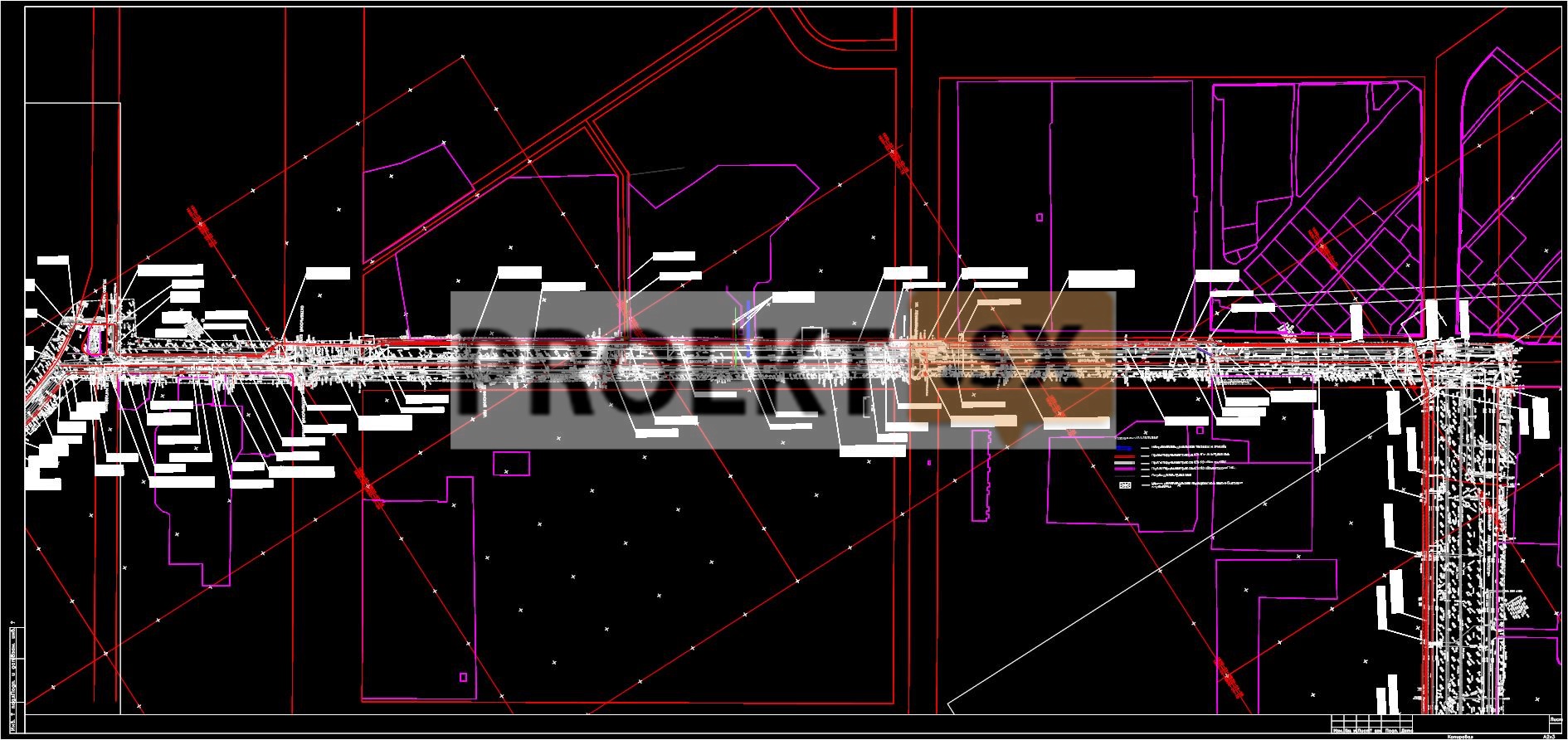

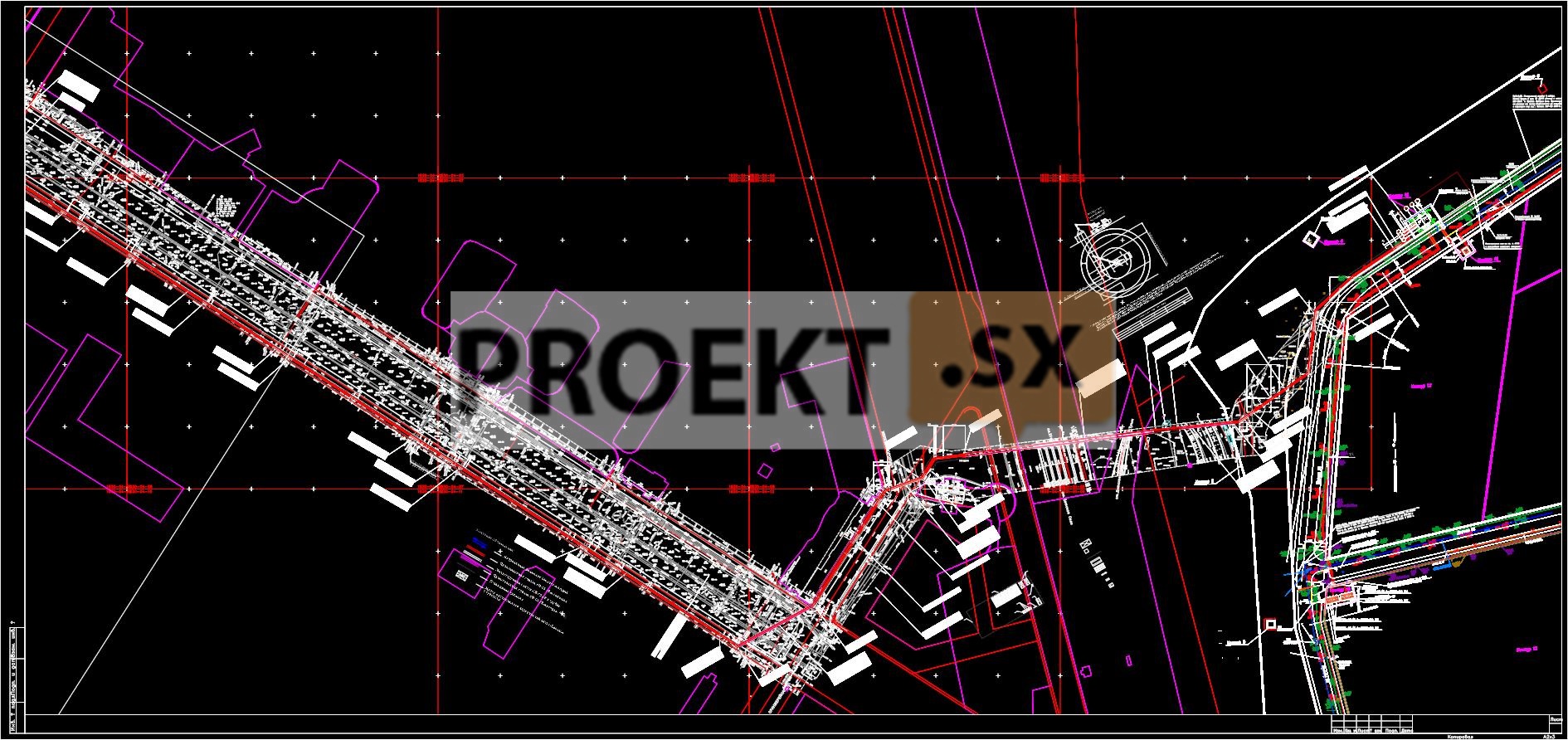

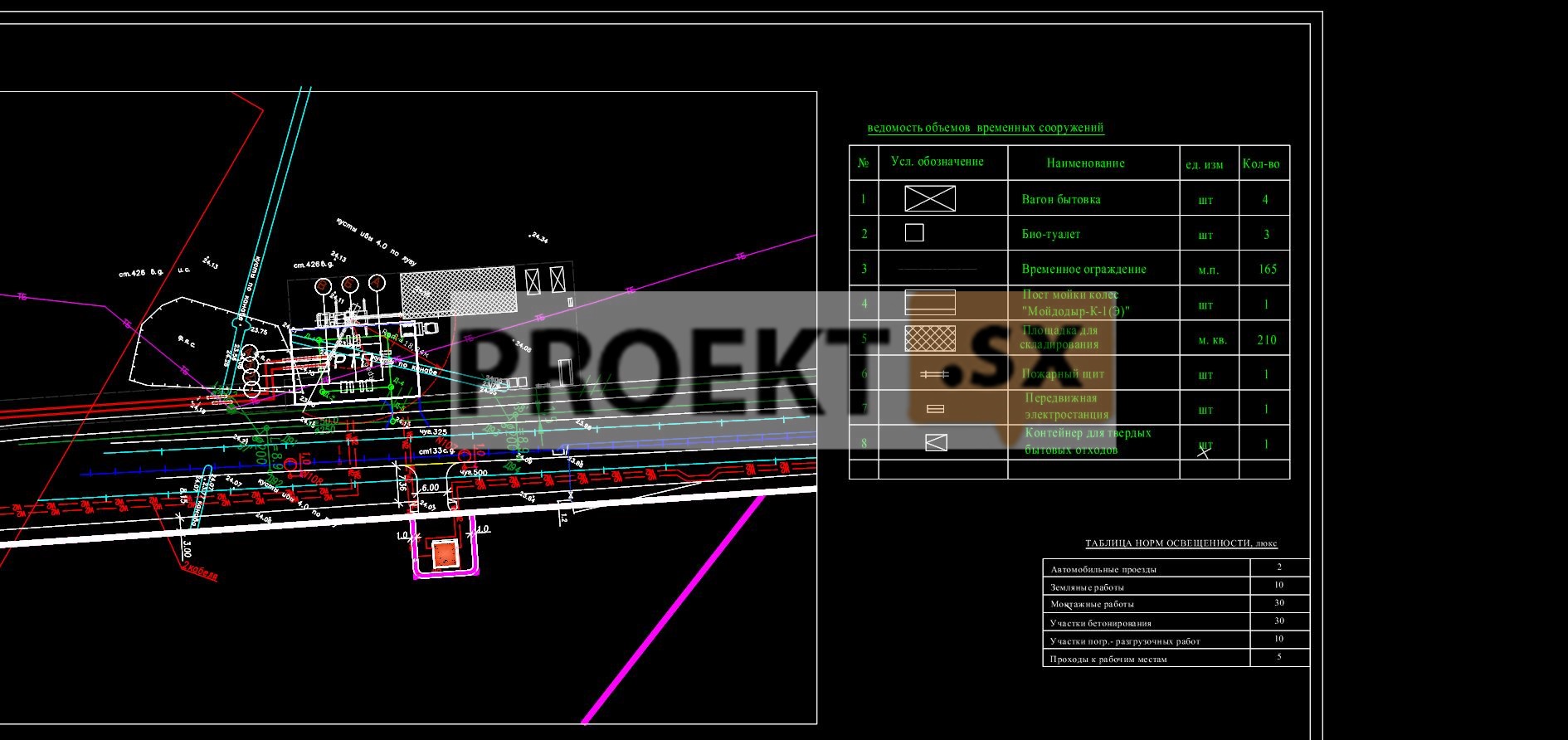

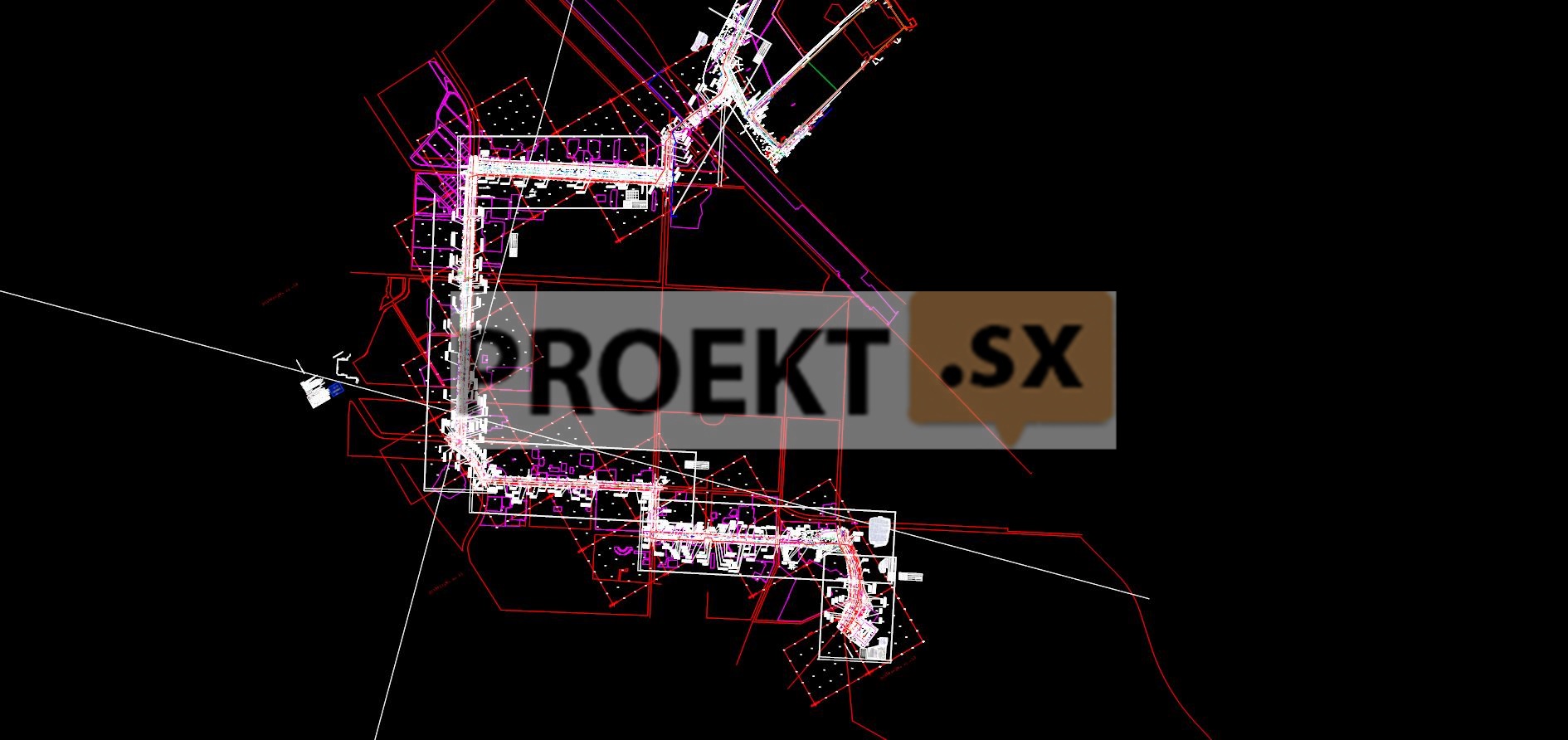

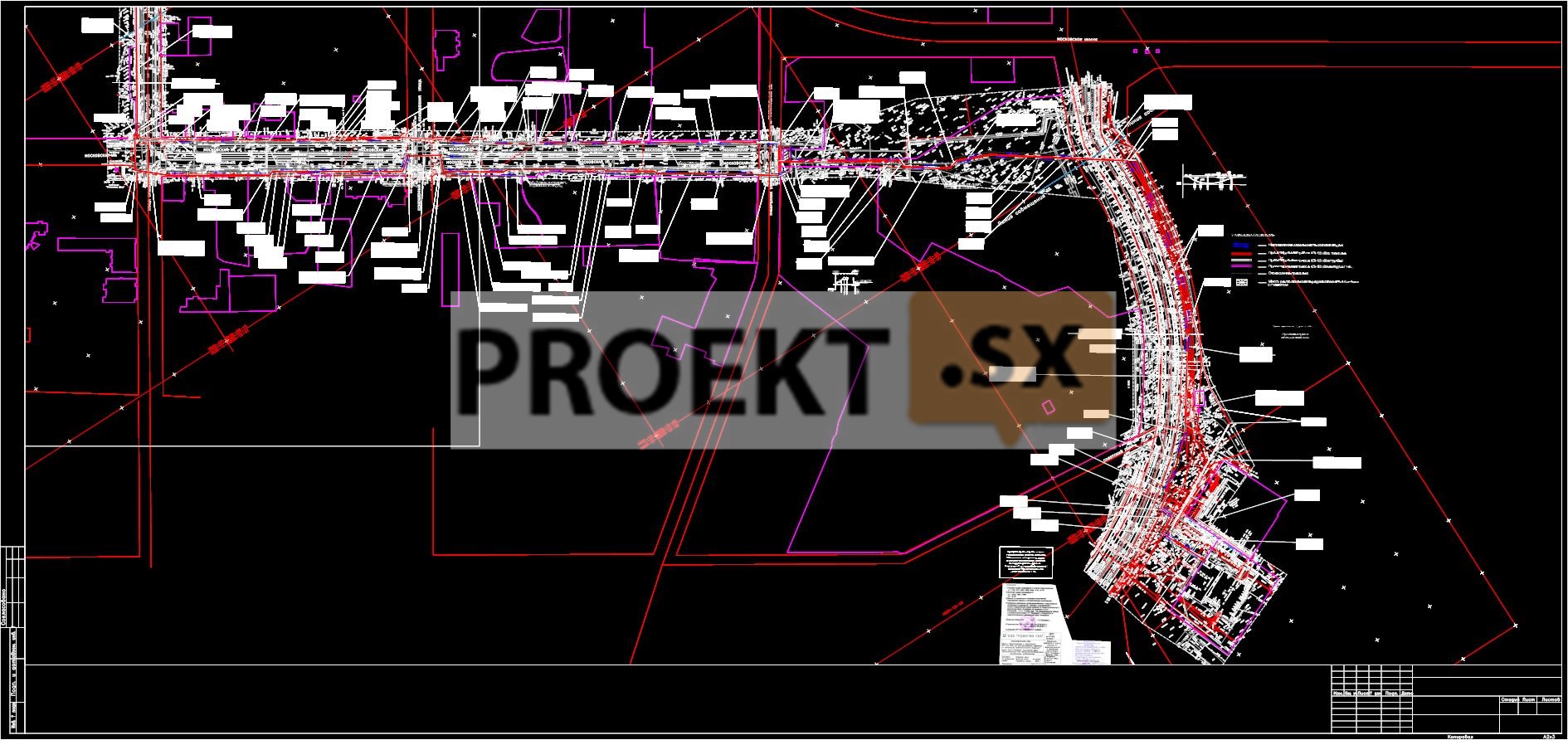

Проектная документация по электроснабжению 10 кВ комплекса по производству фармацевтической продукции по адресу: г. *********, производственная зона "*********" (**********), выполнена на основании договора с Заказчиком, в соответствии с техническими условиями. Проектной документацией предусмотрена прокладка двух сдвоенных взаиморезервируемых кабельных линий 10 кВ (кабелем марки АПвПу2г-10 3(1х400/70)) от ПС 110 кВ № 185 до новой БКРТП2х1250-10/0,4кВ. Прокладка кабельных линий 10 кВ запроектирована в два этапа: I этап (продолжительность строительства – 4 месяца): Строительство блочной комплектной распределительной трансформаторной подстанции типа БКРТП2х1250-10/0,4кВ. Строительство одной сдвоенной кабельной линии 10 кВ типа АП-вПу2г-10 3(1х400/70) от ПС№185 (яч. № 112) до проектируемой БКРТП2х1250-10/0,4кВ, длиной 2х4,744 км. II этап (продолжительность строительства – 4 месяца): Строительство второй сдвоенной кабельной линии 10 кВ типа БКРТП2х1250-10/0,4кВ от ПС№185 (яч. № 212) до проектируемой БКРТП2х1250-10/0,4кВ, длиной 2х4,847 км. Кабельные линии 10 кВ запроектированы в земляной траншее на глубине 0,7-1,0 м от планировочной отметки земли (в местах подкладки к существующим электрокабелям - на глубине существующих кабелей), с устройством песчаной подушки и защитой плитами для закрытия кабельных линий ПЗК480*360*16 по всей трассе; в БКРТП2х1250-10/0,4кВ и ПС-185 кабели прокладываются по металлоконструкциям, при пересечении улиц, ж.д. путей, участков со стесненными условиями производится методом горизонтально-направленного бурения (ГНБ) в ПНД трубах диам. 160 мм. Общее число переходов I/II этапа – 18/20 общей длиной 1,063/1,298 км. Трасса кабельных линий 10 кВ проходит от ПС-185 по территории парка вдоль ********* бульвара, далее пересекает ************* бульвар и проходит по территории зеленых насаждений общего пользования ************ улице, далее пересекает ********** улицу, идет в тротуарах по ************ ул. до *********** ул., далее по ********* улице до ********* ул., потом по ******** улице до ******** улицы, затем по ****** улице до ********* ул., потом по ******** ул. до бульвара ***********, далее по бульвару ********** до ********** ул., затем по ******** ул. с поворотом к железной дороге, далее с переходом железной дороги и шоссе *********** до проектируемой БКРТП по территории производственной зоны "*********" вдоль проектируемых проездов. Расчетная нагрузка кабельной линии в нормальном режиме 366,5А, в аварийном режиме 733А. Проектной документацией предусматривается релейная защита проектируемых линий на базе SPAC-810Л. Проектной документацией предусматривается строительство блочной комплектной распределительной трансформаторной подстанции типа БКРТП2х1250-10/0,4кВ. БКРТП состоит из 18 ячеек типа «Новация 207», распределенными на две секции РУ-10 кВ с АВР и 2-х вводно-распределительных устройств 0,4 кВ типа УВР(Б)1250-10xARS-0,4-2500 с вводными автоматическими выключателями типа ВА50-45 ПРО 2500А. Силовые трехфазные трансформаторы, приняты с естественным масляным охлаждением, мощностью по 1250 кВА каждый, со схемой соединения ∆/Y с нулём, группой соединения 11, с пределом регулирования напряжения на высокой стороне ±2х2,5% В. Мощности трансформаторов выбраны исходя из технических условий. БКРТП2х1250-10/0,4кВ расположено на территории комплекса по адресу: производственная зона "************" (*********). Учет электроэнергии запроектирован в РУ-10кВ на вводах, отходящих линиях на базе многофункционального устройства «КИПП-2М», обеспечивающего передачу данных. Учет электроэнергии запроектирован в РУ-0,4кВ после трансформаторов, предусматривается возможность учета на отходящих линиях 0,4кВ. В проекте разработан раздел релейной защиты и телемеханики. Защита на стороне 10 кВ предусматривается на микропроцессорном блоке защиты БМРЗ-100. Защита стороны 0,4 кВ трансформаторов (МТЗ, отсечка и защита от однофазных КЗ) предусматривается на блоке защиты и управления МРТпро.

Благоустройство

Проектная документация на строительство РТП и КЛ 10 кВ для электроснабжения комплекса по производству фармацевтической продукции выполнена в соответствии с заданием на проектирование. Рассматриваемый участок находится в ***** районе г. *********. Территория благоустроена. После прокладки кабельной линии проектной документацией предусмотрено: 1 этап. восстановление асфальтобетонного покрытия, конструкция: проезжей части потраншейно площадь – 30,6 м2, конструкция: асфальтобетон крупнозернистый пористый марки I ГОСТ 9128-2009 – 8 см; асфальтобетон крупнозернистый пористый марки I ГОСТ 9128-2009 – 8 см; щебень гранитный марка 800 фракции 40-70 мм с расклинцовкой ГОСТ 8267-93 – 24 см; песок мелкий ГОСТ 8736-93* - 30 см; проезжая часть верхний слой после фрезерования площадь – 60,2 м2, конструкция: асфальтобетон мелкозернистый плотный тип А марки I ГОСТ 9128-2009 – 5 см; тротуар потраншейно площадь – 2012,5 м2, конструкция: асфальтобетон песчаный высокопористый марки I ГОСТ 9128-2009 – 4 см; щебень гранитный марка 800 фракции 40-70 мм ГОСТ 8267-93 – 15 см; песок мелкий ГОСТ 8736-93* - 20 см; тротуар верхний слой после фрезерования площадь – 7509,2 м2, конструкция: асфальтобетон песчаный плотный тип Г марки I ГОСТ 9128-2009 – 3,5 см; щебеночная дорога площадь – 21,2 м2: грунтовая дорога площадь – 2610,2 м2: плиточное мощение площадь – 12 м2, конструкция: плитка – 8 см; цементнопесочная смесь - 5 см; щебень марка 1200 фракции 20 – 40 мм с расклинцовкой ГОСТ 8267-93 – 18 см; песок 1 класса ГОСТ 8736-93* – 25 см; восстановление нарушенного благоустройства: набивная дорожка площадь - 49 м2, конструкция: щебень марки 1200 фр. 3-10 мм ГОСТ 8267-93 – 4 см; щебень марки 1200 фр. 20-40 мм ГОСТ 8267-93 – 14 см; песок 1 класса ГОСТ 8736-93* – уточнить по месту; снос и восстановление газонов площадь – 1057,2 м2, с внесением растительного слоя земли 0,2 м, в соответствии с актами, посадка деревьев – 5 шт.; 2 этап восстановление асфальтобетонного покрытия, конструкция: проезжей части потраншейно площадь – 26,7 м2, конструкция: асфальтобетон крупнозернистый пористый марки I ГОСТ 9128-2009 – 8 см; асфальтобетон крупнозернистый пористый марки I ГОСТ 9128-2009 – 8 см; щебень гранитный марка 1200 фракции 40-70 мм с расклинцовкой ГОСТ 8267-93 – 24 см; песок мелкий ГОСТ 8736-93* - 30 см; проезжая часть верхний слой после фрезерования площадь – 53,3 м2, конструкция: асфальтобетон мелкозернистый плотный тип А марки I ГОСТ 9128-2009 – 5 см; тротуар потраншейно площадь – 1830,9 м2, конструкция: асфальтобетон песчаный высокопористый марки I ГОСТ 9128-2009 – 4 см; щебень гранитный марка 800 фракции 40-70 мм ГОСТ 8267-93 – 15 см; песок мелкий ГОСТ 8736-93* - 20 см; тротуар верхний слой после фрезерования площадь – 7269 м2, конструкция: асфальтобетон песчаный плотный тип Г марки I ГОСТ 9128-2009 – 3,5 см; грунтовая дорога площадь – 261,4 м2: восстановление нарушенного благоустройства: набивная дорожка площадь - 221,5 м2, конструкция: щебень марки 1200 фр. 3-10 мм ГОСТ 8267-93 – 4 см; щебень марки 1200 фр. 20-40 мм ГОСТ 8267-93 – 14 см; песок 1 класса ГОСТ 8736-93* – уточнить по месту; снос и восстановление газонов площадь – 3011,4 м2, с внесением растительного слоя земли 0,2 м, в соответствии с актами.
