Паркинг на 1000 мест

Базовая цена с НДС
Цена со скидкой
Цена $2,046.00
Скидка
Цена $2,046.00
Индекс: 02121900
Документация: Рабочая документация включая сметы
Разделы: все разделы
Объем данных: 768 МБ
Формат файлов: редактируемые форматы

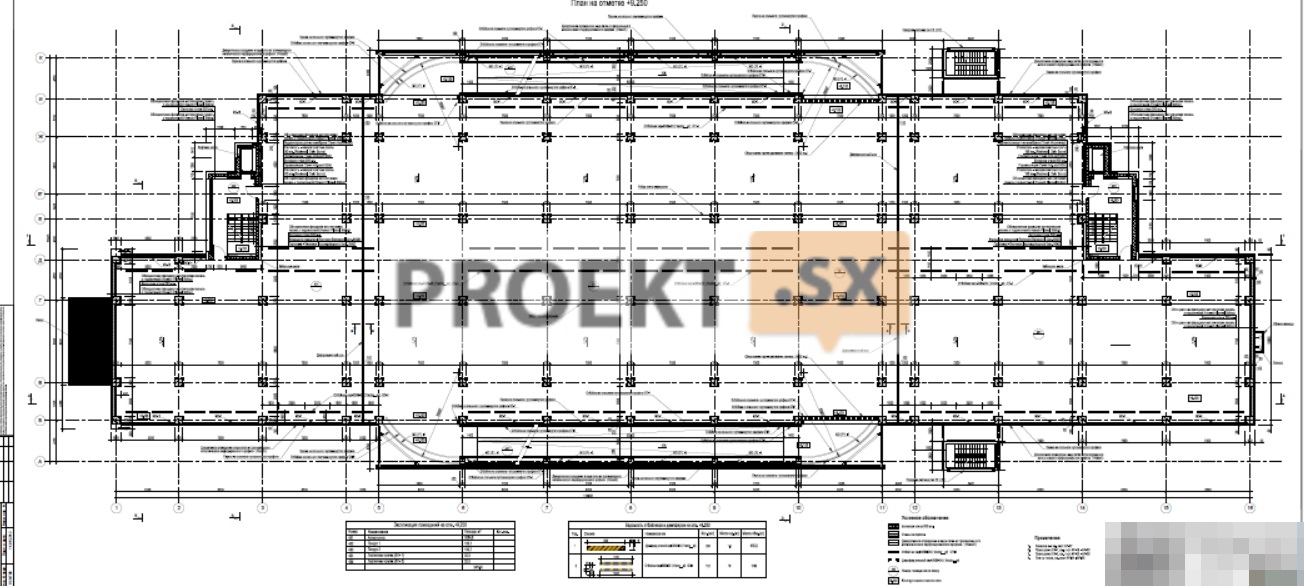

Многоэтажная автостоянка (паркинг на 1000 мест).
Рабочая документация включая сметы на строительство многоэтажного паркинга на 100 мест
Технико-экономические показатели
Площадь земельного участка под строительство, га: 1,0467
Площадь застройки, кв.м: 3632,00
Общая площадь здания, кв.м: 30827,40
Строительный объем здания, куб.м: 97281,00
Этажность здания, эт.: 9
Верхняя отметка (до парапета здания), м: +27,000 (152,30)
Количество машиномест, в том числе, м/мест: 1000

Архитектурные решения

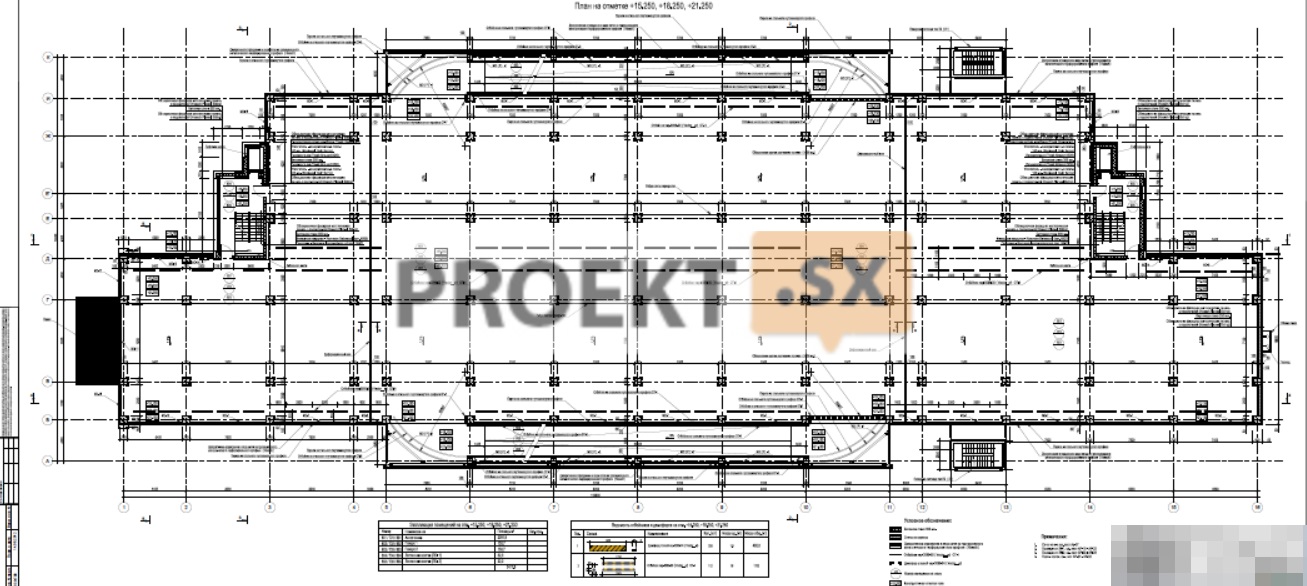

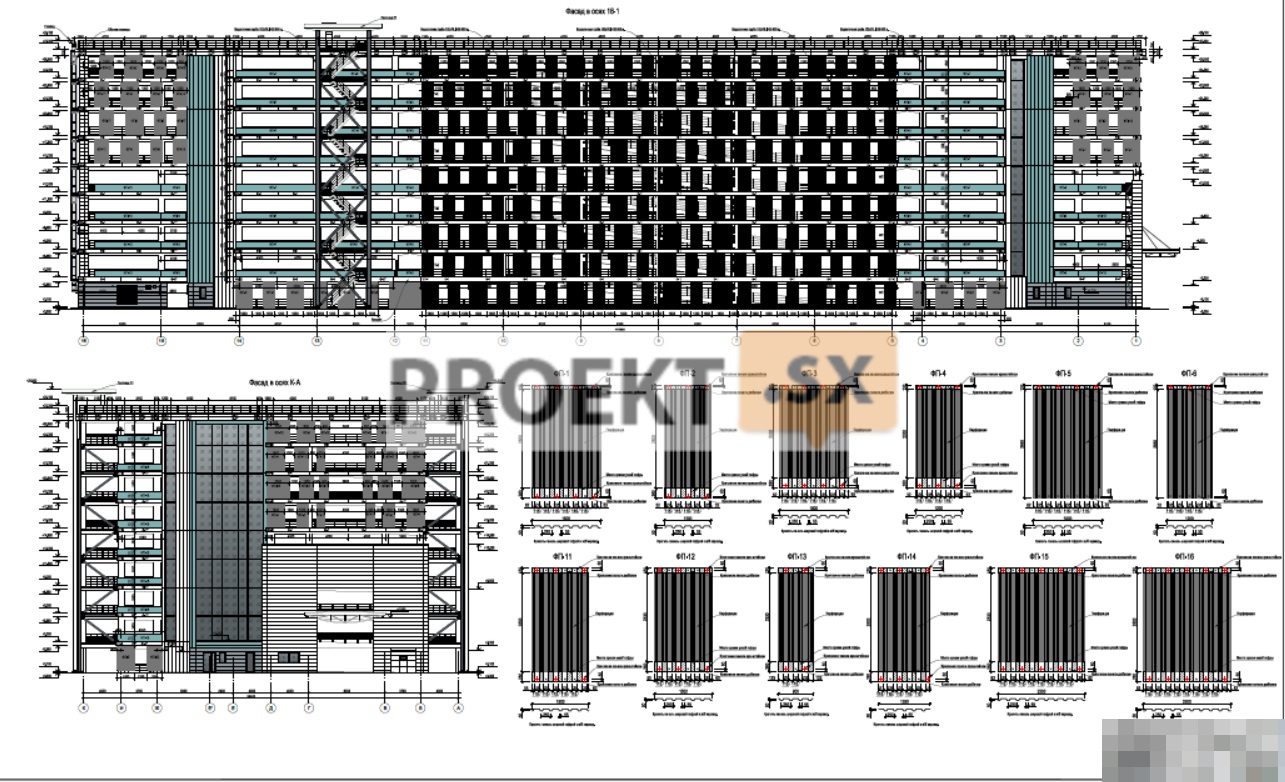

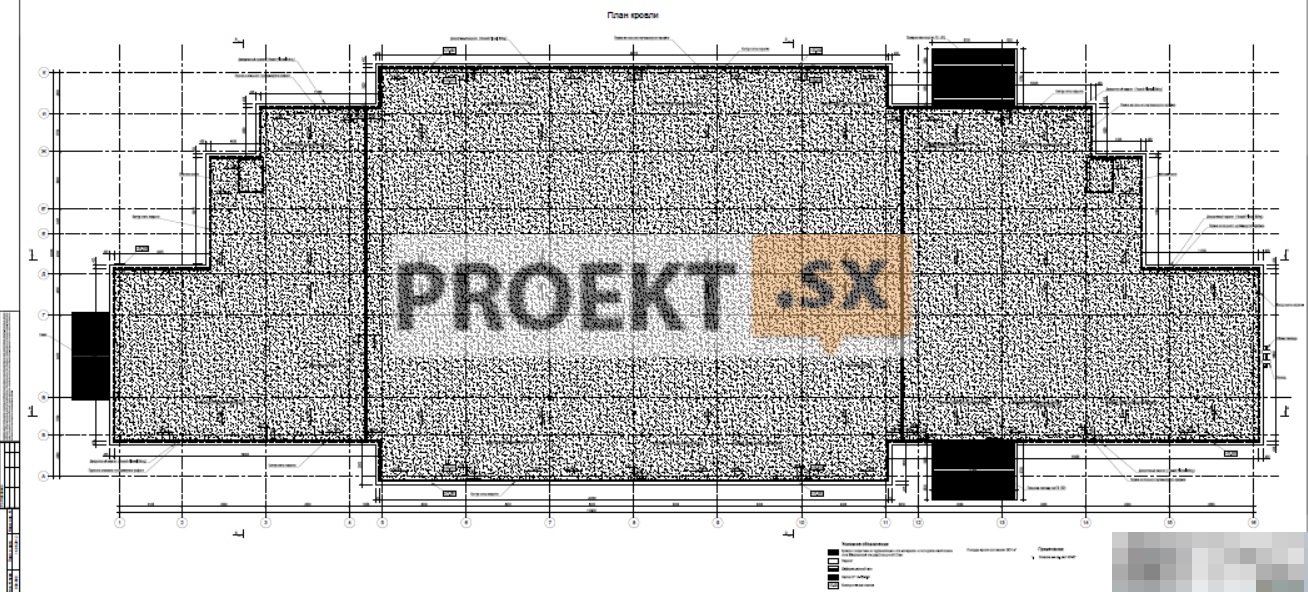

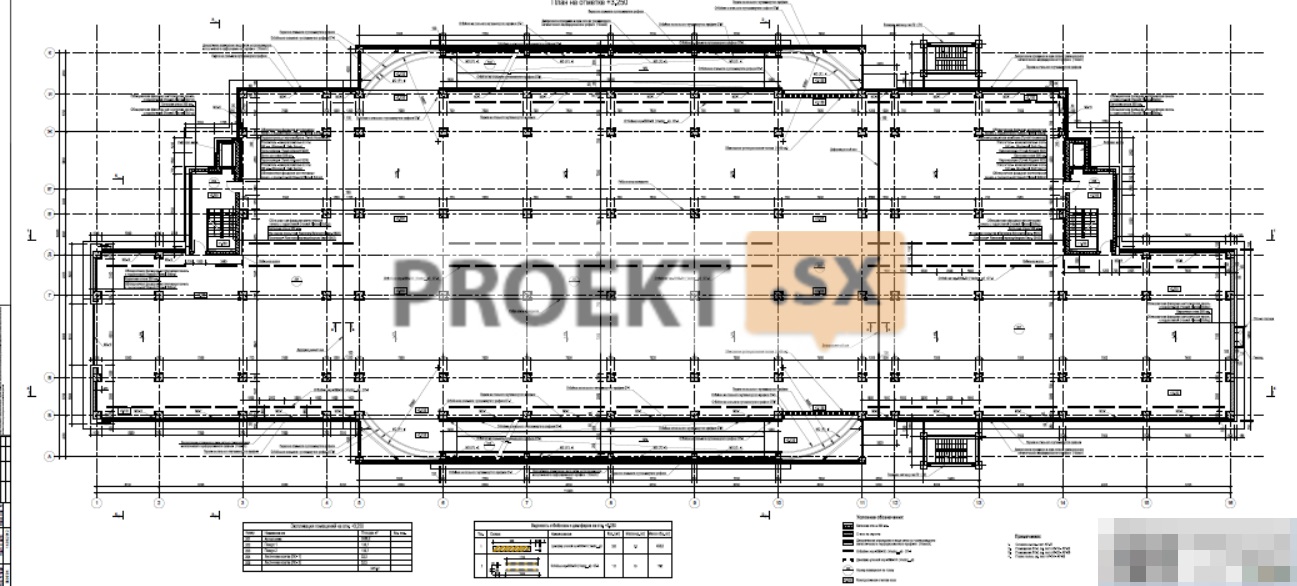

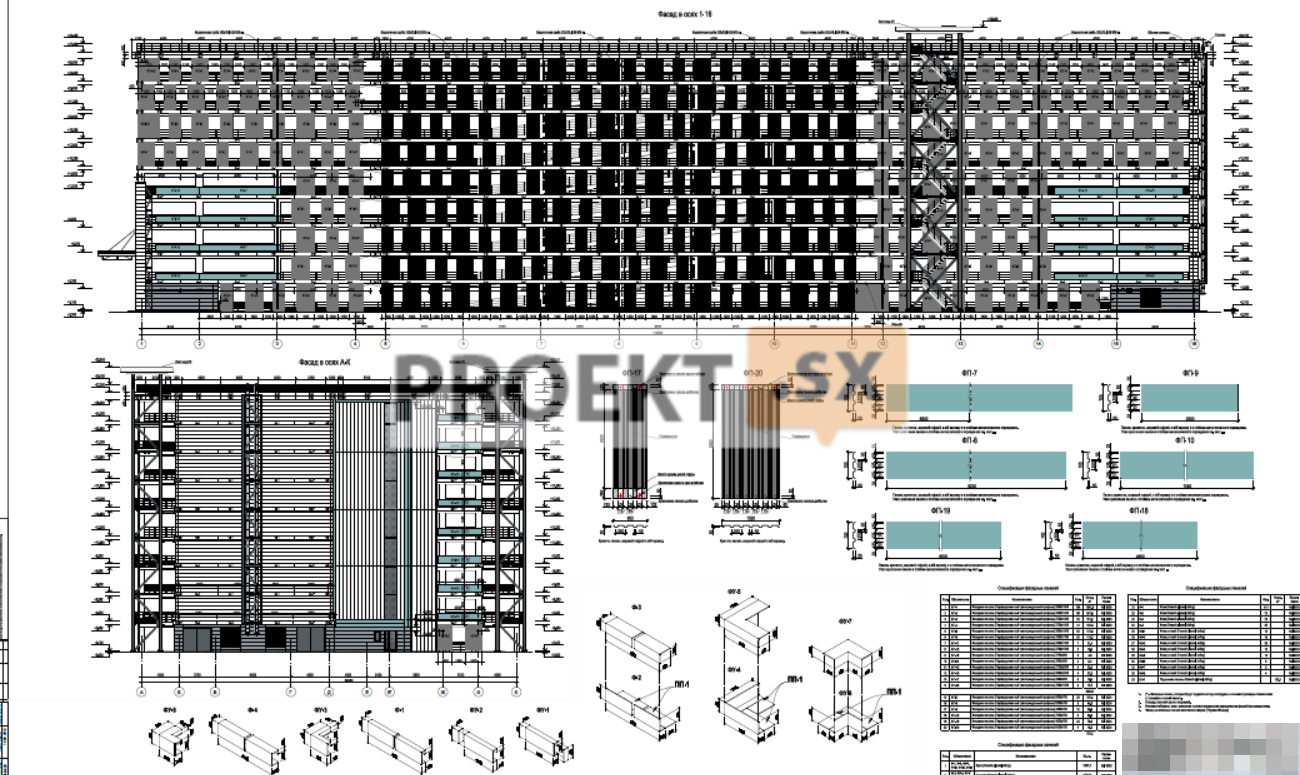

В плане здание сложной формы близкой к прямоугольнику. Размеры в осях составляют 110,90 х 39,50 м. Высота первого этажа составляет 3,15 м, высота типовых (2-8 этажи) - 3,00 м, высота 9-го этажа-2,75 м. Верхняя отметка объекта (парапета здания) +27,000; - кровли лестничной клетки +30,000; -трубы для отвода выхлопных газов дизель-генераторной установки (ДГУ) + 28,4000. Въезд и выезд автомобилей на первый этаж МГС осуществляется со стороны Дубининской улицы и выделяется входным порталом и навесом. Въезд и выезд на остальные этажи здания осуществляются по двум открытым однопутным рампам с уклоном 10%, расположенным с продольных сторон здания в осях 5-11/А-Б и 5-11/И-К. В здании МГС предусмотрены два отдельных лестнично-лифтовых узла (в осях 2-3/Д- Ж и 14-15/Д-Ж). Главный вход в здание организован со стороны Дубининской улицы через лестнично-лифтовой узел в осях 2-3/Д-Ж. Лифт в осях 2-3/Е-Ж - панорамный. На первом этаже здания (отм. 0,000) предусмотрено размещение парковочной зоны по двум сторонам проезда. Стены отапливаемых помещений выполняются из кирпича с утеплителем из минваты и облицовкой по типу вецщщруемого фасада «НоезсЬ» металлопанелями. Перекрытия отапливаемых помещений утепляются плитами из пеностекла с устройством подшивного потолка. В конструкции полов отапливаемых помещений устраивается теплоизолирующий слой - пенобетон 300 мм. На всех этажах по наружному периметру в створе колонн предусмотрено ограждение в виде перил из нержавеющей стали высотой 1,0 м от уровня чистого пола. Фасады здания частично закрыты декоративными перфорированными листами из нержавеющей стали по металлическому каркасу. Глухие участки фасадов выполнены по типу вентилируемого фасада «НоезсЬ» с облицовкой металлопанелями. Двери отапливаемых помещений - металлические утепленные. В помещениях с выходом на стоянку - противопожарные с переделом огнестойкости не менее Е1 30, с уплотнением в притворах и с доводчиками. Ворота - подъемные секционные с электрическим приводом. Ворота мойки - противопожарные с калиткой, оборудованные приводами автоматического закрывания при пожаре. Ворота в дизель-генераторных - противопожарные с порогами не менее 15 см. Оконные блоки и витражи отапливаемых помещений - двухкамерные стеклопакеты в ПВХ переплетах. Кровля - плоская рулонная с организованным водостоком. По периметру кровли предусмотрено металлическое ограждение. В осях 12-13/А-Б и 12-13/И-К устраиваются пожарные лестницы типа П2 для доступа на кровлю.

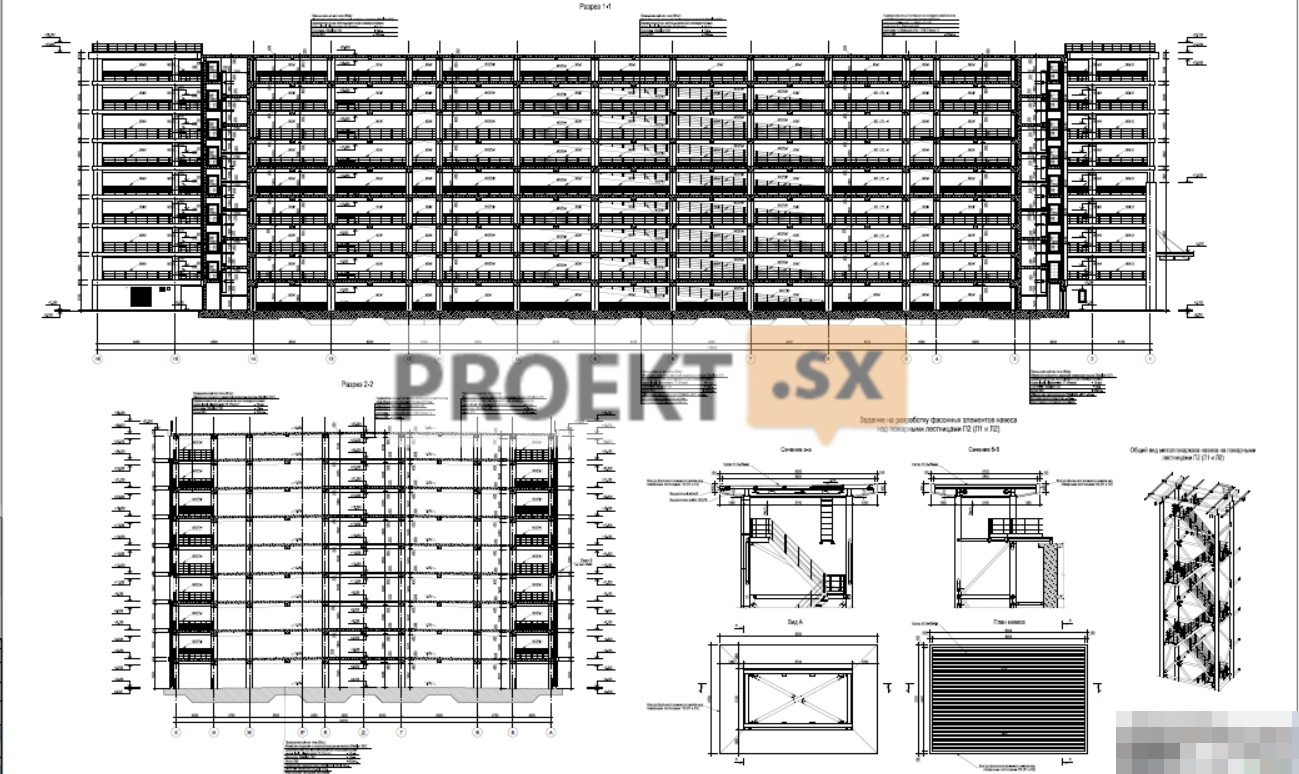

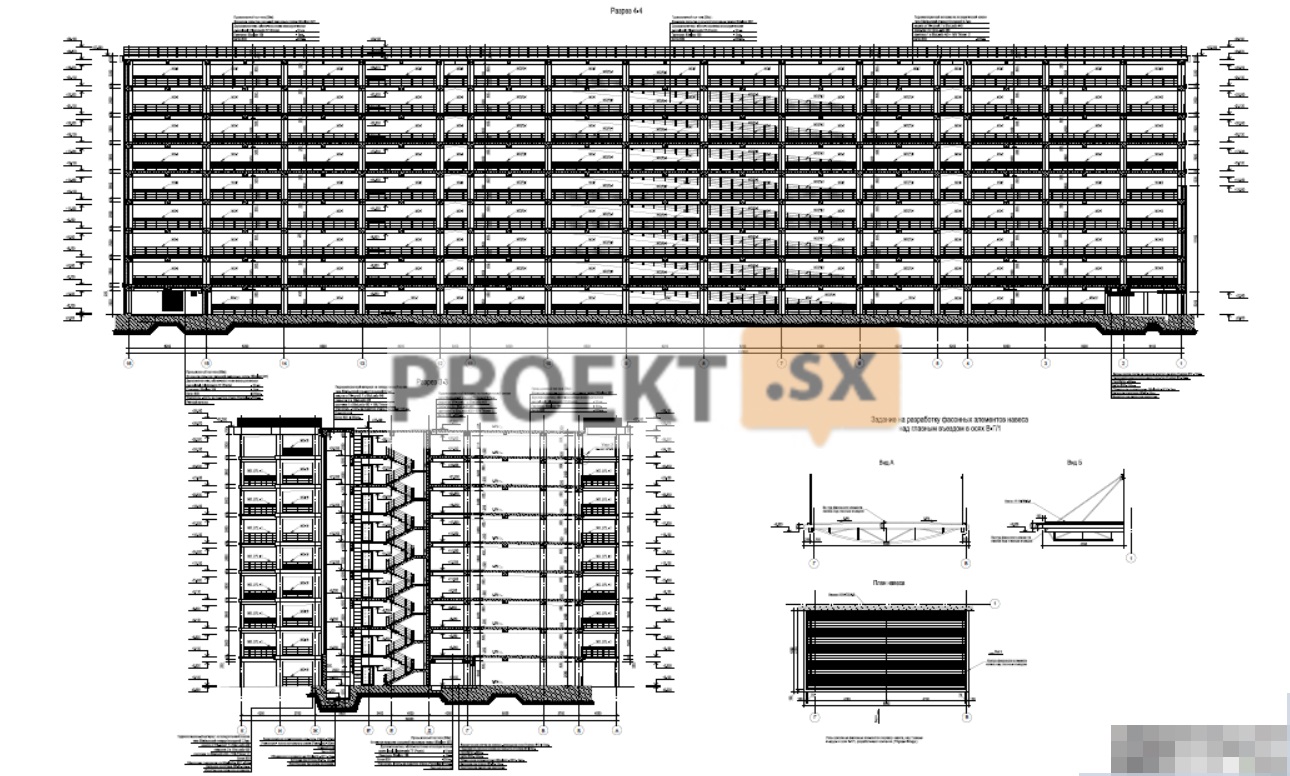

 Конструктивные решения.

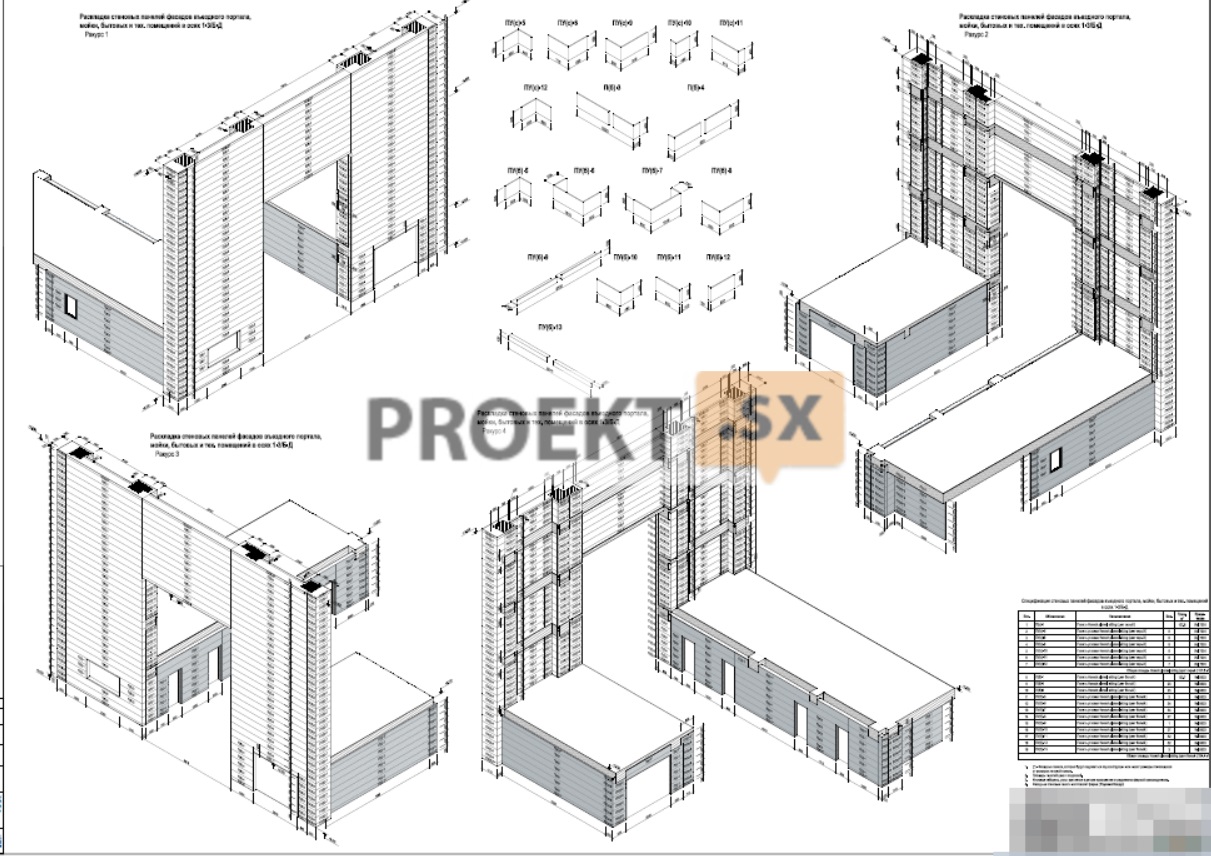

 Конструктивная схема - каркасная, с максимальным шагом колонн 8,00 х 8,20 м. Пространственная жесткость и устойчивость конструкции обеспечивается совместной работой рам с жестким сопряжением колонн и балок, дисков перекрытий и покрытия. Несущие конструкции из монолитного железобетона класса В 30 Р150 марки \У6 и арматуры класса А400, А240, А500. Фундамент - плитный, толщиной 700 мм с увеличением сечения (вниз) до 1500 мм в местах вертикальных опор; столбчатый под стойки пожарных лестниц по бетонной подготовке толщиной 100 мм из бетона класса В7,5 на искусственном основании из уплотненного песка средней крупности К=0,98. Гидроизоляция - окраска поверхности фундаментов, соприкасающихся с грунтом горячим битумом за два раза; в помещении мойки - полиуретановая мембранная. Предусмотрены температурно-усадочные швы. Котлован глубиной до 3,50 м в естественных откосах. Колонны - сечением 0,70 х 0,70 и 0,50 х 0,50 м. Перекрытия — балочные, толщиной 0,20 м; с главными балками сечением 0,60 х 0,80 м, второстепенными сечением 0,50 х 0,50 м. Покрытие - балочное, толщиной 0,20 м; с главными балками сечением 0,40 х 0,50 м, второстепенными сечением 0,25 х 0,40 м. Стены лестнично-лифтовых блоков - толщиной 0,30 м. Наружные лестницы (пожарные) - стальные; косоуры из прокатных швеллеров; стойки, балки, прогоны, распорки и крестовые связи (в пределах каждого этажа) из гнутосварных труб квадратного сечения. Навесы над наружными лестницами - стальные, из гнуто-сварных труб га^атнрур сечения. Лестницы—монолитные железобетонные.Наружные стены отапливаемых помещений кирпичные толщиной 250 мм, с наружным утепленным вентилируемым фасадом, облицованным металлопанелями. Колонны рампы ~ сечением 0,5 х 0,5 м. Перекрытия рампы—плита толщиной 0,20 м по балкам сечением 0,5 х 0,5 м. Навес над въездом на 1 этаж МГС - стальные фермы пролетом 8,50 м с шагом 1,50 м из труб квадратного сечения, предусмотрено опирание ферм на стальные балки квадратного сечения. Пространственная жесткость и устойчивость ферм обеспечивается связями и прогонами по верхним поясам ферм и связями по нижним поясам. Покрытия навеса - профилированный лист по прогонам с шагом 0,25 -1,50 м. Отметки (относительные = абсолютные): пола 1-го этажа 0,000=125,30 низа фундаментов -0,700=124,60 уровень грунтовых вод 122,40. Здания окружающей застройки находятся на расстоянии не менее 20,00 м.
