Проект снегоплавильного пункта

Базовая цена с НДС
Цена со скидкой
Цена $1,140.00
Скидка
Цена $1,140.00
Индекс: 17.198.215
Документация: Проектная, рабочая документация включая сметы и результаты инженерных изысканий
Разделы: все разделы
Объем данных: 801 МБ
Формат файлов: редактируемые форматы
Краткая характеристика проектируемых сооружений
Снегоплавильная камера Проектируемая снегоплавильная камера (СПК) представляет собой заглубленное емкостное сооружение типа отстойник глубиной 7,0 м сложной конфигурации в плане и по высоте, с устройством внутренних перегородок, колонн и балок. Материал СПК – монолитный ж/б, толщина стенки 600мм, днища – 800мм. Производительность снегоплавильной камеры по снегу -7000 м3/сут. Снегоплавильная камера состоит из отделения загрузки снега прямоугольной формы и состыковочным трапециевидным переходом со снегоплавильным каналом (песколовкой). Снегоплавильная камера имеет следующие технические характеристики: количество сепараторов-дробилок на пункте - 6 шт; количество секций в сепараторе – дробилке - 2 шт; количество роторов в секции - 4 шт. Оборудование для снегоплавильной камеры изготавливается и устанавливается по чертежам.
Расчетная производительность - 25 м3/мин. Объем принимаемого снега с одного самосвала - 24 м3. Максимальная масса выгружаемого снега - 20 т. Режим работы – непрерывный. Основные технико-экономические показатели
Численность работающих – 61 человек. Общая продолжительность производства работ – 7,1 мес. Трудоёмкость производства работ– 9528,2 чел. дн.

Контрольно-пропускной пункт
Основные строительные показатели:
Строительный объём: 222,59 м3
Площадь застройки: 43,71 м2
Общая площадь: 63,8 м2

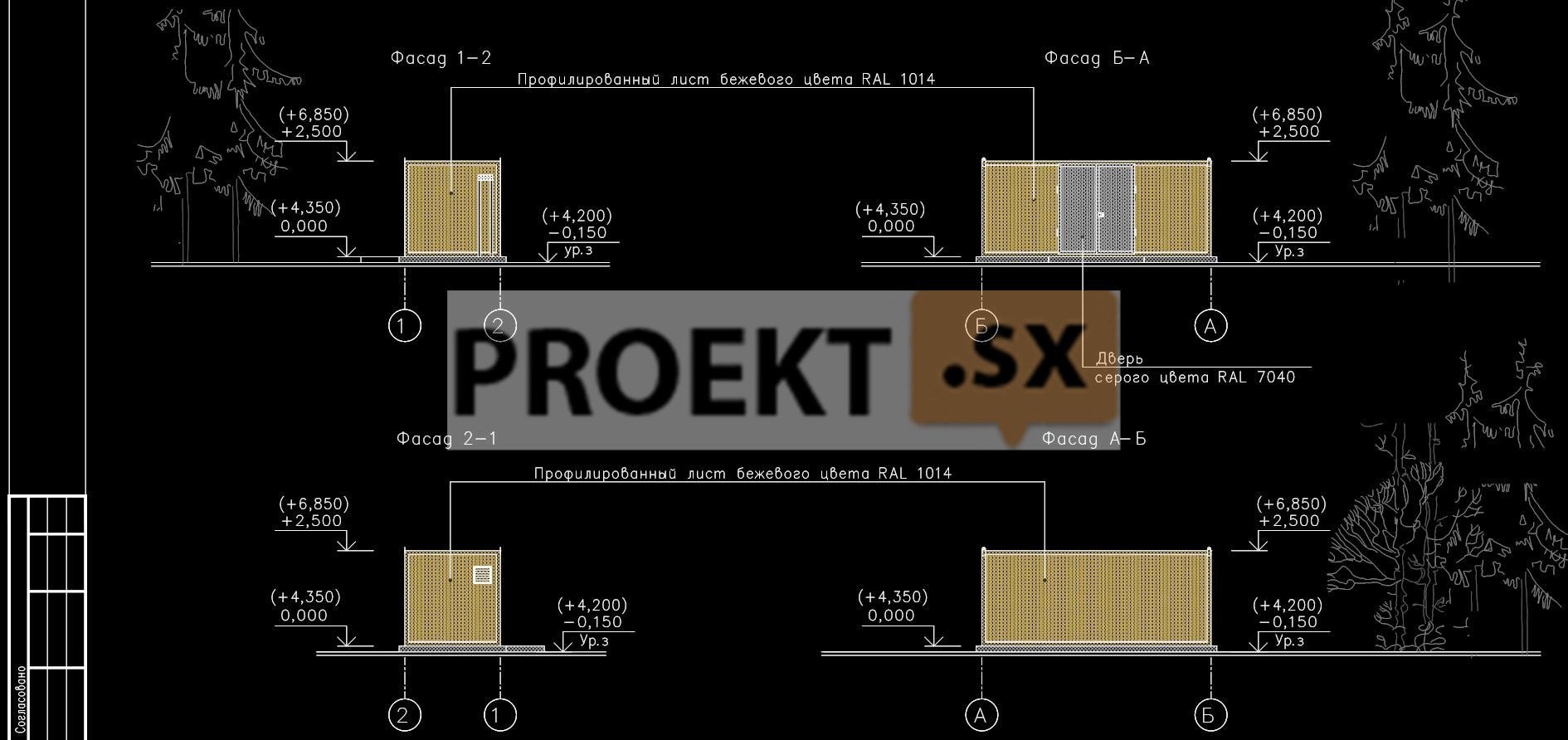

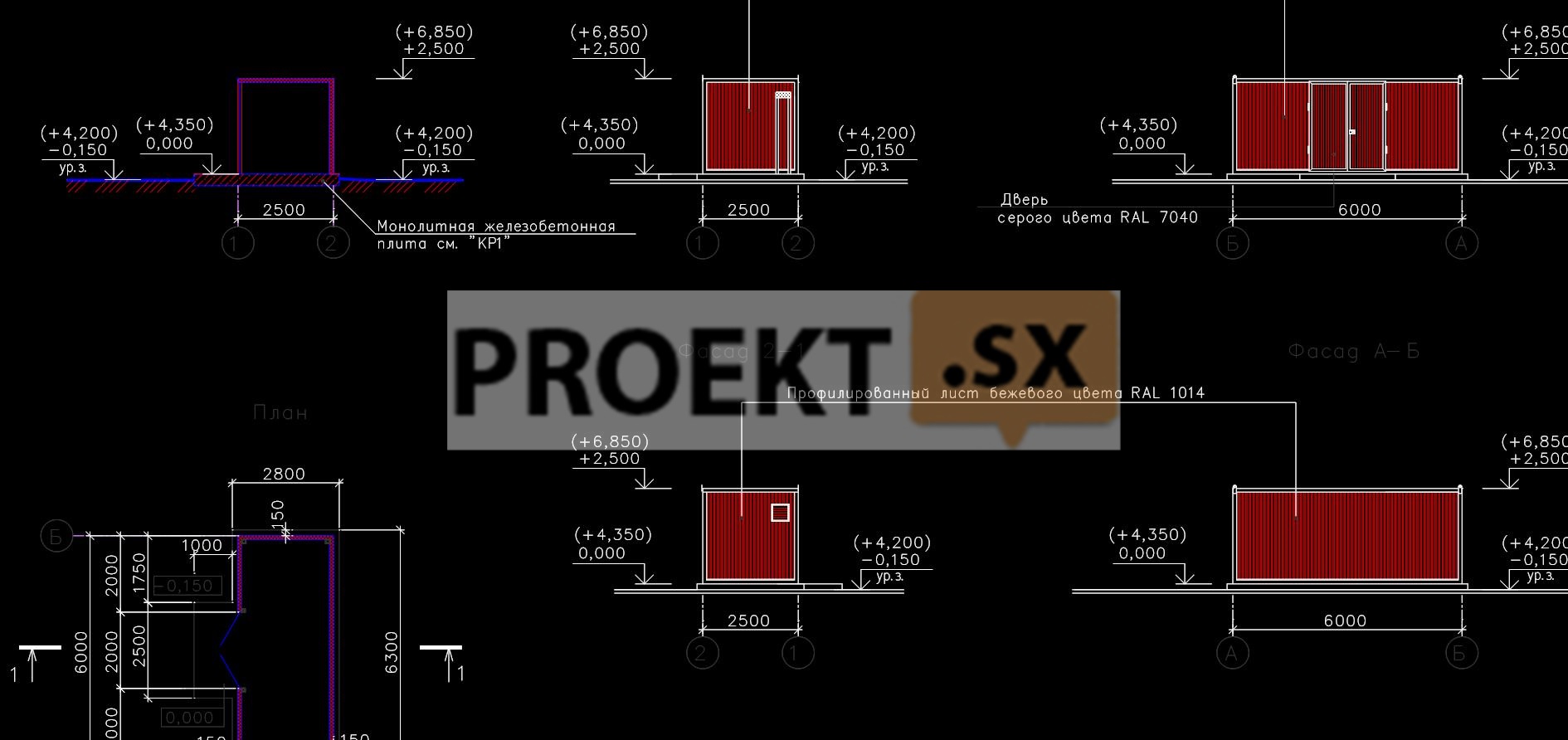

Пункт управления дробилками
Основные строительные показатели:
Строительный объём здания: 108,0 м3
в том числе подземный: 19,8 м3
Площадь застройки: 24,6 м2
Общая площадь: 35,4 м2

Экономические показатели объекта

В текущих ценах декабря 2013 г. с НДС , тыс. руб., сметная стоимость определена в сумме - 465 478,14
В том числе:
СМР - 308 144,78
Оборудование - 119 592,48
Прочие - 37 740,88
Возвратные суммы: 1025,11
В базовых ценах, без НДС тыс.руб., сметная стоимость определена в сумме -105 679,27
В том числе:
СМР – 46 245,83
Оборудование – 50 769,82
Прочие - 8 663,62
Возвратные суммы: 153,85

Архитектурные решения

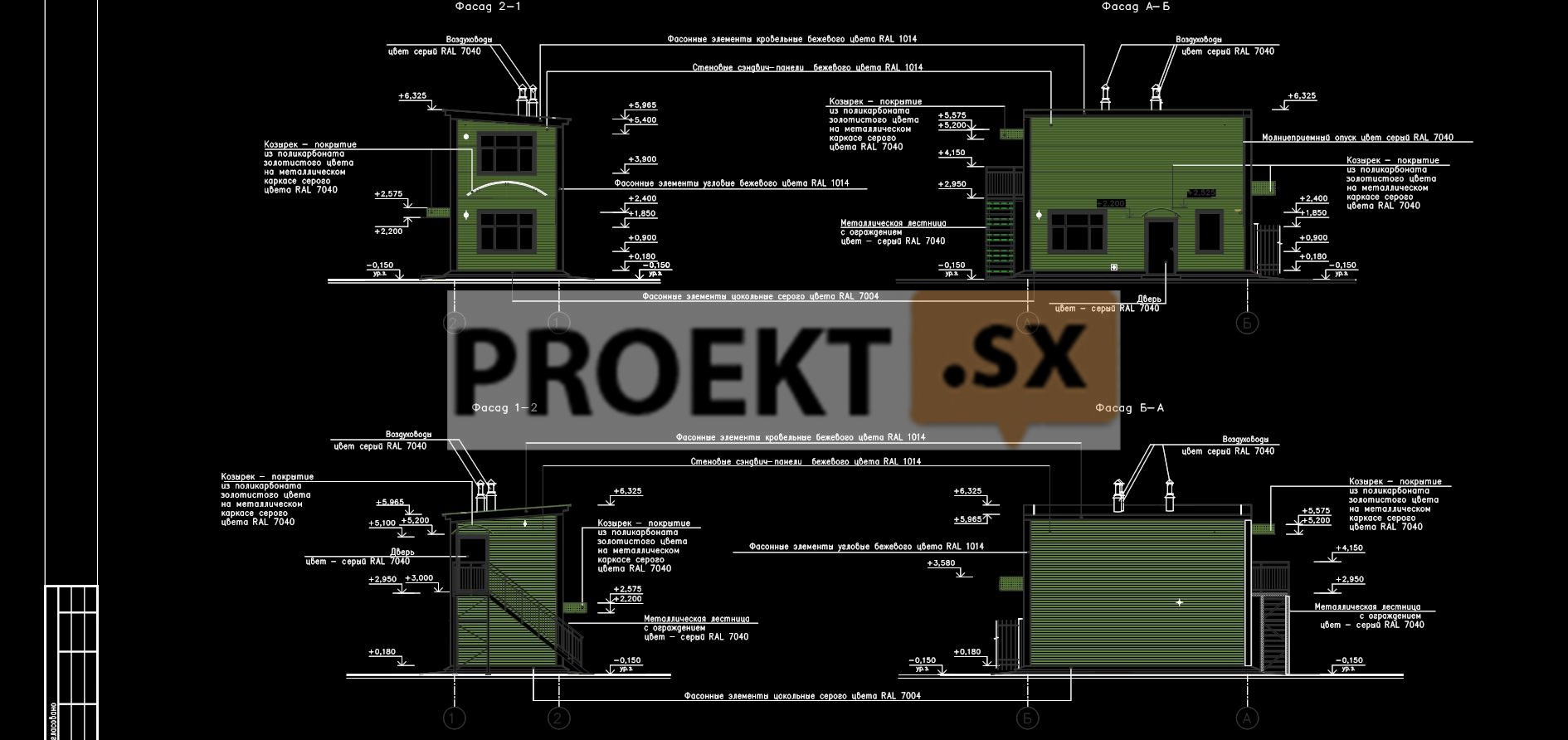

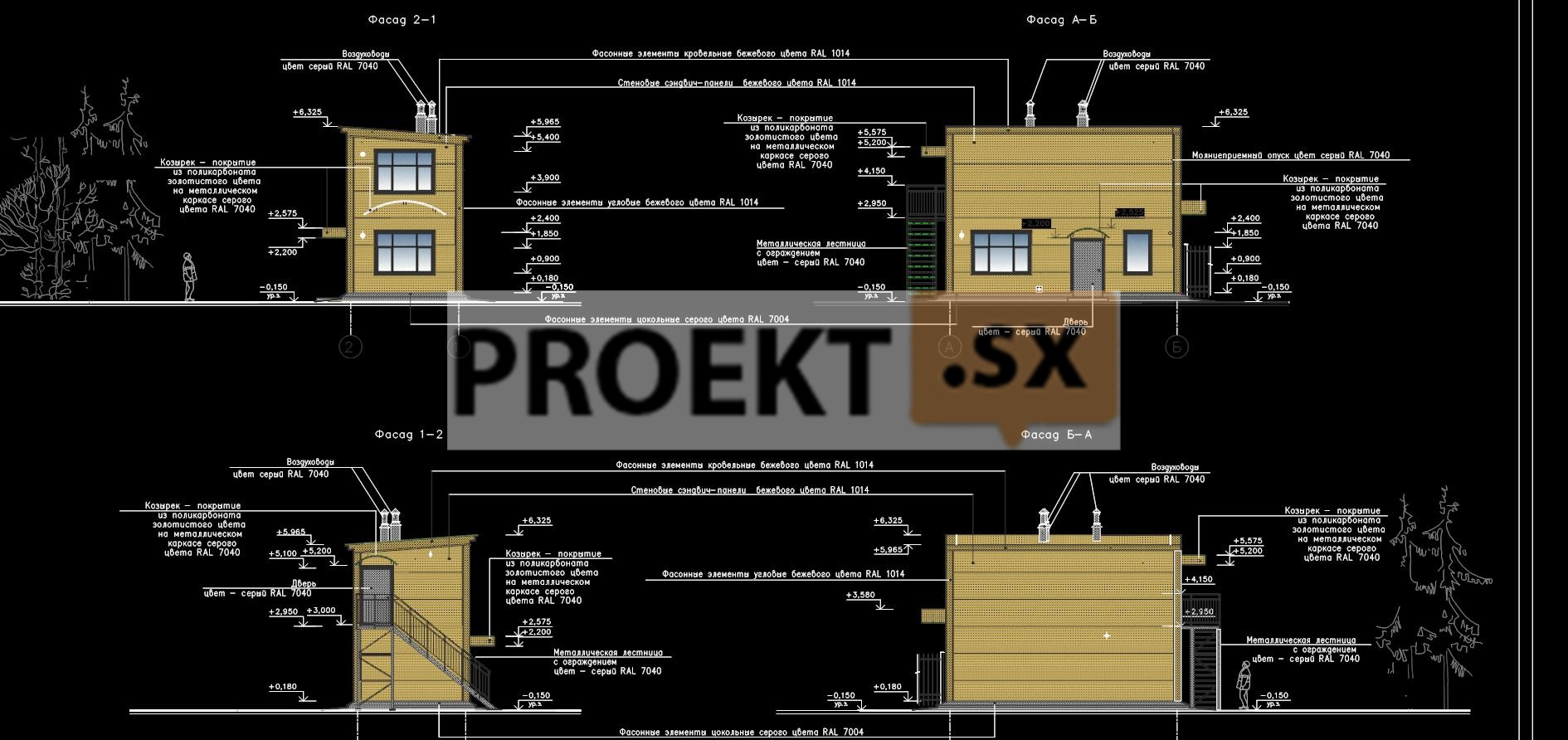

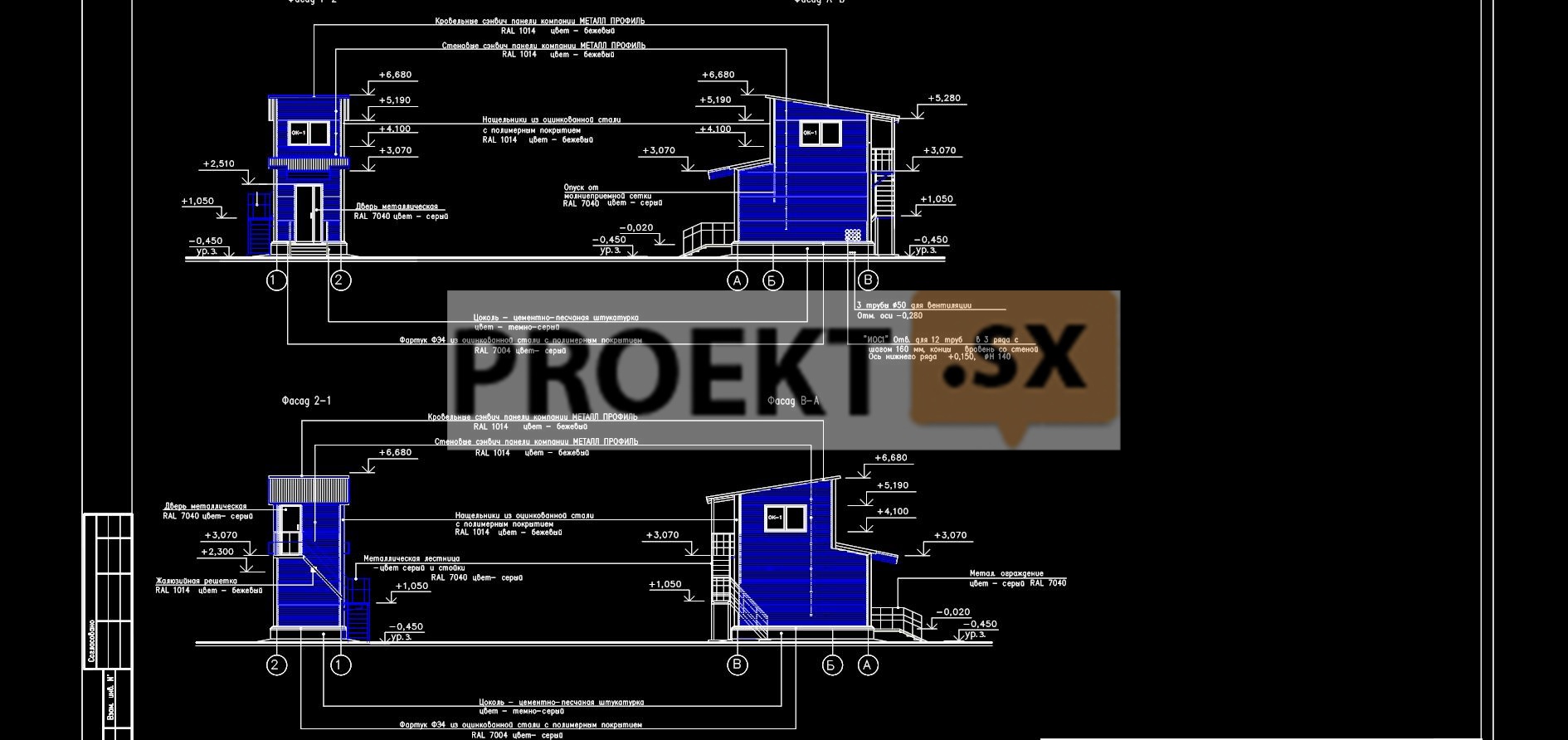

Здание КПП двухэтажное, прямоугольное в плане с размерами 8,4 ×4,0 м в осях, высотой 6,325 м. Здание включает в себя следующие помещения - на отметке 0,000: тамбур, помещение охраны, санитарный узел, кладовую уборочного инвентаря категории «В4», комнату для приема пищи, водомерный узел; на отм. +3,000: тамбур, помещение для сушки верхней одежды категории «В4», душевую с преддушевой, гардероб домашней и спецодежды на 16 человек. Здание КПП представляет собой металлический каркас с обшивкой трехслойными сэндвич-панелями толщиной 150 мм, с заполнением минеральной ватой, производства ГК Металл Профиль. Кровля односкатная из кровельных трехслойных сэндвич-панелей толщиной 150 мм, с заполнением минеральной ватой, производства ГК Металл Профиль. Проход на 2 этаж по металлической наружной лестнице шириной 1 м и уклоном 40о. Здание устанавливается на проектируемое бетонное основание (плиту), которая возвышается относительно уровня земли на 150 мм. Внутренние перегородки выполнены из гипсокартонных листов по металлическому каркасу с заполнением минераловатным утеплителем «АКУСТИК БАТТС». Во влажных помещениях общивка перегородок – влагостойкими листами «Аквапанель» внутренняя КНАУФ в категорийных помещениях и в тамбурах - влаго-огнестойким гипсокартоном ГКЛВО, во всех остальных помещениях- влагостойкими гипсокартонными листами ГКЛВ. Потолки в помещениях - подшивные из гипсокартонных ли-стов, в кладовой уборочного инвентаря и тамбурах из влаго-огнестойкого гипсокартона ГКЛВО. В помещении санузла и душевой - потолки подвесные из влагостойких листов «Аквапанель» внутренняя  КНАУФ. Металлический каркас здания изнутри помещений зашит гипсокартонными влагостойкими листами ГКЛВ по металлокаркасу. В тамбурах для зашивки применены листы влаго-огнестойкого гипсокартона, в зоне водомерного узла- влагостойкие листы Аквапанель внутренняя КНАУФ. В помещениях предусмотрена облицовка низа стен на высоту 2 м керамической плиткой. В помещениях санузла, душевой с преддушевой и кладовой уборочного инвентаря облицовка керамической плиткой на всю высоту помещений. Полы во всех помещениях предусмотрены из керамической плитки, за исключением помещения охраны, где полы из поливи-нилхлоридного анти-статического линолеума «Антис». Окна металлопластиковые с двухкамерным стеклопакетом. Двери перусмотрены металлопластиковые, наружные утеп-ленные, в категорийные помещения - противопожарные EI30. Наружная отделка КПП – фасады выполнены из сэндвич-панелей с наружным трапецевидным профилем с полимерным покрытием бежевого цвета RAL1014. Двери – серого цвета RAL 7040, нащельники – бежевого цвета RAL1014. Оконные переплёты - белого цвета. Вокруг здания предусмотрена отмостка из песчаного асфальтобетона толщиной 40мм по щебеночному основанию. Ширина отмостки 1000мм. Основные строительные показатели: Строительный объём – 222,59 м3; Площадь застройки – 43,71 м2; Общая площадь – 63,8 м2. Решения по освещённости рабочих мест. Освещённость рабочих помещений выполнена в соответствии с требованиями СНиП 23.05-95 «Искусственное и естественное освещение». Естественная освещённость рабочих мест обеспечивается размерами световых проёмов, искусственная - применением светильников. Снижение производственных шумов. Источниками возникновения шума является технологическое и вентиля-ционное оборудование. Величина уровня шума в пределах допустимого (35,6 дБа). Организация питания сотрудников. Для питания сотрудников в здании КПП предусмотрено помещение для приема пищи, оборудованное тумбой с мойкой, навесным шкафчиком для посуды, обеденным столом, кухонным уголком, холодильником, микроволновой печью и электрочайником. Организация медобслуживания сотрудников. Медосмотры работающих будут проводиться в медицинских учреждениях. Оказание первой медицинской помощи на месте предусмотрено в гардеробе, где находится аптечка с медикаментами. Неотложная медицинская помощь оказывается ближайшей медсанчастью района. Павильон управления дробилками. Общие решения. Огнестойкость здания - III степени. Класс конструктивной пожарной опасности здания – С0. Класс функциональной пожарной опасности здания – Ф5.1. Категория здания по взрывопожарной и пожарной опасности - «Д» - по СП 12.13130.2009 Здание Павильон управления дробилками двухэтажное, прямоугольное в плане с размерами 5,5 ×2,7 м в осях, высотой 6,680 м, подвал с размерами 4,0×2,7 м. Здание включает в себя следующие помещения - на отметке -2,030: кабельное помещение категории «В4», на отметке 0,000; тамбур, электрощитовая категории «В4», на отметке +3,100: помещение для наблюдения. Здание представляет собой металлический каркас с обшивкой трехслойными сэндвич-панелями толщиной 120мм, с заполнением минеральной ватой, производства ГК Металл Профиль. Кровля односкатная из кровельных трехслойных сэндвич-панелей толщиной 120мм, с заполнением минеральной ватой, производства ГК Металл Профиль. Проход на 2 этаж по металлической наружной лестнице шириной 800 мм и уклоном 45о. Здание устанавливается на проектируемый монолитный фундамент, который возвышается относительно уровня земли на 450 мм. Внутренние стены между тамбуром и электрощитовой вы-полнены из металлического каркаса с обшивкой трехслойными сендвич-панелями 120 мм, с заполнением минеральной ватой, производства ГК Металл Профиль. Полы в электрощитовой, тамбуре и в кабельном помещении: из керамической нескользящей плитки «Грес», в помещении для наблюдения- полы из поливинилхлоридного антистатического линолеума «Антис», на крыльце входа - плитка напольная «Грес» противоскользящая для наружных работ. Окна металлопластиковые с однокамерным стеклопакетом. Двери предусмотрены металлические, наружные утепленные, в категорийное помещение электрощитовой - противопожарная EI30, в перекрытии над кабельным помещением предусмотрен металлический люк. В помещении наблюдения предусмотрена зашивка металли-ческого каркаса здания гипсокартонными влагостойкими листами ГКЛВ по металлокаркасу и подшивной потолок из гипсокартонных листов ГКЛ. В этом же помещении предусмотрена облицовка низа стен на высоту 2м керамической плиткой. Наружная отделка здания павильона управления дробилками – фасады выполнены из сэндвич-панелей с наружным трапецевидным профилем с полимерным покрытием бежевого цвета RAL 1014. Двери - серого цвета RAL 7040, нащельники – бежевого цвета RAL 1014. Оконные переплёты - белого цвета. Вокруг здания предусмотрена асфальтовая отмостка толщиной 40 мм по слою щебня толщиной 50-200 мм, ширина отмостки 1000 мм. Цоколь – окраска по штукатурке фасадной краской «Tikkurila» темно-серого цвета. Основные строительные показатели: Строительный объём здания – 108,0 м3. в том числе подземный – 19,8 м3. Площадь застройки – 24,6 м2. Общая площадь – 35,4 м2. Решения по освещенности. Освещённость рабочего места выполнена в соответствии с требованиями СНиП 23.05-95 «Искусственное и естественное освещение». Естественная освещённость обеспечивается размера-ми окон, искусственная - применением подвесных светильников. Снижение производственных шумов. Величина уровня шума в пределах допустимого. Ограждение. Вокруг снегоплавильного пункта запроектировано металлическое ограждение общей протяжённостью (включая ворота)- 284,96 м из решетчатых панелей индивидуального изготовления по столбам из стальных труб. Высота ограждения составляет 2,0 м. В ограждении предусмотрено устройство двух механизированных ворот с электроприводом шириной 4,86 м, предназначенных для въезда и выезда автотранспорта и калитки шириной 1,25 м. Высота ворот 2,0 м. Все стальные конструкции окрашиваются эмалями производства «Эм Лак». Грунт – эмаль Эмакоут 7320 в 3 слоя по 60 мкм, общей толщиной 180мкм. 1 слой- краснокоричневый, 2 и 3 слои- черный цвет. Блок управления КНС. Проектом предусматривается установка готового модуля блока управления КНС на проектируемую железобетонную плиту. Огнестойкость здания - III степени. Класс конструктивной пожарной опасности здания – С0. Класс функциональной пожарной опасности здания - Ф5.1. Категория здания по взрывопожарной и пожарной опасности «Д» по СП 12.13130.2009 Класс ответственности здания – II Блок управления КНС производства ООО «Grundfas» состоит из одного объемного прямоугольного модуля 2,5х6,0х2,5(h)м полной заводской готовности . Наружная отделка: облицовка стен- профилированный лист с полимерным покрытием бежевого цвета RAL 1014. Дверь серого цвета RAL7040. Основные строительные показатели: Строительный объём – 37,5 м3; Площадь застройки – 15,0 м2; Общая площадь – 13,3 м2.

Конструктивные решения.

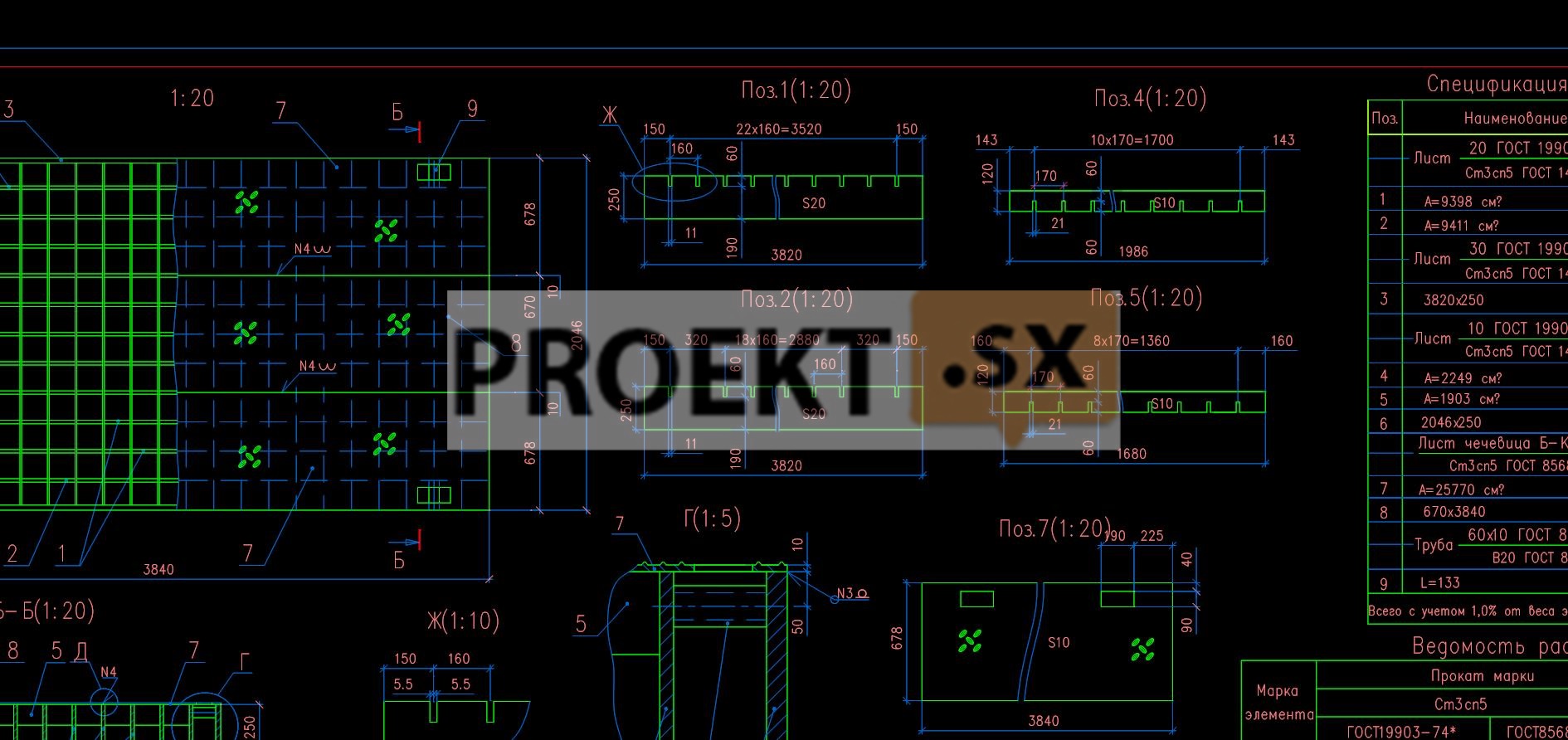

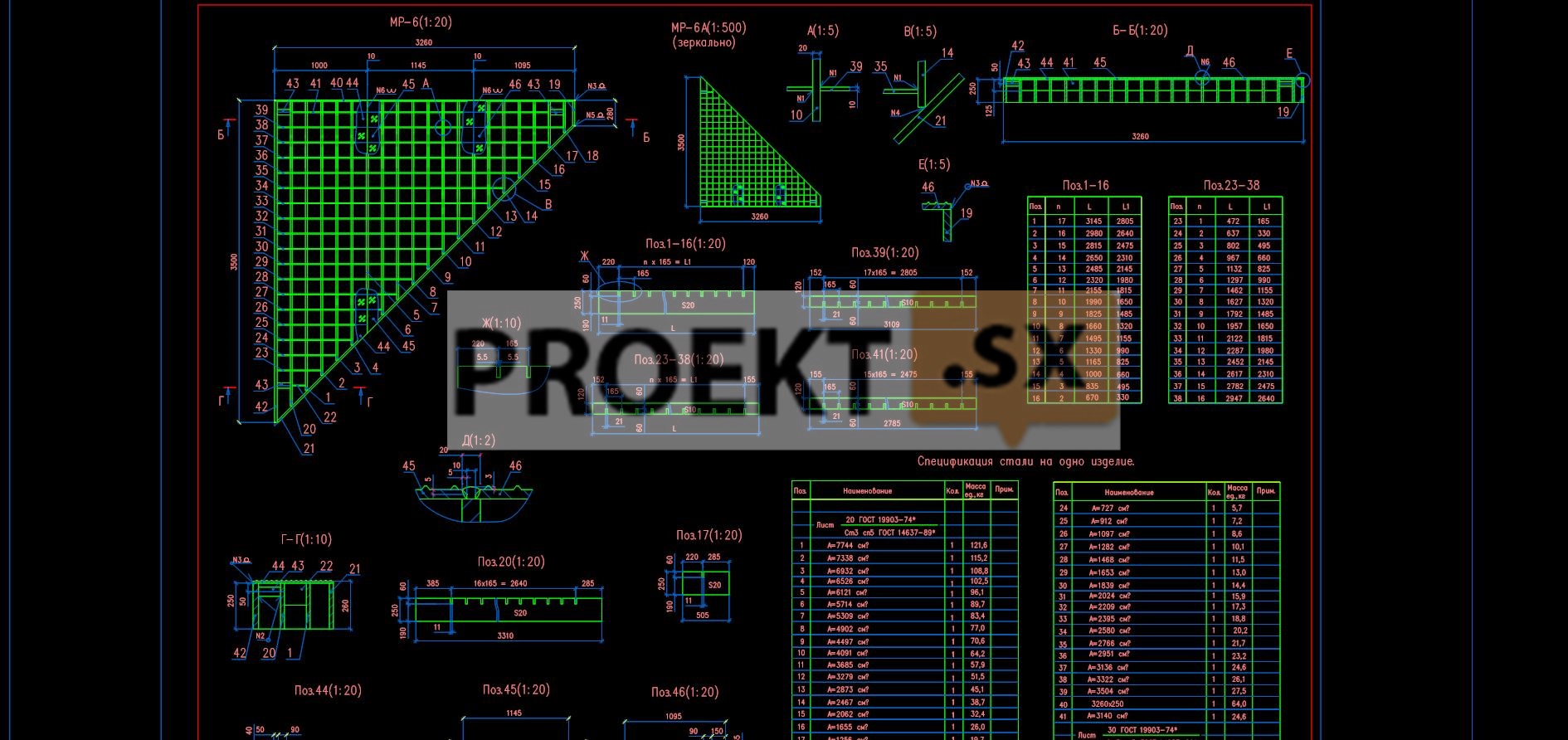

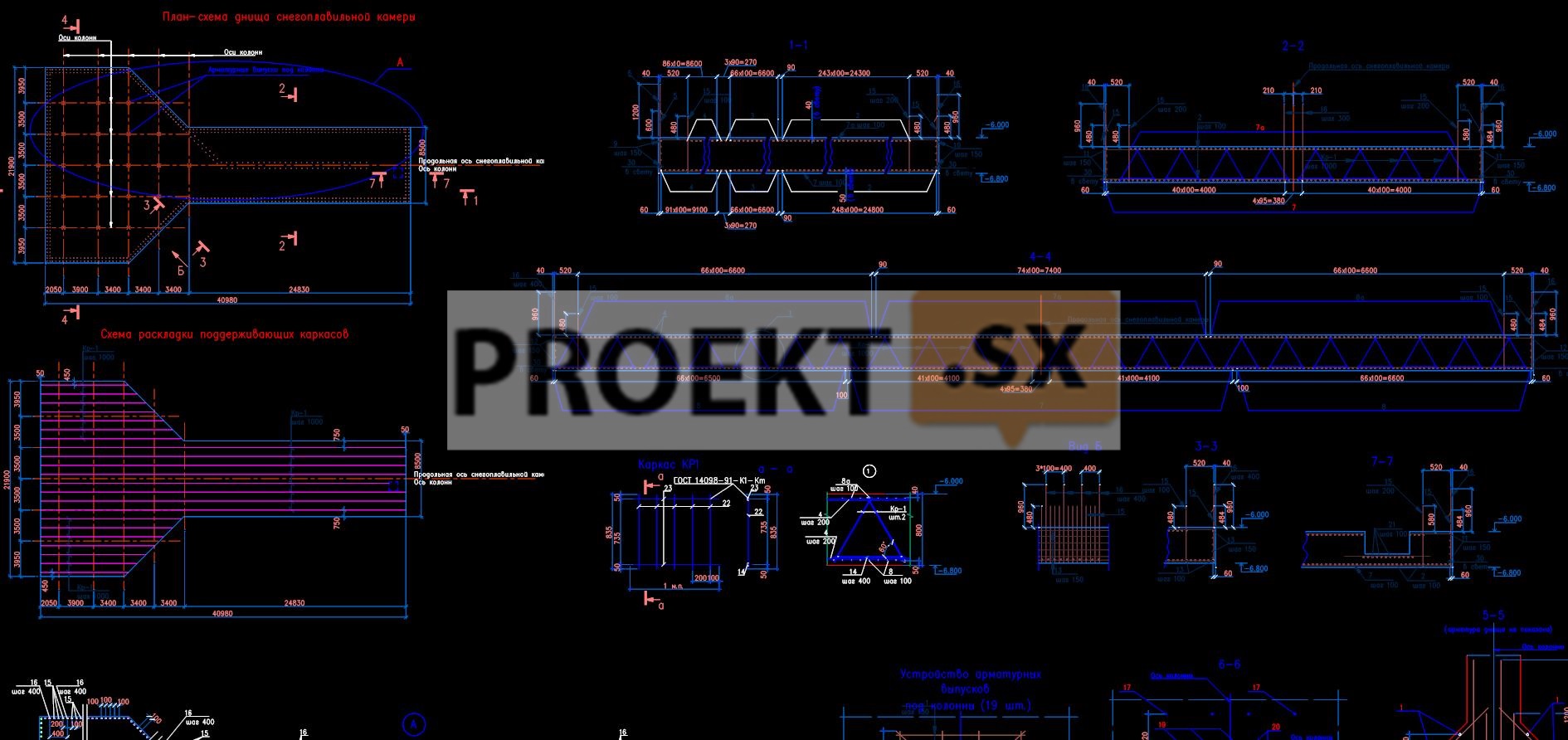

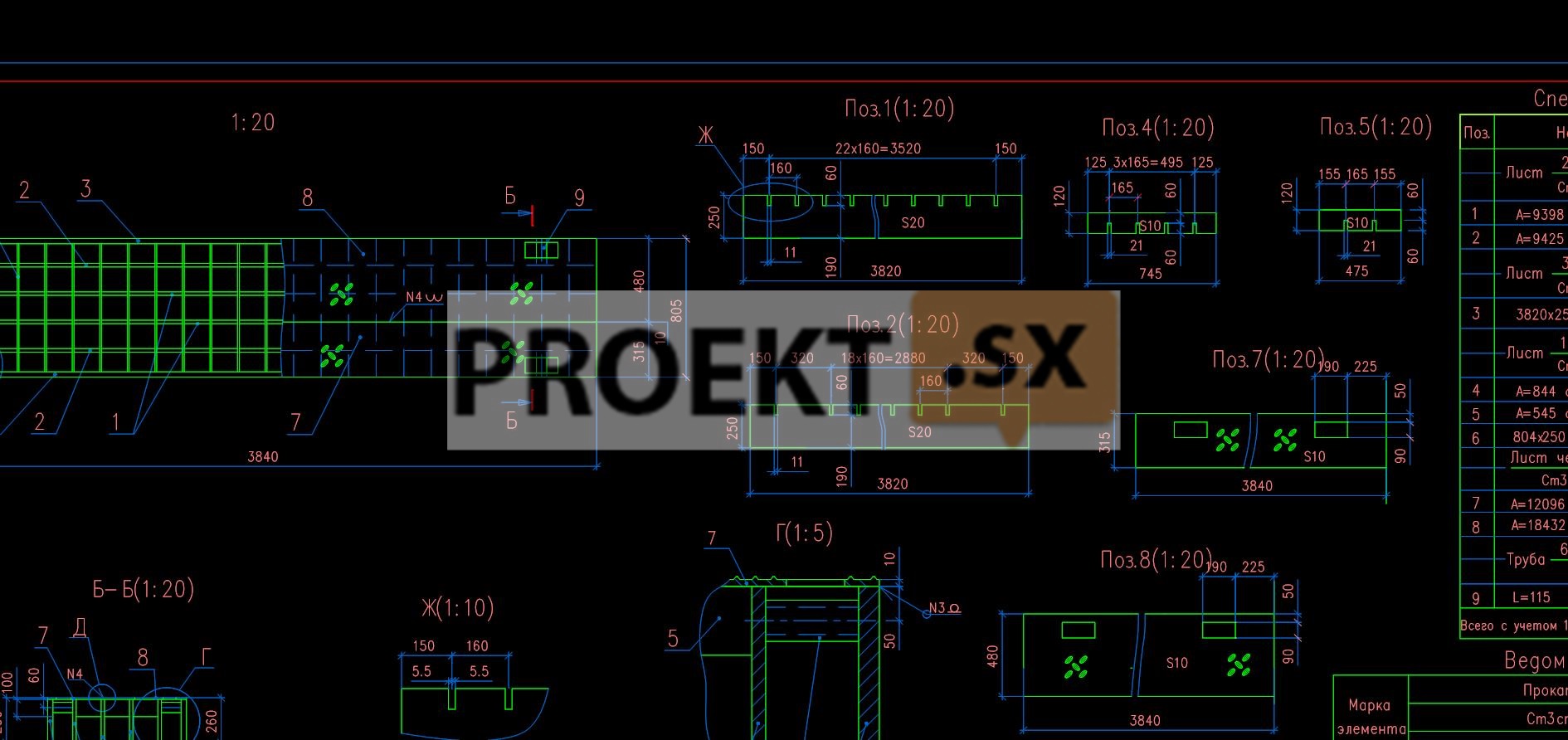

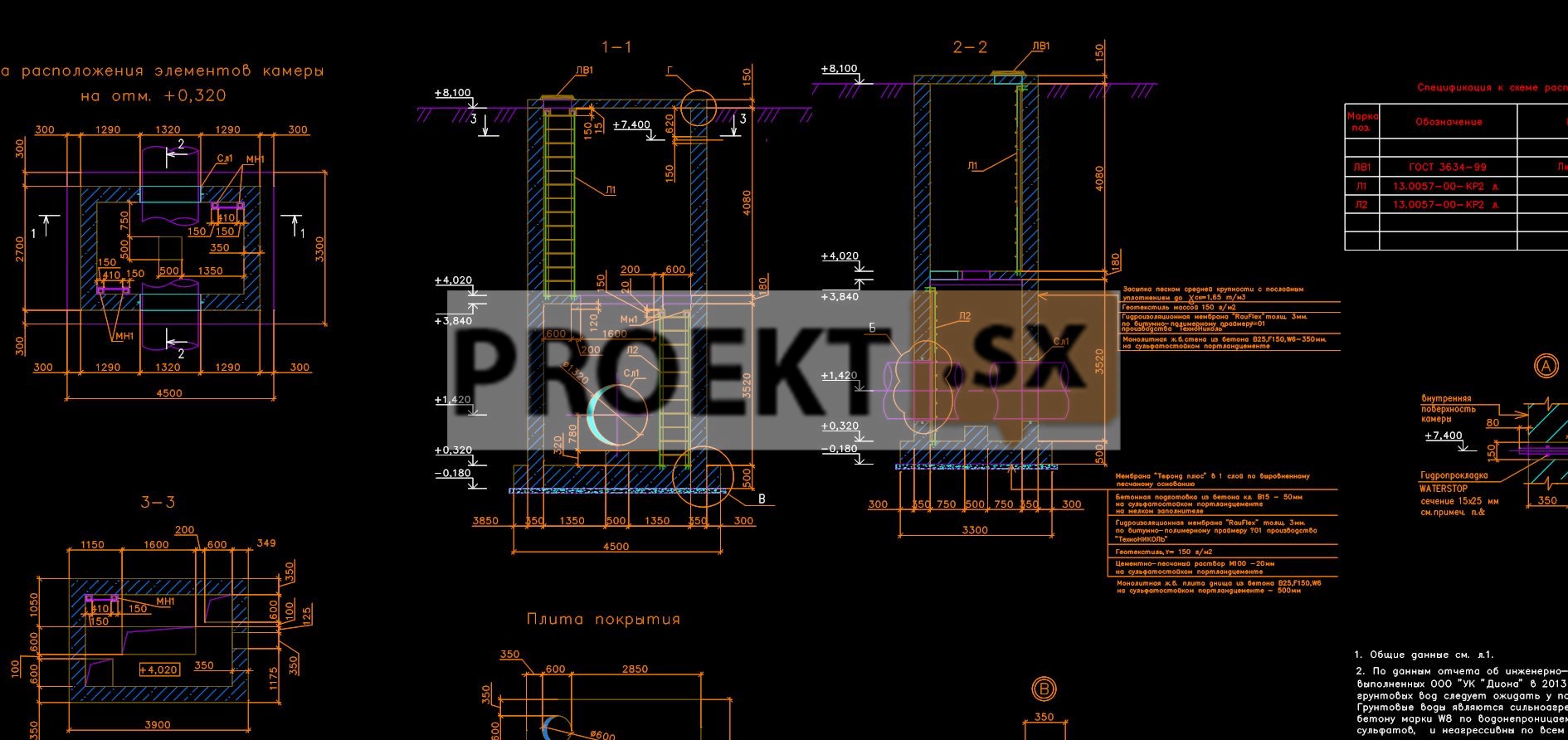

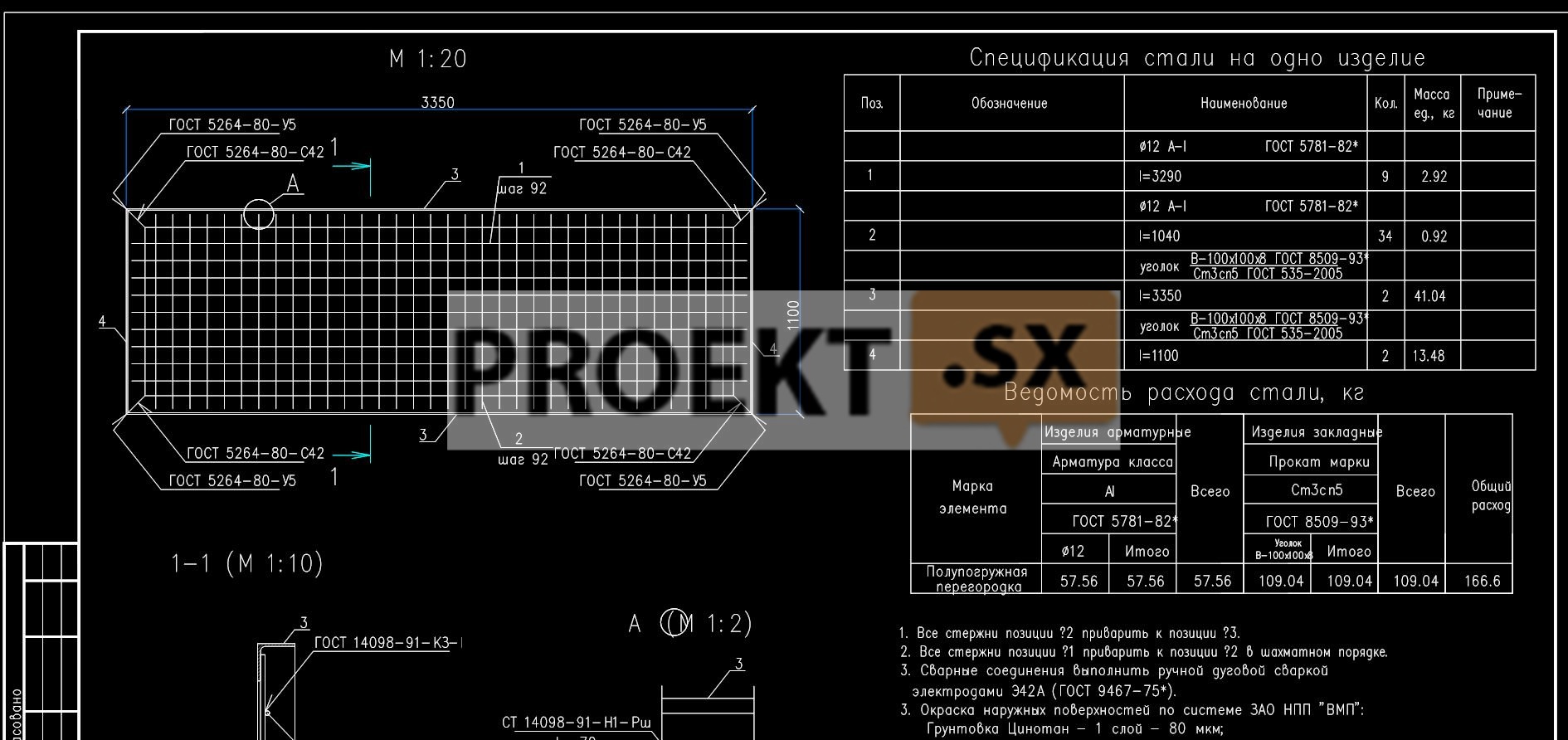

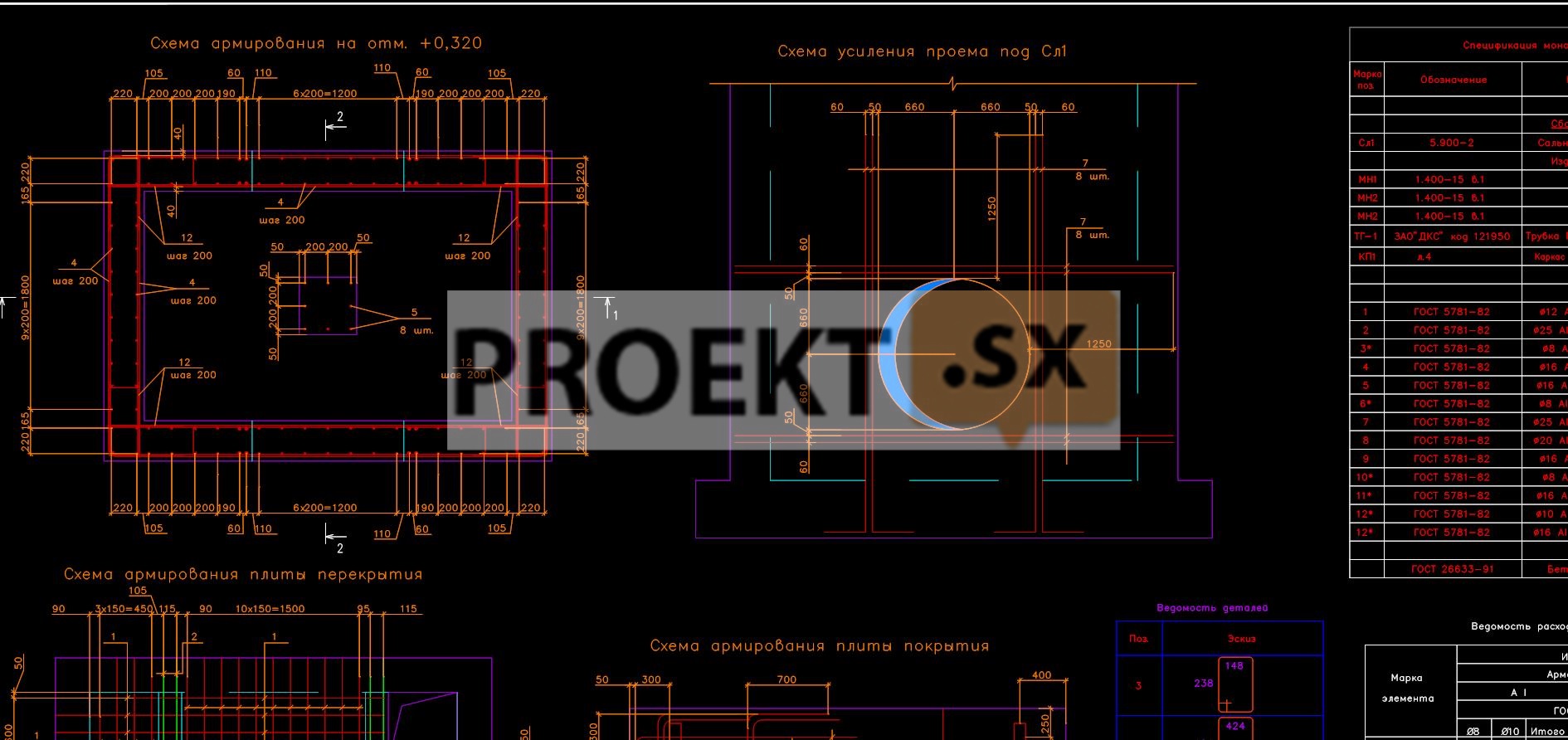

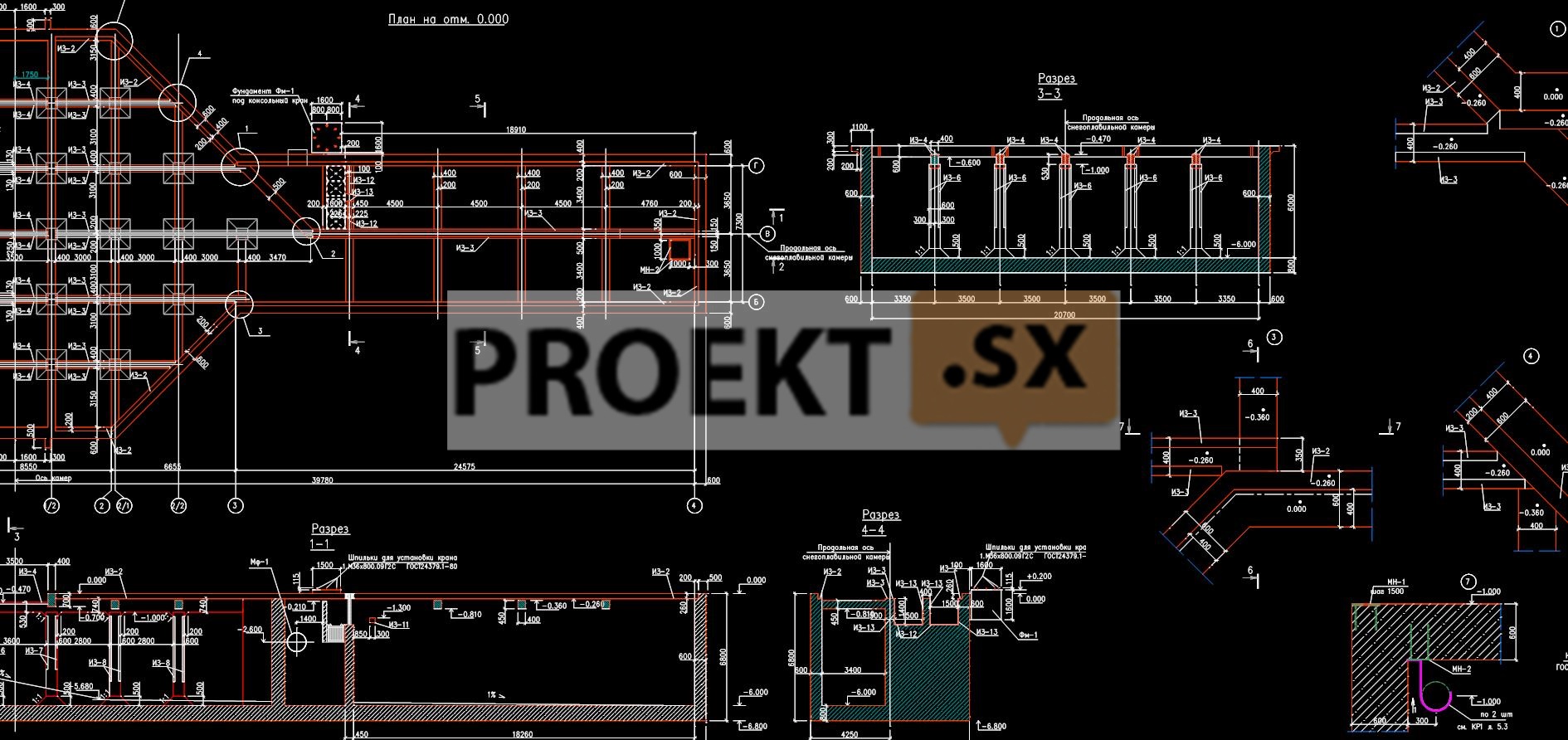

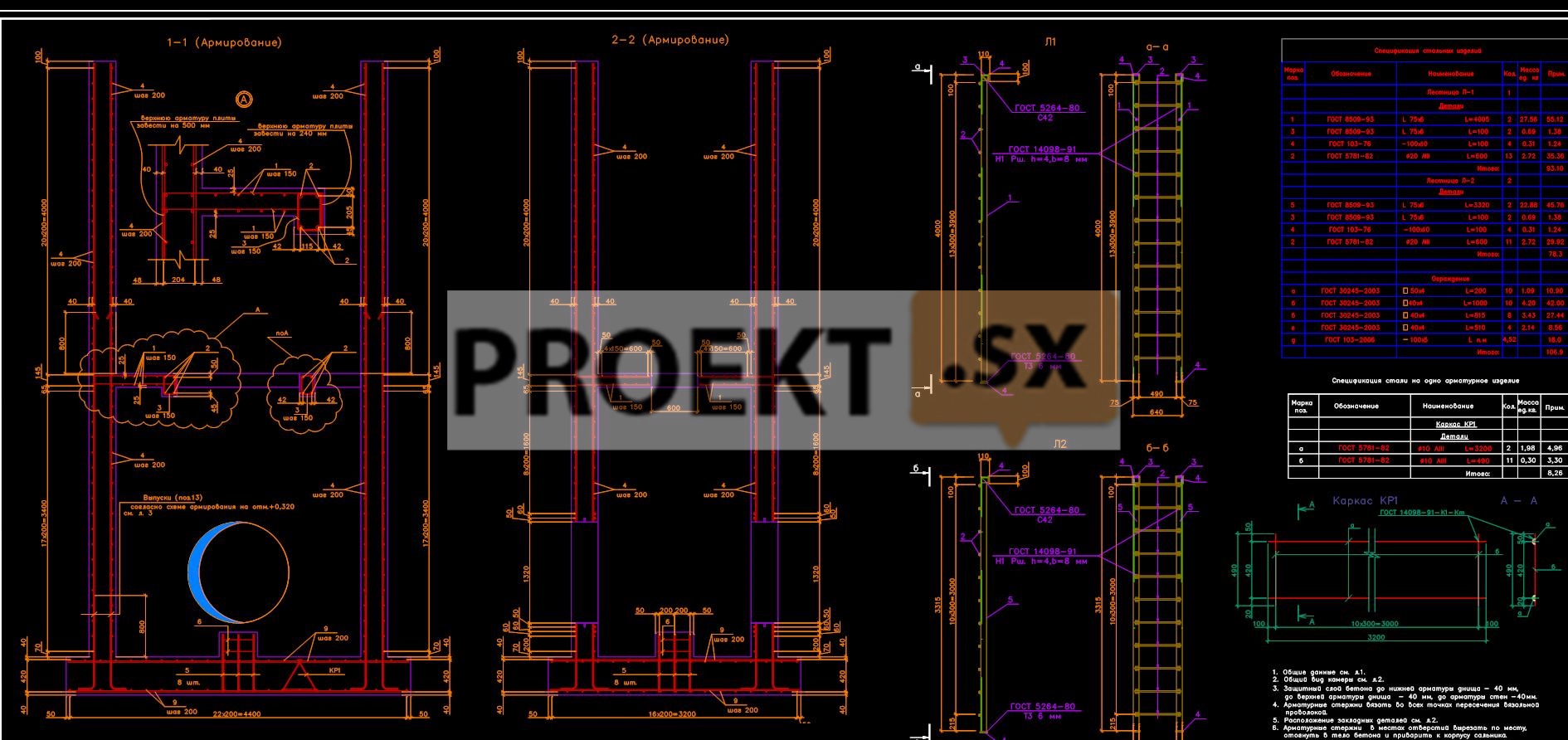

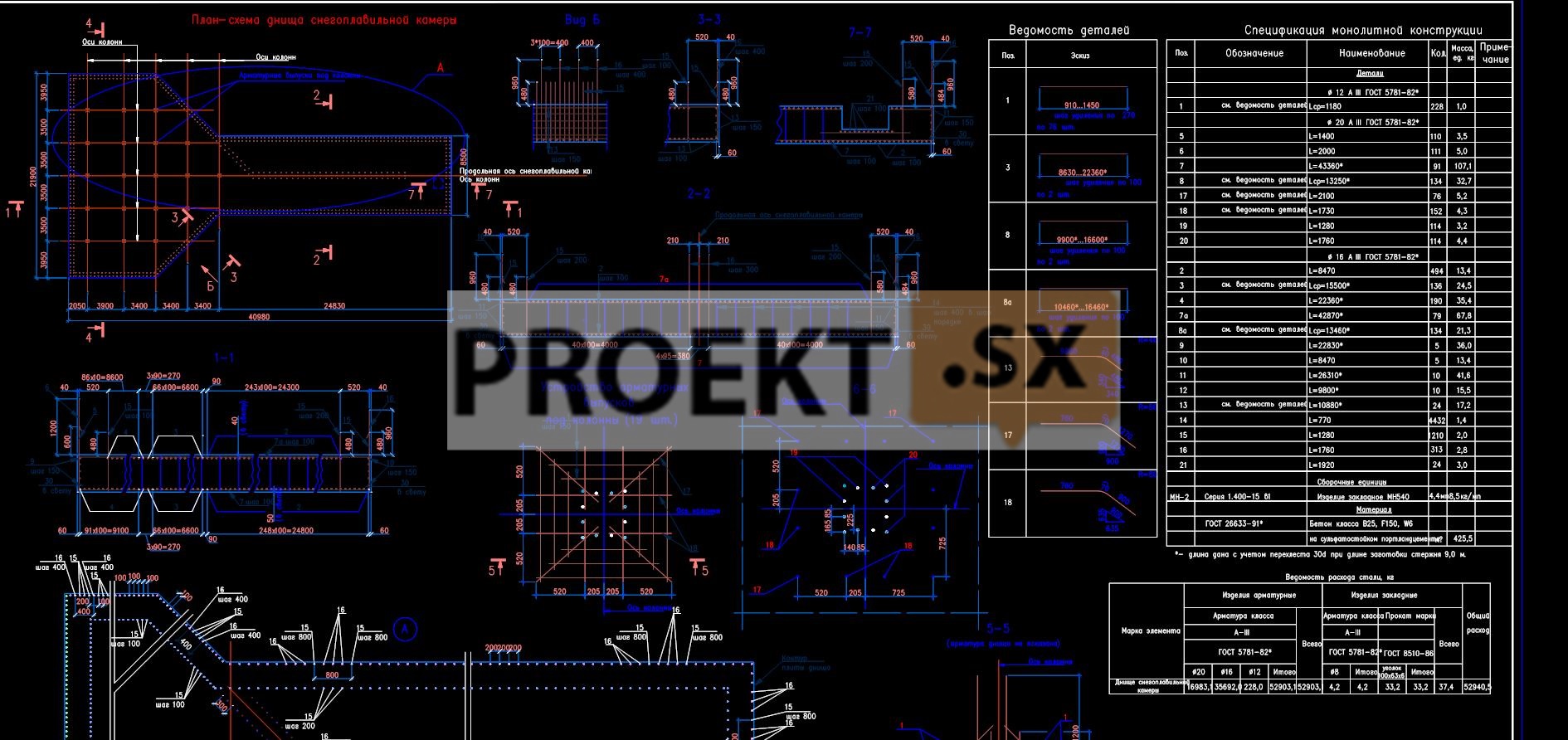

Снегоплавильная камера. Конструкция снегоплавильной камеры состоит из несущих наружных стен, несущих внутренних стен и колонн, распорных балок, фундамента в виде плиты выполняющего роль днища резервуара и металлического настила. Железобетонные конструкции стен, перегородок, фундамента, колонн, распорных балок выполнены монолитными. Геометрическая неизменяемость сооружения обеспечивается совместной работой днища, стен, колонн и балок. Узлы примыкания распорных балок к стенам, а так же узлы примыкания ригелей к колоннам и колонн к фундаментной плите в рамных конструкциях выполнены жесткими. Металлический настил в виде отдельных съемных решеток свободно опирается по коротким сторонам на наружные и внутренние стены и ригель продольной рамной конструкции. Фундаментная плита лежит на упругом основании и является опорой для конструкций стен и колонн. Снегоплавильная камера рассчитана под временную автомобильную нагрузку, нагрузку от стационарных дробилок индивидуального производства (СДИП) и нагрузку осадка от растопленного снега. Максимальная временная автомобильная нагрузка составляет 20,0 т на заднюю тележку. Нагрузка от стационарных дробилок составляет 8 т на 1 опору. Расчет выполнен с помощью расчетного комплекса SCAD версии 11.5. В основании сооружения находятся (ИГЭ 2) пески пылеватые, средней плотности, серые, насыщенные водой. Толщина слоя колеблется от 1600 до 2000мм. Подстилающие слои: ИГЭ 3 – суглинки легкие пылеватые, слоистые, с прослоями песка, серые, текучепластичные; ИГЭ 4 – суглинки тяжелые пылеватые, ленточные, коричневые, текучие. При разработке данных грунтов не подвергать их динамическим нагрузкам, при которых они разжижаются и теряют, присущую им в естественном состоянии, структурную связность и несущую способность. При отрывке котлована следует принять все меры для сохранности природной структуры грунтов в его донной части. После разработки грунта котлована до проектной отметки (отм.-6,870) по дну котлована укладывается Мембрана "Тефонд плюс" в 1 слой по выровненному песчаному основанию и выполняется бетонная подготовка из бетона кл. В15 на сульфатостойком портландцементе на мелком заполнителе толщиной 50мм. Проектом предусмотрено сооружение снегоплавильной камеры из монолитного бетона класса В25 F150 W6 на сульфатостойком портландцементе с арматурой класса А240 и А400. Днище камеры запроектировано толщ. 800 мм, по которому для создания уклона (для удобства очистки камеры) укладывается монолитный бетон класса В15 F150 W4. Наружные стены камеры запроектированы толщиной 600 мм, продольная средняя стена – толщиной 500 мм. Поверхность монолитного бетона днища обшивается металлическими листами толщиной 10 мм, внутренние поверхности стен и колонны – металлическими листами толщиной 8мм на высоту 1,0 м. от днища. Металлические листы, изготавливаемые из стали 15ХСНД, препятствуют повреждению бетонной поверхности при очистке камеры. Металлические листы обшивки устанавливаются при помощи химических анкеров «Hilti» с шагом 500 мм, установленных в шахматном порядке, на подливку состава EMACO S88 толщиной 20 мм. Углы колонн и балок защищаются от механических повреждений закладными деталями из прокатных уголков. Гидроизоляция бетонных поверхностей стен, соприкасающихся с грунтом: гидроизоляционная мембрана "RauFlex" толщ. 3мм по битумно-полимерному праймеру №01 производства "ТехноНиколь". Гидроизоляция внутренних бетонных поверхностей устраивается материалом «Стримсмесь» общей толщиной 4 мм. На закладные детали наносится антикоррозийная цинконаполненная композиция: грунт "Цинотан" 1 слой толщиной 80 мкм, покрывной - "Ферротан" 3 слоя общей толщиной 100 мкм. В местах ввода и вывода инженерных коммуникаций в стенах закладываются сальники. Снегоплавильная камера по верху перекрыта съемными металлическими решетками индивидуального изготовления, выполненными из прокатных листов, которые открывают доступ к водоспускному каналу для очистки. Гидроизоляция металлоконструкций перекрытий по системе ЗАО НПП «ВМП»: грунтовка – Цинотан – 1 слой толщиной 80 мкм; покрывной слой – Ферротан – 2 слоя общей толщиной 200 мкм. Общая толщина покрытия 280 мкм. Камера оборудуется полупогружной перегородкой для сбора нефтепродуктов и полупогружной перегородкой из решеток с прозорами 80 мм. В водовыпускной камере устанавливаются 4 решетчатых контейнера. В перегородке, отделяющую водоспускную камеру от водоспускного коридора, устанавливаются 2 шиберных затвора. В верхней плите предусмотрено 6 отверстий для шиберных задвижек подводящих труб. По краю проема у решеток устанавливается ограждение. По краю камеры вдоль оси 1 устанавливаются закладные детали для монтажа кабельных опор. Со стороны установки решетчатых контейнеров и шиберных затворов у оси Г предусмотрен отдельный фундамент из монолитного бетона класса В25 F150 W6 на сульфатостойком портландцементе с арматурой класса А240 и А400. для установки консольного крана грузоподъемностью 2 т. Контрольно-пропускной пункт. Здание контрольно - пропускного пункта двухэтажное, прямоугольное в плане с размерами 8,4 ×4,0 м в осях, высотой 6,325 м. За относительную отметку 0.000м принят уровень чистого пола контрольно- пропускного пункта, соответствующий абсолютной отметке +4.450 в Балтийской системе высот. По данным инженерно-геологических изысканий в основании фундамента здания находятся насыпные грунты (расчетное сопротивление Rо = 0.8кгс/кв.см). Суммарная нагрузка на грунт основания от сооружения с учетом временных и постоянных нагрузок на перекрытие и покрытие составляет 0.2 кгс/кв.см. Фундамент здания - железобетонная монолитная плита h=300мм мелкого заложения, которая возвышается относительно уровня земли на 70 мм. Монолитная плита из бетона кл. В25, W6, F150 на сульфатостойком портландцементе, армированная в верхней и нижней зоне стержнями из арматуры 12АIII (А400) с шагом 200мм. Под плитой предусмотрена бетонная подготовка h=100мм из бетона кл. В7.5 на сульфатостойком портландцементе на мелком заполнителе, гидроизоляция (2 слоя гидроизола) и песчаная подушка h=300мм с уплотнением до γск.=1,65 т/м³. Для установки металлического каркаса сооружения на монолитную железобетонную плиту предусмотрены закладные детали. В плите установлены гильзы для пропуска коммуникаций по заданию отделов ЭА и ВК. Закладные детали покрываются антикоррозийным цинкнаполненым грунтом Цинотан, толщиной слоя 80мкм. Для предотвращения сезонного промерзания и устранения морозного пучения грунтов под плитой и под отмосткой вокруг плиты предусмотрен утеплитель – Пенополистирол XPS-35 толщиной 100мм. Прокладка канализационных труб под плитой производится до укладки утеплителя и бетонирования плиты. Контур молниезащиты (по чертежам ЭА) устанавливается до укладки утеплителя под отмостку. Для стальной наружной лестницы предусмотрены отдельные монолитные фундамнты из бетона кл. В25, W6, F150 на сульфатостойком портландцементе. Обратная засыпка пазух котлована выполняется песком средней крупности слоями по 20 см с уплотнением каждого слоя до γск.=1,65 т/м³. Здание двухэтажное, размерами в плане 4,0 х 8,4 м. Для подъема на 2-ой этаж предусмотрена металлическая лестница. Каркас здания – металлический, состоящий из стоек, балок перекрытия (покрытия) и связей.
