Проект автоцентра

Базовая цена с НДС
Цена со скидкой
Цена $2,180.00
Скидка
Цена $2,180.00
Индекс: 5.136.261
Документация: Проектная документация без смет и результаты инженерных изысканий
Разделы: все разделы
Объем данных: 802 МБ
Формат файлов: редактируемые форматы
Экспертное заключение: положительное
Состав проекта:

скачать состав проекта

Технико-экономические показатели здания
Площадь застройки, м2: 7672
Общая площадь, м2: 8855
Строительный объем выше отм. 0.000, м3: 63840
Этажность, эт.: 2

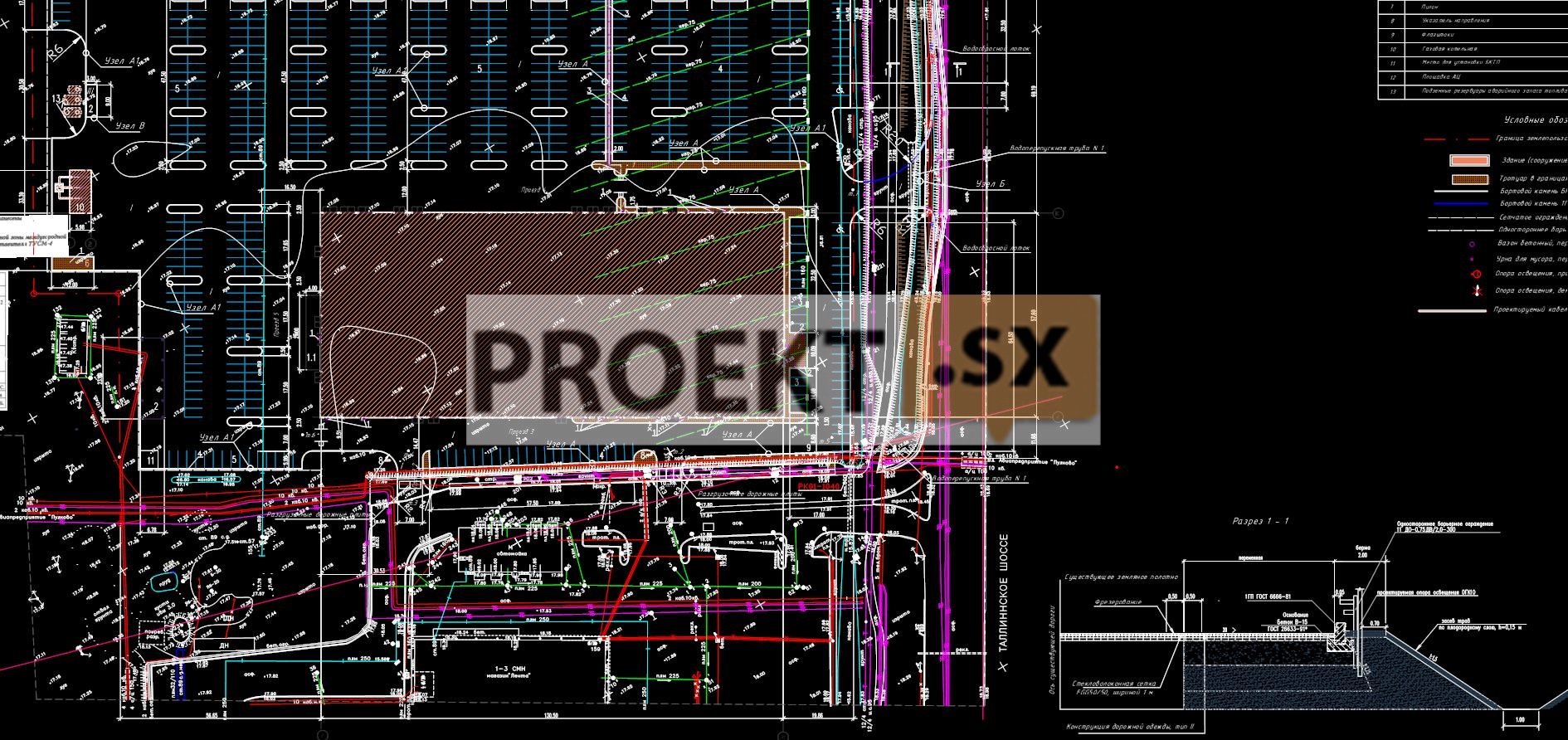

Архитектурные и объемно-планировочные решения

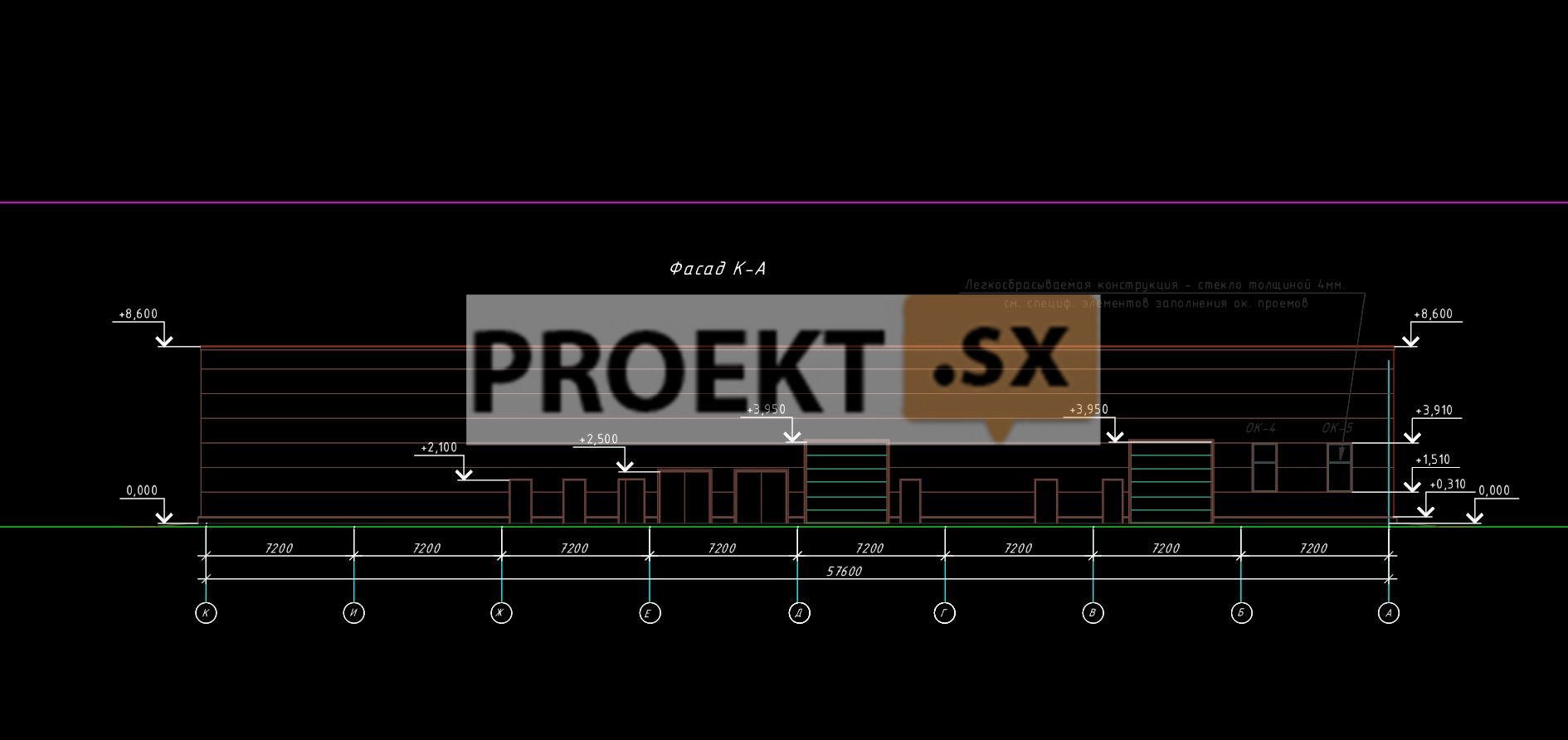

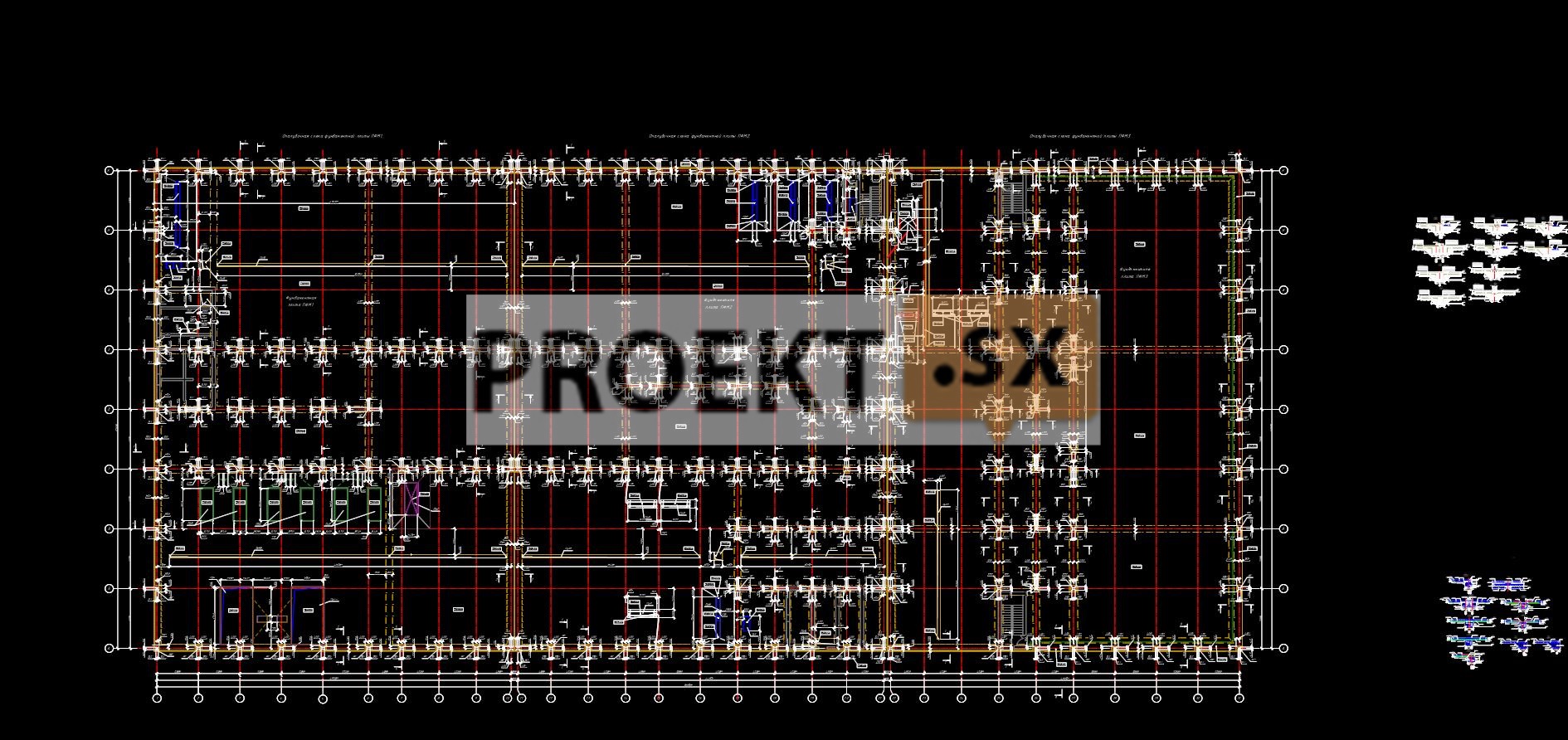

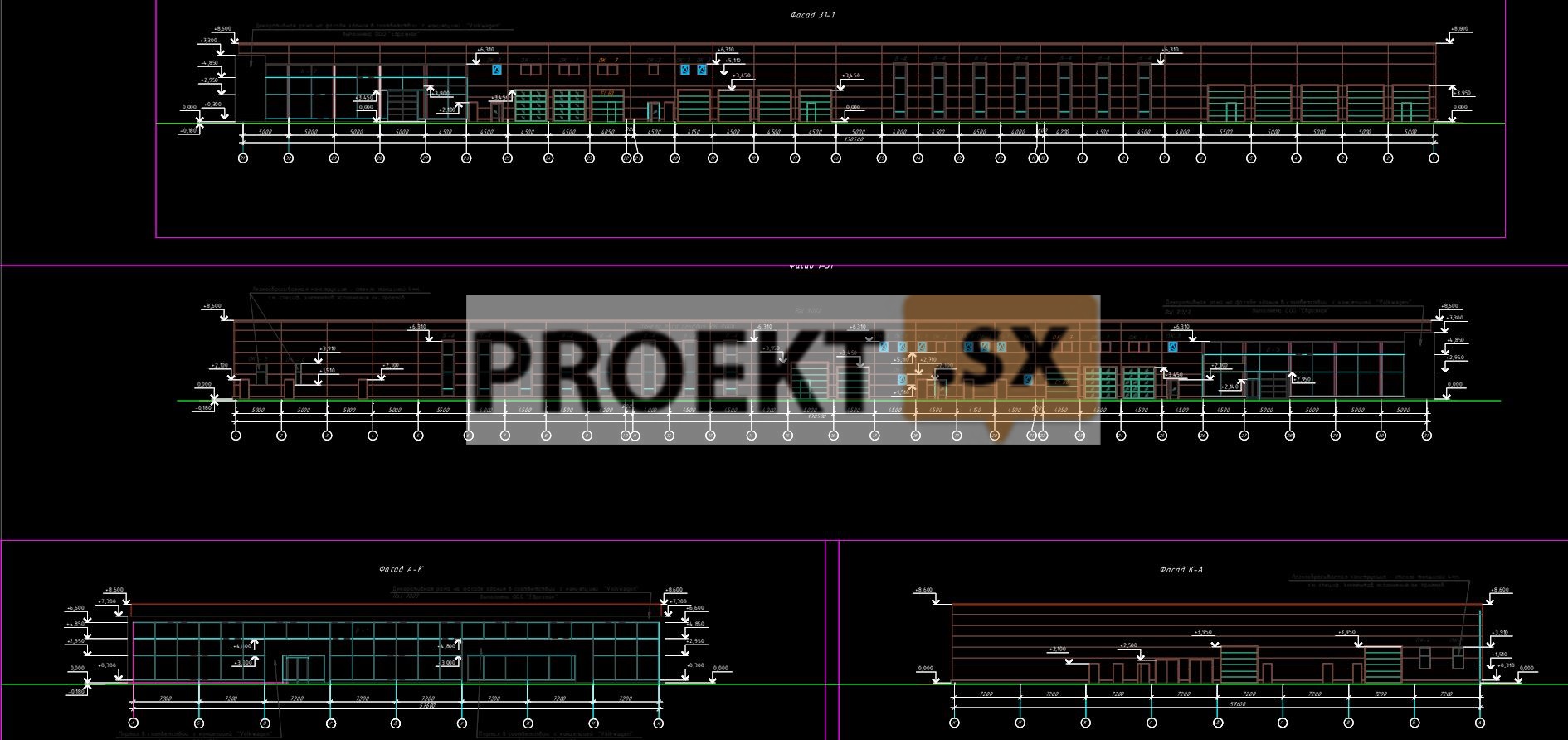

Здание автоцентра прямоугольной формы в плане. Имеет размеры 13,05 х 57,6 м. В центральной части в осях 14 - 27 (сложной формы) х А - К - 2-х этажное. Здание запроектировано в металлическом каркасе. Высота здания от отметки прилегающей территории до отметки верха парапета - 8,78 м. Высота пола выше отметки прилегающей территории на 150 мм Наружные ограждающие конструкции запроектированы из сэндвич панелей толщиной 120 мм и из стеклоалюминиевых конструкций производства по типу «Планета AL». Стеклоалюминиевые конструкции предусмотрены из алюминиевых профилей и однокамерных стеклопакетов - внутреннее стекло энергосберегающее. Цоколь на высоту 30,0 см отштукатуривается фактурной штукатуркой с каменной крошкой темного цвета. Кровля запроектирована рулонной из 1 слоя ПВХ мембраны «Протан», утеплитель - «Rockwool» толщиной 160 мм. По технологическим процессам в состав здания входят помещения категории А; Б; В; Г. На первом и втором этажах салона запроектированы - выставочное помещение, зона выдачи автомобилей, кассовый узел,  В зоне ТО и ТР - зона приемки, мойка машин, складские помещения, технические помещения, зона покраски автомобилей, охрана. На втором этаже бытовые помещения для работников и административные помещения. Внутренняя отделка помещений и полы предусмотрены в зависимости от функционального назначения помещений и в соответствии с концепцией «Volkswagen», санитарно-гигиенических, противопожарных и эксплуатационных требований к ее качеству. Потолки в помещениях общественного назначения подвесные из ГКЛ, в выставочном помещении - подвесной потолок типа « Гайпель». Полы в помещениях с «мокрым» режимом запроектированы с гидроизоляцией, заведенной на стены на высоту 300 мм. В коридорах, тамбурах, на путях эвакуации, в выставочном помещении покрытие пола запроектировано из плит керамического гранита с шероховатой поверхностью. В качестве верхнего покрытия пола в гардеробных, комнате мастера, офисных помещениях используется линолеум ТЗИ. В технических помещениях и в складах - керамическая плитка, в венткамерах - плавающее основание пола и звукоизоляция стен и пола.

Конструктивные и объёмно-планировочные решения

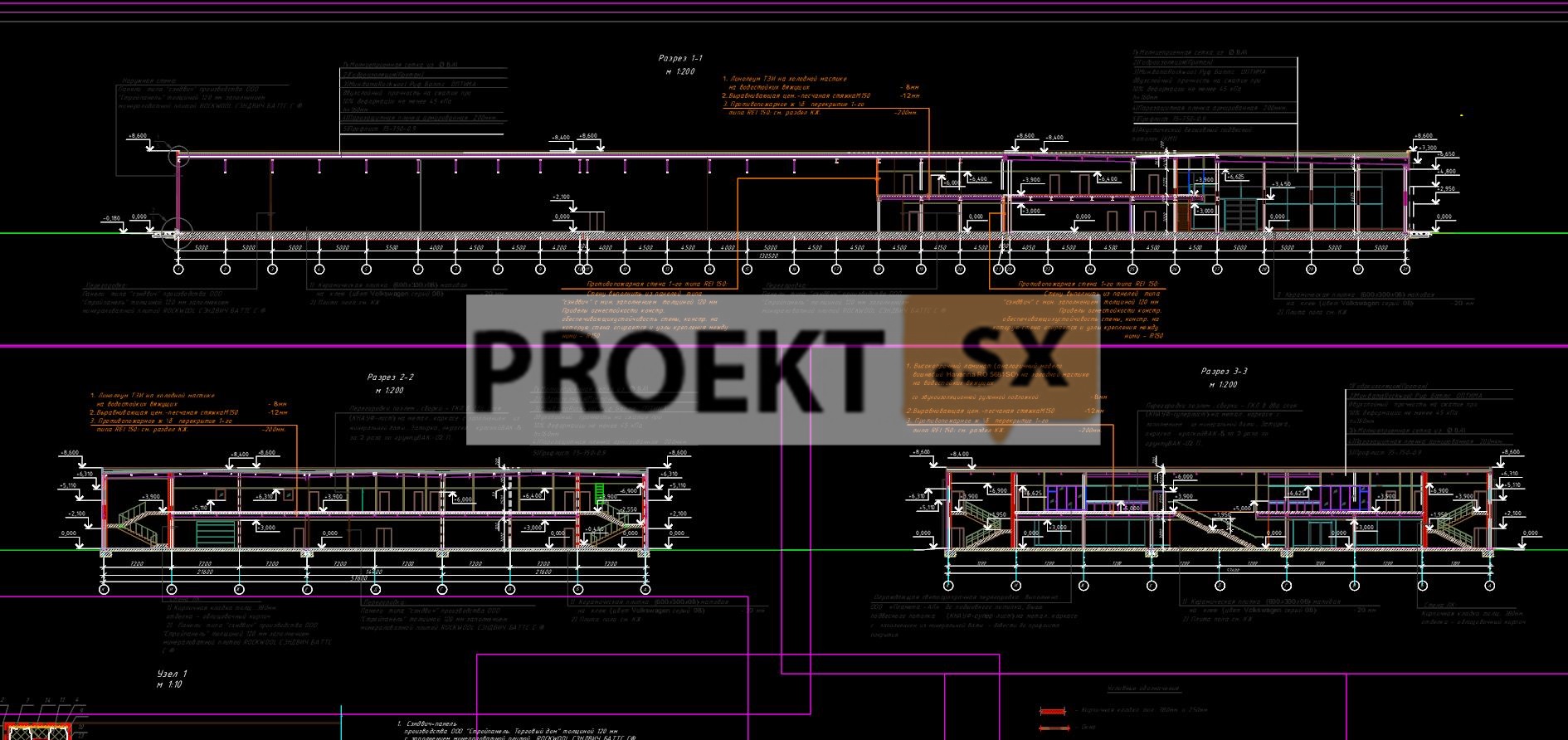

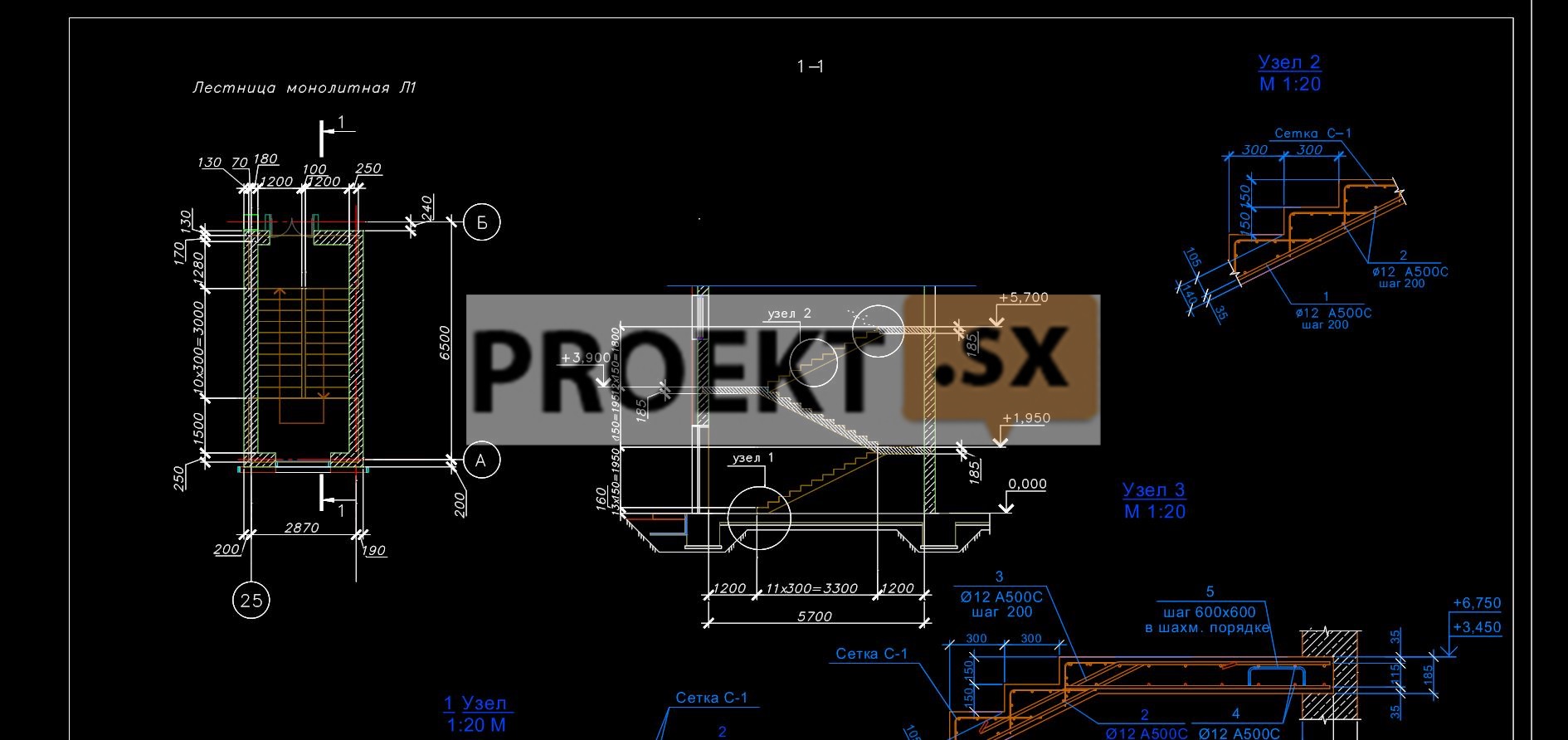

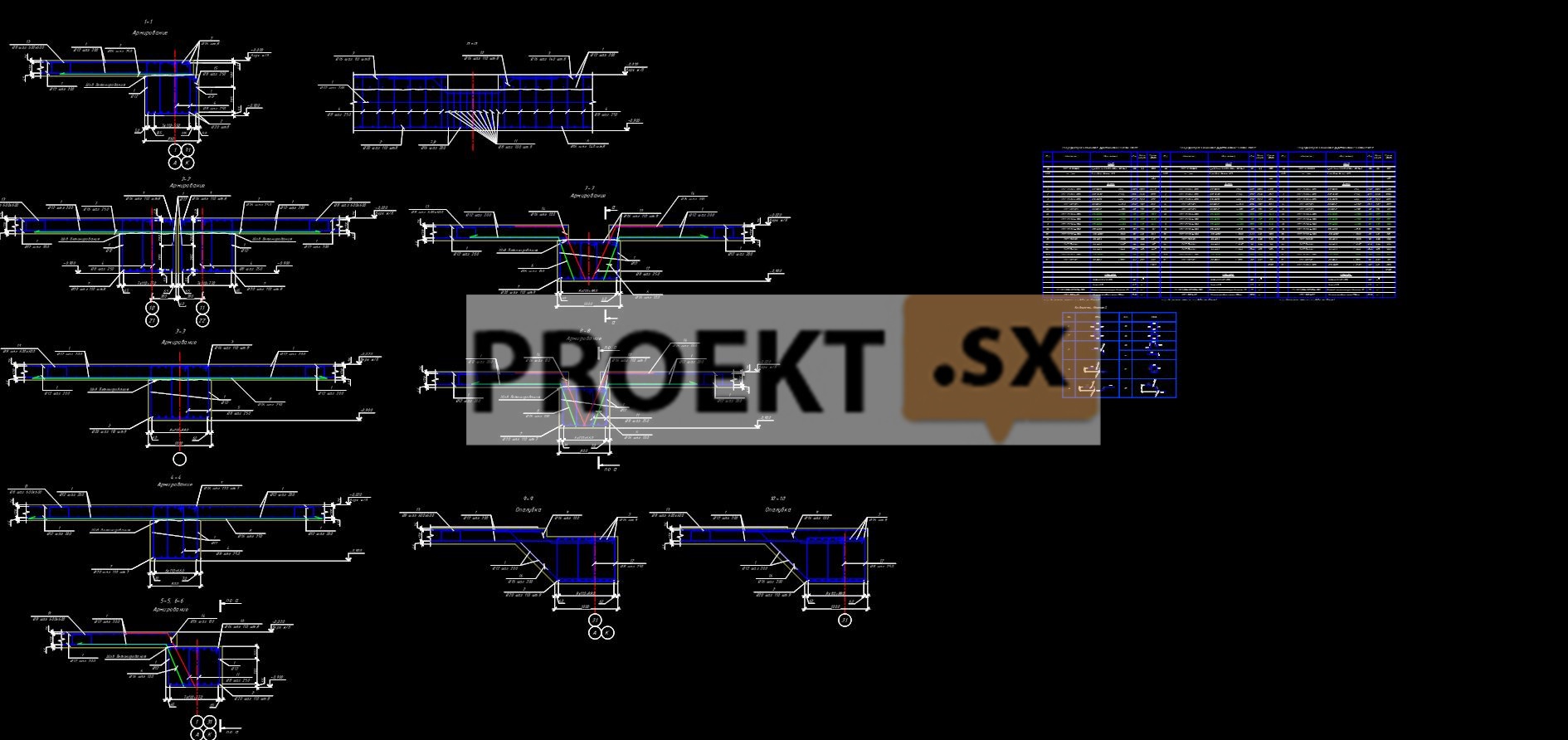

Уровень ответственности здания - II (нормальный). Здание запроектировано по каркасной конструктивной схеме и разделено деформационными швами на 3 блока. Пространственная жёсткость и устойчивость блоков обеспечивается жёстким сопряжением колонн с фундаментом, наличием вертикальных связей (в блоках 1 и 2) и ядер жесткости образованного стенами лестничной клетки (в блоке 3) и жесткими дисками перекрытия и покрытия. Колонны каркаса - стальные из прокатных колонных двутавров. Сталь С245. Стены лестничных клеток - из пустотелого кирпича Ml50 на растворе Ml00 толщиной 380 мм. Несущие конструкции покрытия - стропильные фермы пролетом 21,6 м, с шагом до 5 м из стальных гнутых профилей коробчатого сечения (сталь С345) и над выставочным помещением сварные балки покрытия пролетом 20,0 м с шагом 7,2 м из сварных двутавров высотой 660 мм (сталь С255). Покрытие - профилированный настил по стальным прогонам. Жёсткость диска покрытия обеспечивается крепление к профнастила к несущим конструкциям покрытия и наличием горизонтальных связей по покрытию. Перекрытие встроенных помещений - плиты из монолитного железобетона В22.5 по несъемной опалубке из профилированного настила общей толщиной 200 мм по стальным балкам и прогонам. Наружные стены - трехслойные «сэндвич» - панели толщиной 120 мм и витражное остекление, с креплением к колоннам каркаса и элементам фахверка.  Цокольная часть наружной стены - кладка из полнотелого кирпича толщиной 250 мм с наружным утеплением и последующим оштукатуриванием. Внутренние лестницы - монолитные железобетонные. Расчёт конструкций выполнен на программном комплексе SCAD 11.3. Относительная отметка 0,00 соответствует абсолютной отметке +17.90. Фундамент принят мелкого заложения на естественном основании в виде монолитных железобетонных плит толщиной 250 мм с ребрами направленными вниз высотой 630 мм и приямками глубиной до 2,3 м (толщина стенок и днища приямков - 200 мм) из монолитного железобетона В25; W8; F100. Среднее давление на основание не превышает 7 т/м2. Глубина заложения фундамента выше глубины промерзания грунтов. Проектом предусмотрены мероприятия по защите грунта от промерзания. Под фундаментными плитами предусмотрено устройство щебеночной подготовки толщиной 200 мм по песчаной подушке с послойным уплотнением толщиной 700 мм; под ребрами фундаментных плит - бет онная подготовка толщиной 100 мм и со слою среднезернистого песка 200 мм. Основанием фундаментов служат суглинки полутвердые и твердые, с гравием и галькой до 5-10%, с единичными валунами ИГЭ-1 и ИГЭ-2 (с=0,052 (0,076) МПа; Е=14 (17) МПа; е=0,441 (0,390); ф=22 (28) град). Расчётное сопротивление грунта основания - 23,5 т/м2. Проектом предусмотрена обмазочная гидроизоляция поверхностей бетонных конструкций соприкасающихся с грунтом. Ожидаемая осадка не превышает 15 мм. Здание котельной запроектировано в стальном каркасе из прокатных двутавров и элементов коробчатого сечения. Наружные стены - трехслойные «сэндвич» - панели толщиной 100 мм. Покрытие - профилированный настил по стальным прогонам. Пространственная жёсткость и устойчивость здания котельной обеспечивается жестким сопряжением колон с фундаментом, жесткостью колонн и жестким диском покрытия. Фундамент под здание котельной принят на естественном основании в виде монолитной железобетонной плиты толщиной 200 мм с ребром по контуру высотой 400 мм с приямками глубиной до 1,6 м. Бетон B25,W6, F150. Глубина заложения фундамента выше глубины промерзания грунтов. Под фундаментной плитой предусмотрена бетонная подготовка по песчаной подушке с послойным уплотнением толщиной 800 мм. Проектируемая дымовая труба - несущая решетчатая башня высотой 20,0 метров фермового типа с тремя газоотводящими стволами. Несущая башня - пространственная треугольная вертикальная конструкция, состоящая из стальных труб коробчатого сечением 127x7 мм и обрешетки из уголков 70x7 мм. Сталь С255. Предусмотрено антикоррозионное покрытие стальных конструкций несущей башни. Газоотводящие стволы - три трубы диаметром 400 мм из нержавеющей стали с теплоизоляцией. Газоотводящие стволы крепятся к опорной пространственной конструкции с шагом 1,0м. Дымовая труба рассчитана как консоль с жестким защемлением в фундамент посредством анкерных болтов. Фундамент конструкции дымовой трубы принят на естественном основании, из монолитного железобетона В25; W6; F150, отдельно стоящий, размером в плане 1,8x1,8 м, высотой 2,5 м. Относительная отметка 0,00 соответствует абсолютной отметке +17.65 м. Фундамент подземного резервуара - плиты из монолитного железобетона из бетона В20; W6; F50 толщиной 400 мм. Глубина заложения от поверхности земли - 4,4 м. Представлен расчет на всплытие. Под фундаментами предусмотрена бетонная подготовка по слою щебня. Основанием фундаментов котельной, дымовой трубы и подземного резервуара служат суглинки полутвердые, с гравием и галькой до 5-10% с единичными валунами (ИГЭ-1). Влияния на окружающую застройку не ожидается.
