Архитектурные и объемно-планировочные решения

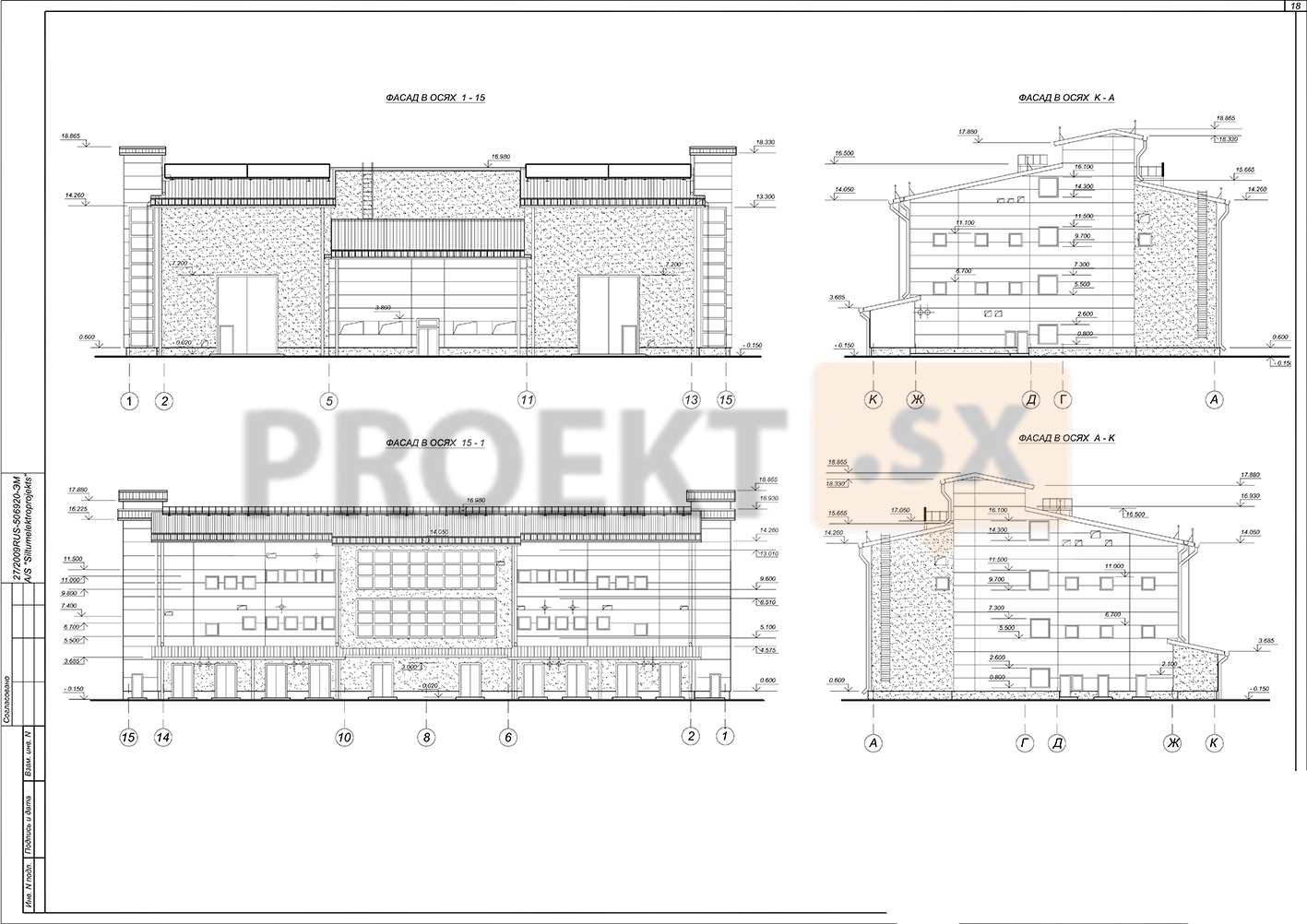

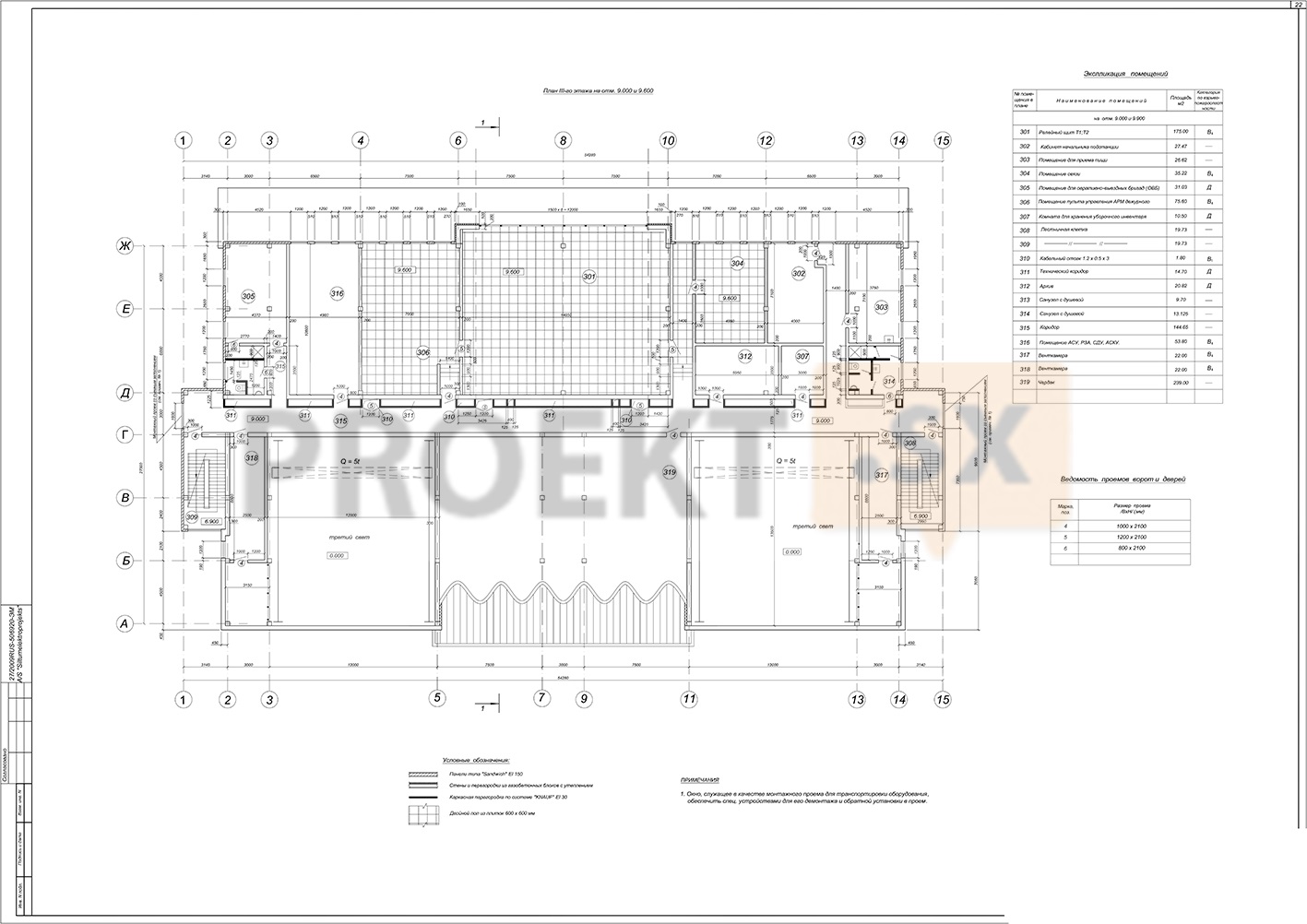

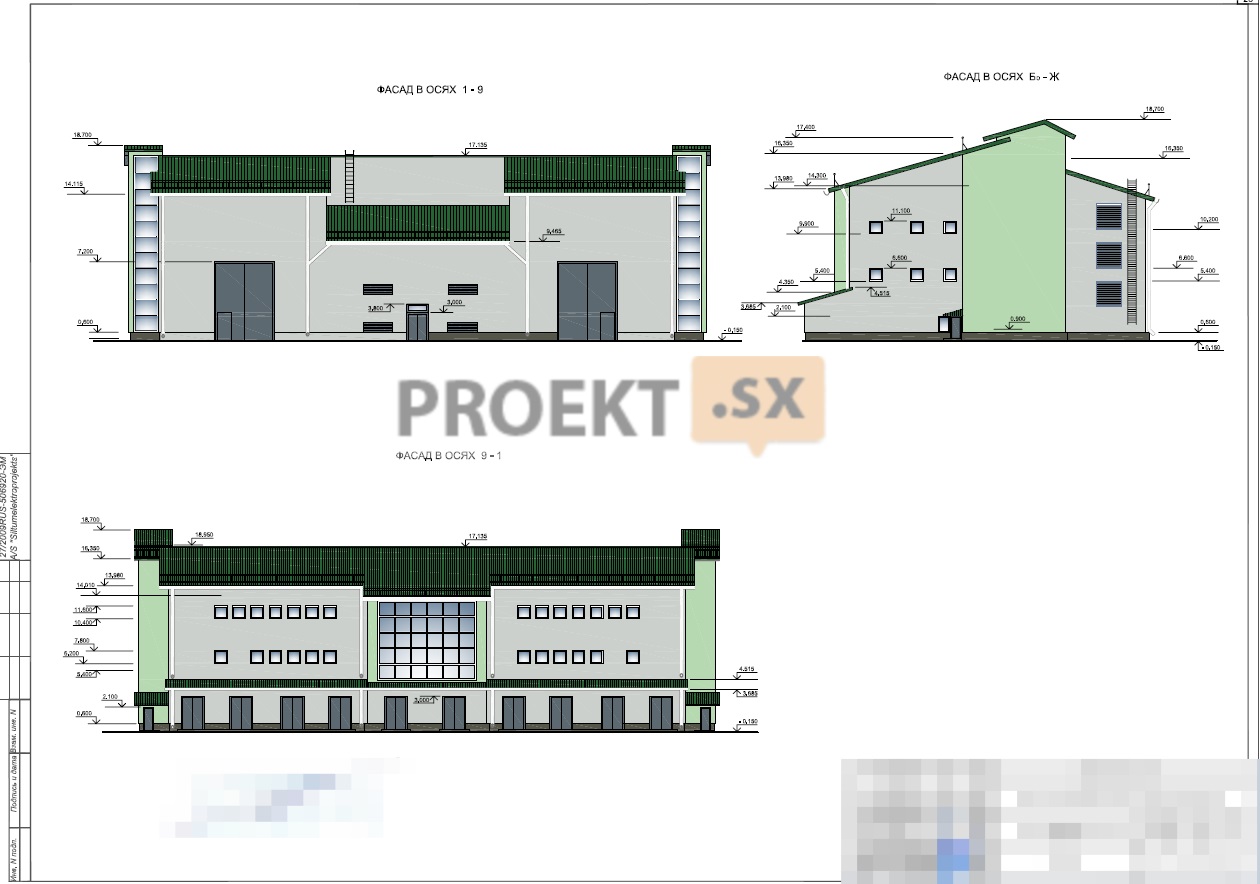

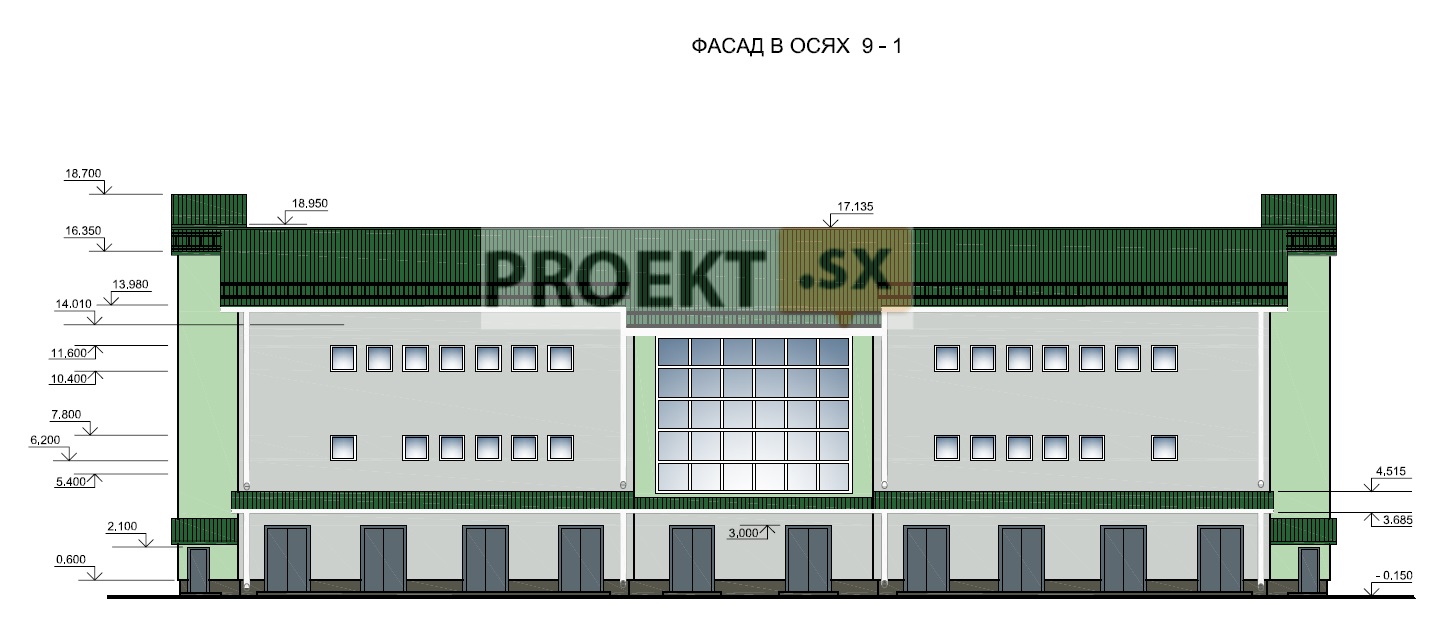

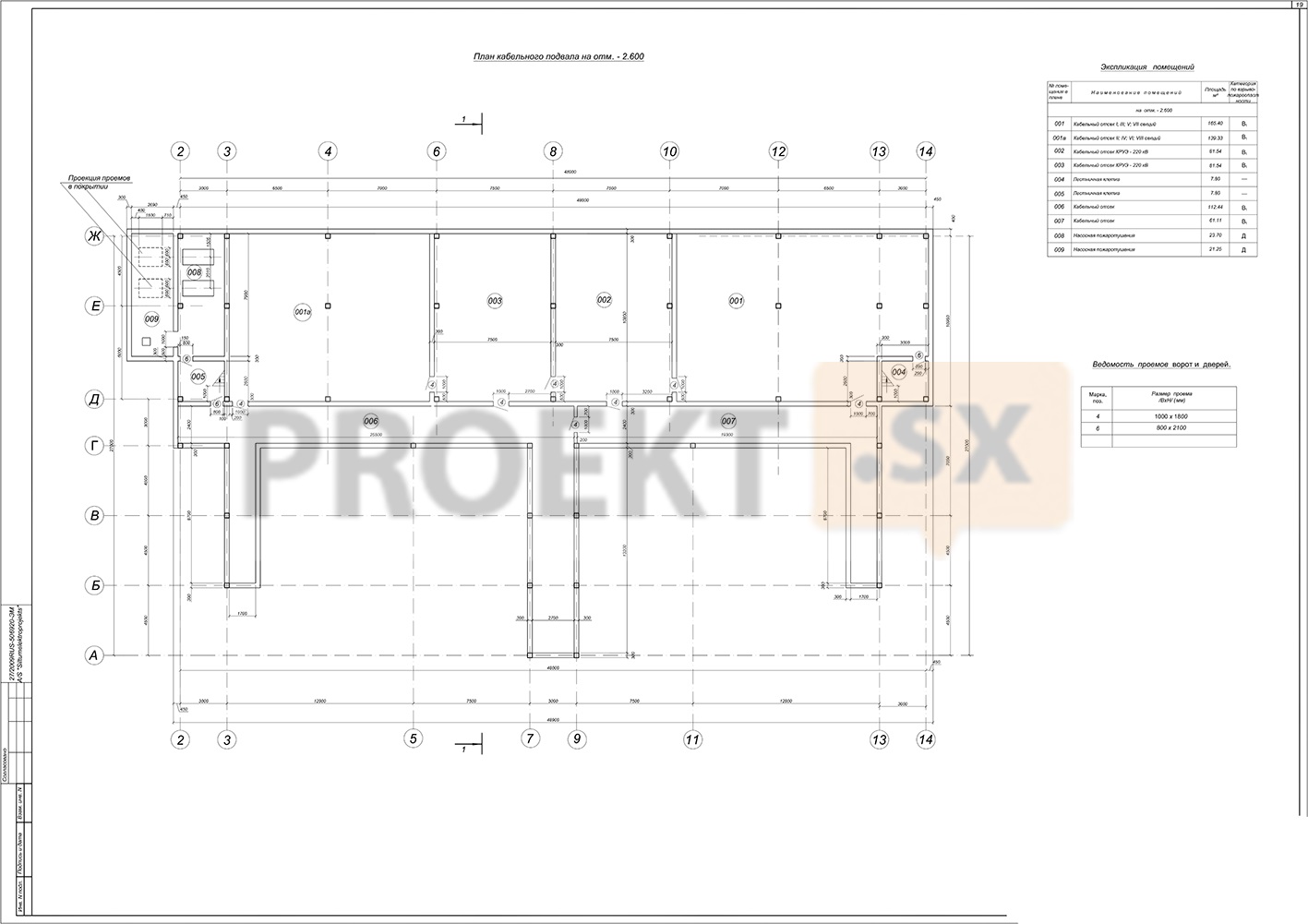

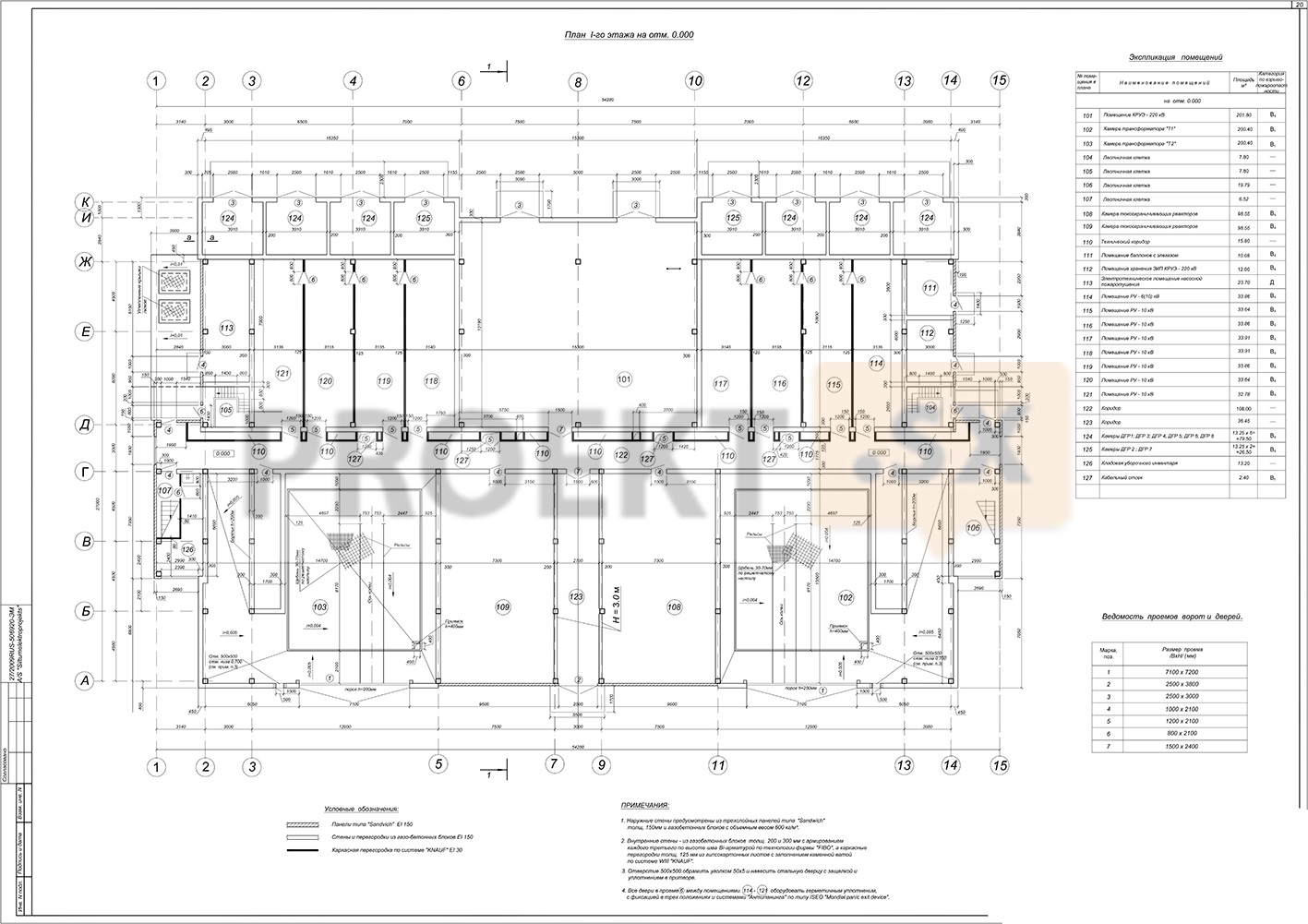

Запроектированное здание электрической подстанции ПС 220 кВ с заходами линий – 1-2-3-этажный корпус с размерами в плане 54.280 х 30.840 м и высотой 18.865 м до конька. Корпус решен с кабельным подвалом и чердаком. На этажах здания проектом предусмотрено: в кабельном подвале – кабельные отсеки и насосные пожаротушения; на первом этаже – камеры трансформаторов и токоограничивающих реакторов, помещение КРУЭ-220 кВ, помещения РУ-6(10) кВ и РУ-10 кВ; на втором этаже – помещение ЩПТ-1 и ЩСН-1, помещение ЩПТ-2 и ЩСН-2, венткамеры, помещение аккумуляторных батарей, кислотная, кладовые; на третьем этаже – релейные щиты Т1 и Т2, помещения АСУ, РЗА, СДУ, АСКУ, кабинет начальника подстанции, помещения для оперативно-выездных бригад и для приема пищи, санузлы с душевыми. Кровля корпуса – из профилированного стального листа с пластикомым покрытием, водосток – наружный. Наружная отделка здания – оштукатуривание трехслойных панелей типа «Sandwich» и железобетонного цоколя с последующей окраской.

Конструктивные и объемно-планировочные решения

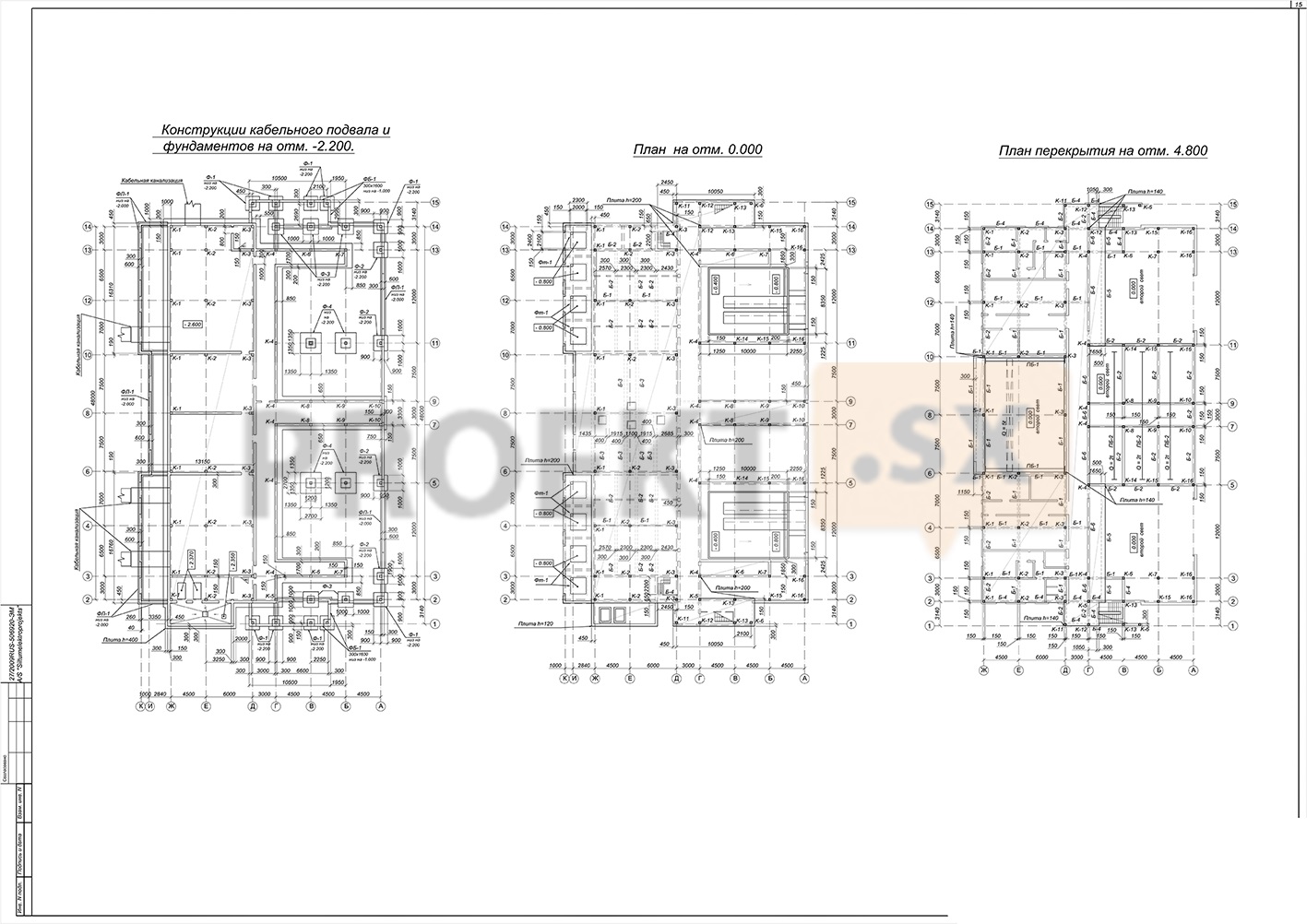

Уровень ответственности – II, нормальный. Проектом предусматривается строительство здания подстанции, полуподземных резервуаров противопожарного запаса воды, маслосборника и ограды территории подстанции. Здание подстанции запроектировано в монолитных железобетонных конструкциях из бетона класса В30, по каркасной конструктивной схеме с жесткими дисками перекрытий. Стены подвала – монолитные железобетонные из бетона класса В30, F150, W6 толщиной 300 мм. Колонны приняты сечением 300 х 300 мм, шаг колонн – нерегулярный, 3,0÷7,5 х 3,0÷6,0 м. Перекрытия толщиной 120 и140 мм, над подвалом – 200 мм, по балкам сечением 300 х 300÷700(Н) мм. Лестницы – сборные железобетонные ступени по металлическим косоурам и монолитные площадки. Здание оборудуется кран-балками грузоподъемностью 5 т и монорельсами грузоподъемностью 2 т. Подкрановые пути опираются на консоли колонн, монорельсы подвешиваются к железобетонным балкам каркаса. Наружные стены здания – ненесущие, из трёхслойных навесных стеновых сэндвич-панелей толщиной 150 мм. Крепление панелей к железобетонному каркасу здания выполняется с помощью самонарезающих болтов по типовым решениям фирмы-поставщика. Соединение сэндвич-панелей между собой - пазовое. Наружные стены помещений трансформаторов запроектированы из газобетонных блоков класса В3,0; D600; F75. Внутренние стены здания – из газобетонных блоков толщиной 300 и 200 мм. Стены из газобетонных блоков соединяются с колоннами каркаса при помощи анкеров с антикоррозийным покрытием. Пространственная жесткость и устойчивость здания обеспечивается жесткими узлами соединения колонн и балок перекрытия. Покрытие здания запроектировано в стальных конструкциях. Конструктивная схема покрытия - связевая. Балки запроектированы из прокатных профилей из стали марок С235, С245 и С255. Профилированный настил укладывается по прогонам с шагом 1,2÷2,4 м. Устойчивость конструкций покрытия обеспечивается установкой связей из квадратных трубчатых профилей и креплением профилированного настила самонарезающими болтами в каждой волне. Расчет конструкций здания выполнен с помощью вычислительного комплекса ЛИРА9.4. Относительная отметка 0,000 соответствует абсолютной отметке 3,700м. Резервуары противопожарного запаса воды - полуподземные, на естественном основании, со стенами толщиной 300 мм и днищем толщиной 200 мм из монолитного железобетона класса В25, F150, W8. Перекрытие – из сборных железобетонных ребристых плит толщиной 300 мм. Проектом предусмотрено устройство подземного маслосборника со стенами и днищем толщиной 300 мм из монолитного железобетона класса В20, F100, W6. Покрытие – из монолитного железобетона толщиной 250 мм. Гидроизоляция поверхностей, соприкасающихся с грунтом - оклеечная. Ограда территории подстанции предусмотрена из сборных железобетонных конструкций высотой 2,5 м. Ограда имеет верхнее дополнительное ограждение в виде спирального барьера безопасности «Егоза». Фундаменты ленточные на естественном основании. Фундаменты запроектированы в соответствии с инженерно-геологическими изысканиями, выполненными на участке строительства. Фундаменты здания подстанции - монолитные железобетонные, из бетона класса В30, F150, W6 на естественном основании. Под колоннами – отдельно стоящие столбчатые фундаменты, под стенами – ленточные, в зоне расположения подвала – в виде плиты толщиной 400 мм, с местными утолщениями под колонны до 500 мм, со стенами кессонного типа. Под фундаментами проектом предусмотрено устройство песчаной подушки из среднезернистого песка взамен супеси пылеватой мягкопластичной. В основании подушки залегают супеси пылеватые тугопластичные и твёрдые. Ожидаемая средняя осадка 2,0 см. Под всеми фундаментами предусмотрена бетонная подготовка из бетона класса В7,5 толщиной 100 мм. Уровень грунтовых вод зафиксирован на глубинах 1,0-2,0 м от поверхности земли. Максимальное положение уровня грунтовых вод в неблагоприятные периоды - вблизи поверхности земли. Грунтовые воды среднеагрессивны по содержанию агрессивной углекислоты и слабоагрессивны по содержанию сульфатов по отношению к бетону нормальной проницаемости. Проектом предусмотрена гидроизоляция стен подвала и фундаментной плиты, применение бетона пониженной проницаемости. Нормативная глубина промерзания грунтов 1,45 м. Проектом предусмотрено утепление стен подвала экструдированным пенополистиролом толщиной 50 мм.
