Проект котельной 30 Гкал/час

Базовая цена с НДС
Цена со скидкой
Цена $3,750.00
Скидка
Цена $3,750.00
Индекс: 26012200
Документация: Проектная, рабочая документация включая сметы
Разделы: все разделы
Объем данных: 569 МБ
Формат файлов: *.pdf, *.xlsx
Экспертное заключение: положительное
Котельная 30 Гкал/час
Проектная и рабочая документация включая сметы на строительство котельной 30 Гкал/час
Технико-экономические характеристики объекта капитального строительства
Площадь в границах ГПЗУ, м2: 15000
Площадь в границах проектирования, м2: 3200
Площадь застройки, м2: 606,40
Площадь твердых покрытий, м2: 1109,1
Площадь озеленения, м2: 1484,5
Количество надземных этажей, шт.: 1
Площадь здания, м2: 573
Строительный объем здания, м3: 4800
Класс энергосбережения: В соответствии с СП50.13330 здание котельной не подлежит классификации
Климатический район и подрайон: IIB
Ветровой район: I
Снеговой район: III
Интенсивность сейсмических воздействий, баллы: менее 6
Категория сложности инженерно-геологических условий: II
Мощность котельной, МВт: 36
Высота дымовой трубы, м: 24

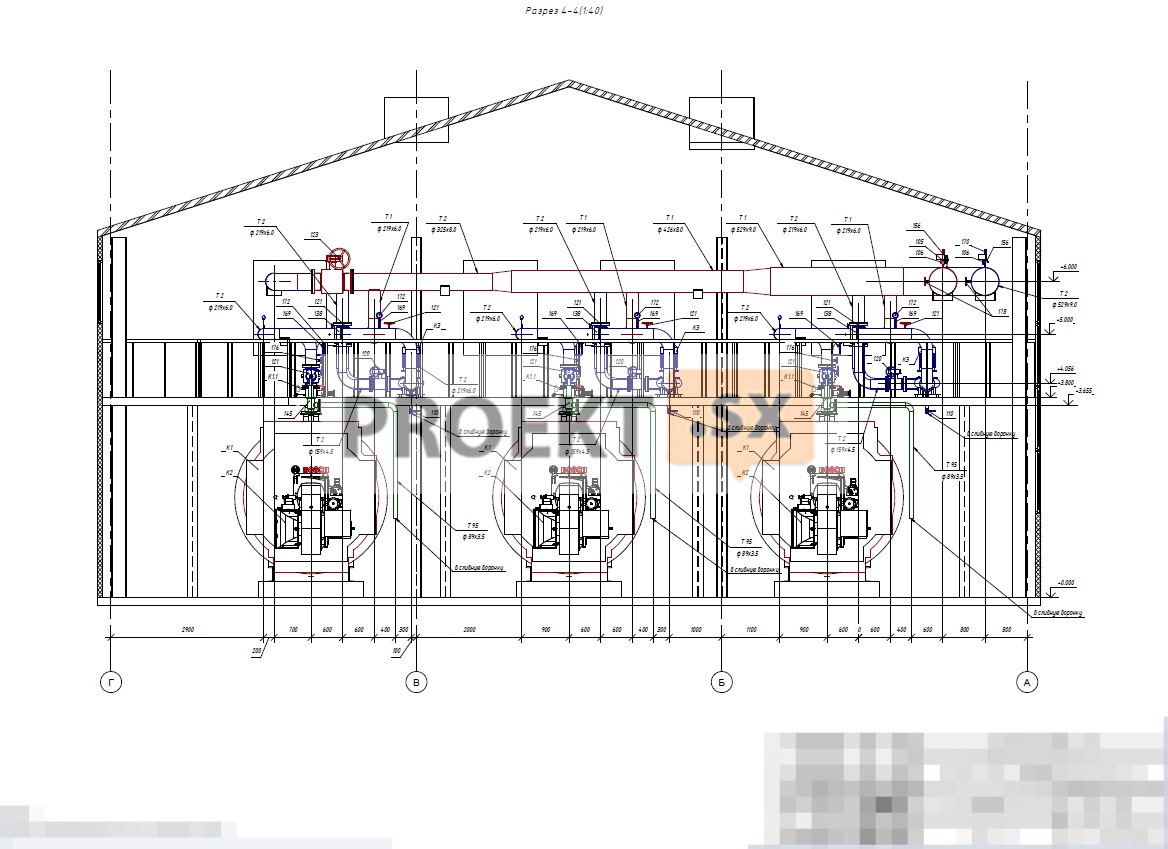

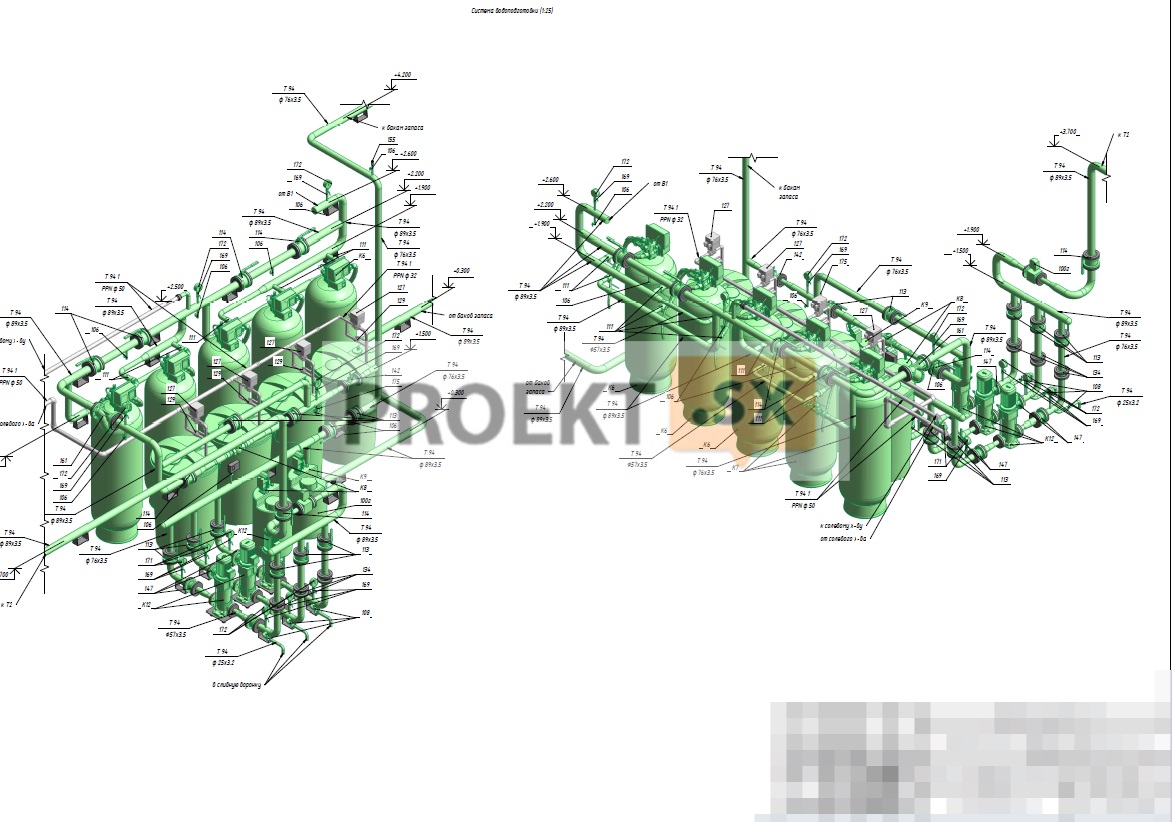

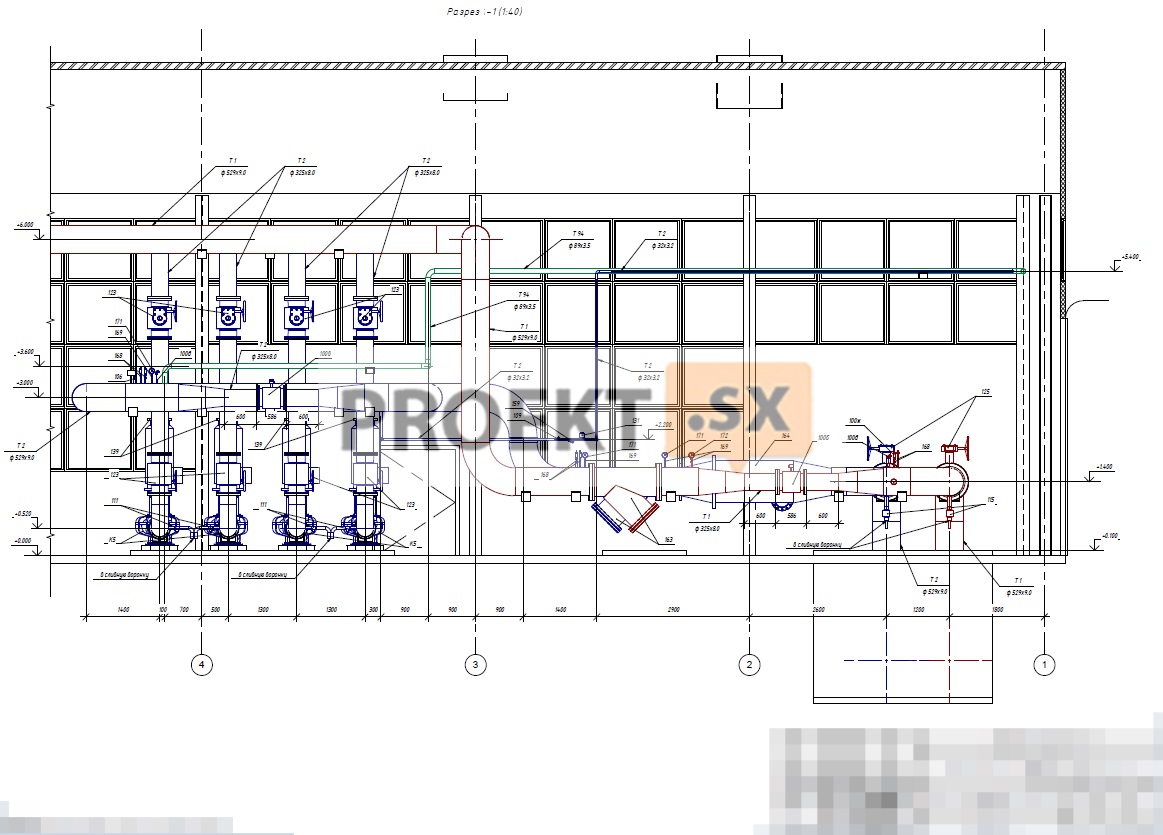

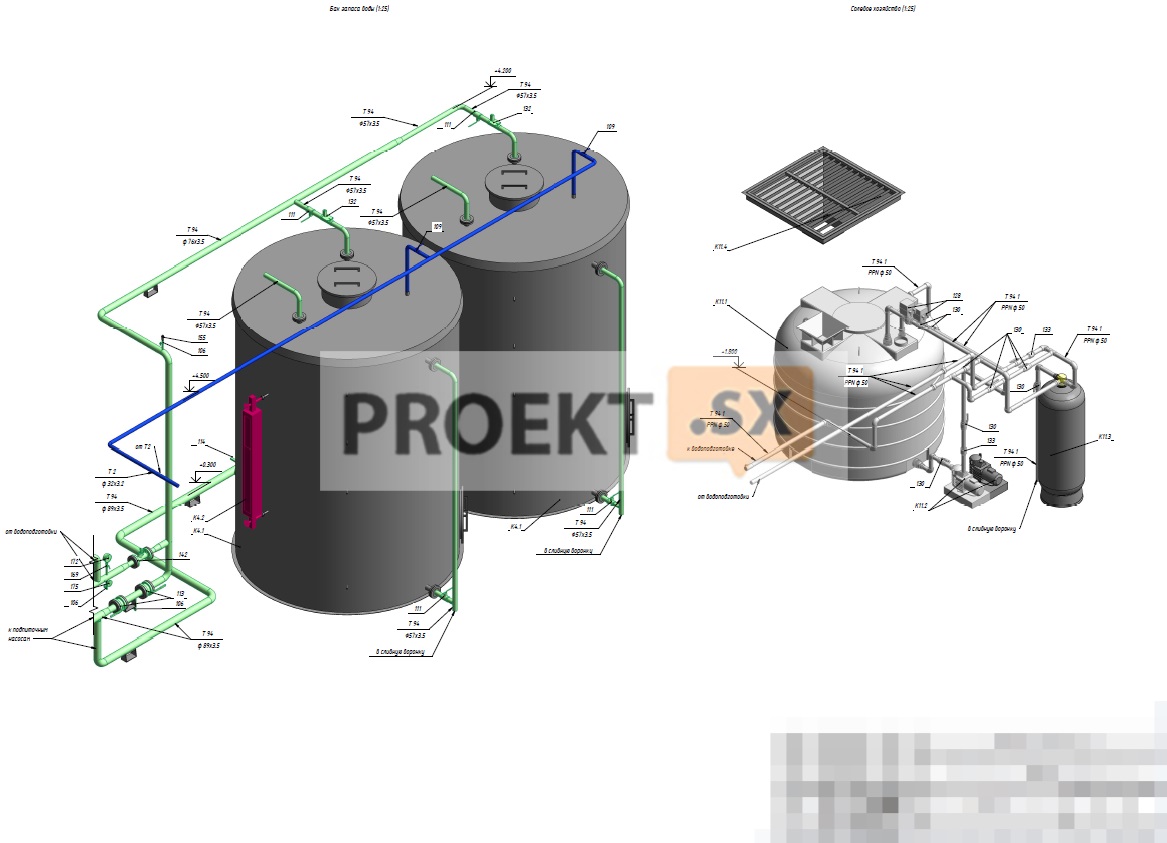

Тепломеханические решения.

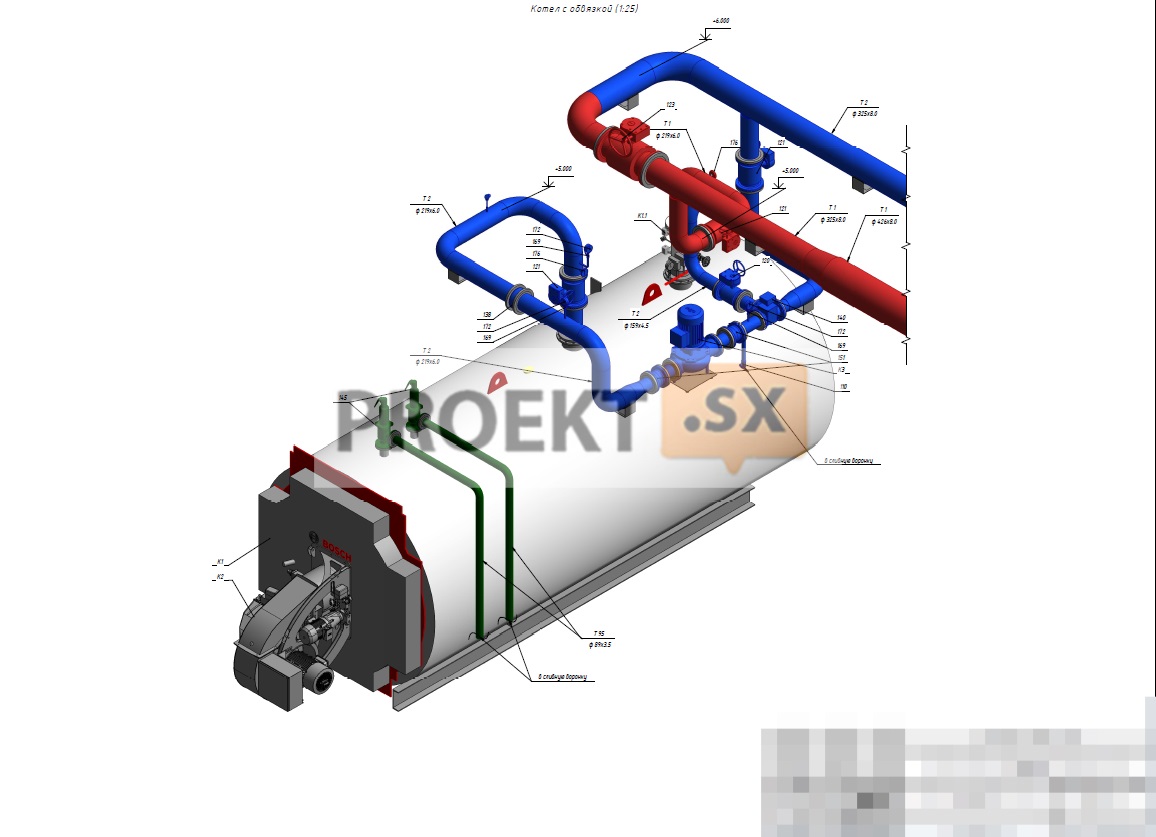

Для покрытия расчетных тепловых нагрузок в котельной предусмотрена установка трех водогрейных котлов Bosch UT-M 52, тепловой производительностью 12000 кВт каждый. Установленная мощность котельной составляет 36 МВт (30,96 Гкал/ч). Основное топливо – природный газ ГОСТ 5542. Аварийное топливо – не предусмотрено. Режим работы котельной – автоматизированный, без постоянного присутствия обслуживающего персонала. Система теплоснабжения – закрытая. Схема теплоснабжения – двухтрубная. Тепловая схема котельной принята одноконтурная с непосредственным присоединением к сетевому контуру. Параметры теплоносителя 110-70 оС. Котлы работают с постоянным температурным графиком, регулирование температуры осуществляется в ИТП объектов теплоснабжения по температуре наружного воздуха. Сетевые насосы поддерживают постоянный перепад давления в теплосети. Каждый котел оборудован насосом рециркуляции, который не допускает понижение температуры теплоносителя, подающего в котел не ниже 60оС. Сетевые насосы выбраны с учетом резервирования по схеме 3 рабочих + 1 резервный. В качестве сетевых насосов системы теплоснабжения приняты насосы IL 250/385-75/4 фирмы «Wilo», с параметрами Н= 46,14 м.вод.ст, G= 297,65 м3/ч. В случае аварийного повышения давления на каждом котле предусмотрена установка 2-х предохранительных клапанов. Компенсация теплового расширения воды в котловом контуре обеспечивается регулирующим клапаном с электроприводом, который сбрасывает избытки воды в баки химочищенной воды. Подпитка котлового и сетевого контуров выполняется химочищенной водой. Для приведения качества подпиточной воды в соответствие с требованиями тех-нологических потребителей в котельной установке предусмотрена автоматическая система водоподготовки. Кроме того, в котельной устанавливается вспомогательное оборудование: оборудование водоподготовки, фильтры сетчатые, затворы поворотные дисковые, обратные клапаны, шаровые краны, воздухоотводчики, приборы КИП и А.

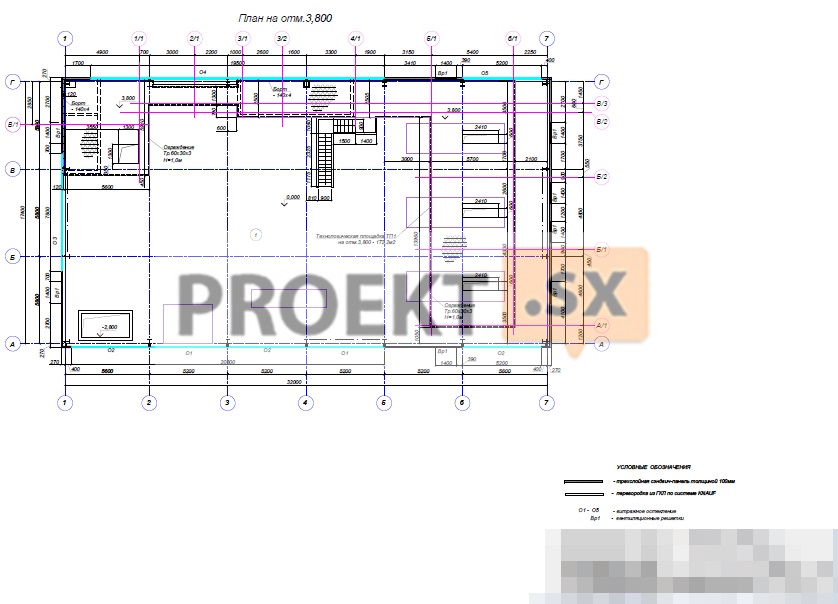

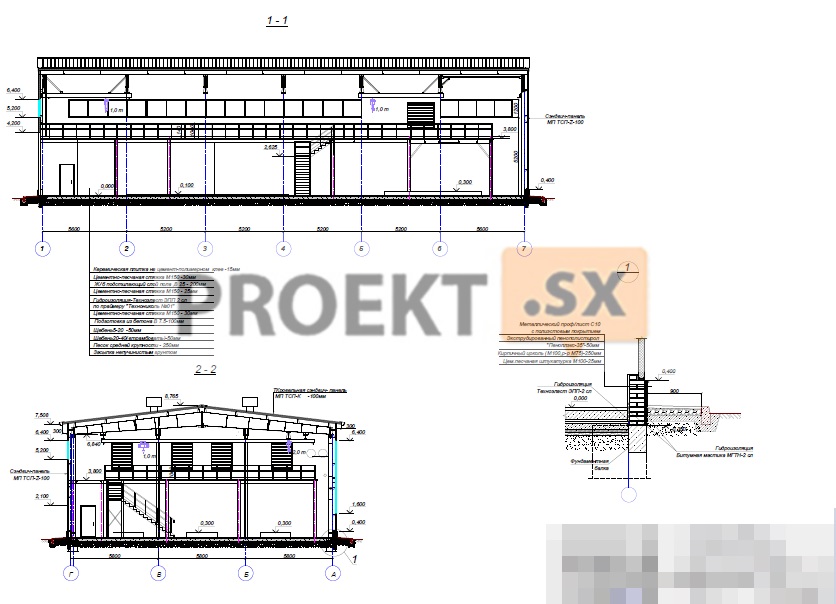

Конструктивные решения.

Конструктивная схема здания – каркасно-связевая с металлическим каркасом. Колонны и балки каркаса, стойки фахверка – сварные, из стального листового проката. Колонны и стойки фахверка – двутаврового сечения, балки – двутаврового переменного сече-ния с уклоном верхнего пояса 12%. Технологическая площадка – из металлических конструкций: стойки – из двутавра № 20К1, балки – из двутавра № 25Б2 и швеллера № 18, 18Б2, покрытие – из стального листа с чечевичным рифлением толщиной 5 мм по обрешетке из швеллера № 5. Лестница на технологическую площадку – металлическая, двухмаршевая. Подвесное подъемно-транспортное оборудование: тали электрические канатные пере-движные грузоподъемностью: 1.0 т – 2 шт., 2 т – 1 шт. Фундаменты – столбчатые, из монолитного железобетона (бетон кл. В25, арматура кл. АIII), размер подошвы 2,40х2,70 м и 2,40х2,40 м по бетонной подготовке (бетон кл. В7,5) тол-щиной 100 мм и песчаной подготовке толщиной 450 мм с послойным тромбованием. Отметка подошвы фундаментов -2,05 м (абс. отм. 129,45 м). Основанием подошвы фундаментов служит песчаная подушка из среднезернистого песка. Расчетное сопротивление грунта – 180 кН/м2, давление - 164 кН/м2. Цоколь – керамический кирпич толщиной 250 мм, утеплитель – «Пеноплэкс-35» толщи-ной 50 мм, профлист С 10 с покрытием. Сопротивление теплопередачи Rо=1,70 м2оС/ Вт. Наружные стены – из сэндвич-панелей с минераловатным утеплителем толщиной 100 мм. Сопротивление теплопередачи Rо=2,02 м2оС/ Вт. Перегородки – каркасные по системе KNAUF, поэлементной сборки из гипсокартонных листов с заполнением минераловатными плитами. Покрытие – из кровельных сэндвич-панелей с минераловатным утеплителем толщиной 100 мм по прогонам из оцинкованных Z-образного профиля 280х80х2. Сопротивление тепло-передачи Rо=2,68 м2оС/ Вт. Дымовая труба – трехствольная: Д=1100/1000 мм (3 шт.), H=24,00 м. Несущим элементом дымовой трубы служит металлическая мачта решетчатой конструк-ции, в сечении равносторонний треугольник со стороной 2,00 м, высотой 22,25 м. Несущая мачта состоит из двух секций выстой: по 12, м и 10,25 м. Металлический каркас решетчатой мачты: стойки – из трубы 219х10 мм, распорки и рас-косы – из трубы 89х5 мм. Каждая стойка крепится к фундаменту 4 анкерами болтами М42. К мачте крепятся три дымохода, Дв=1000 мм, Дн=1100 мм. Стволы газоходов высотой 24,00 м – заводского изготовления фирмы «Балтвент» – из нержавеющей стали толщиной 1,0 мм Д=1000 мм. Тепловая изоляция – из миненаловатных матов ROCKWOOL толщиной 50 мм и внешней оболочкой – из нержавеющей стали толщи-ной 0,5 мм. Площадка на отметке +21,83 м, молниеприемник до отметки +25,00 м. Фундамент – столбчатый, из монолитного железобетона (бетон кл. В25, арматура кл. АIII), размер подошвы 5,40х5,40 м, по бетонной подготовке (бетон кл. В7,5) толщиной 100 мм и песчаной подготовке толщиной 0,45 м с послойным тромбованием. Отметка подошвы фундамента -2,25 м (абс. отм. 129,25 м). Основанием подошвы фундамента служит песчаная подушка из среднезернистого песка. Расчетное сопротивление грунта – 200,0 кН/м2, давление – 118 кН/м2. Все металлоконструкции предусматривается окрасить за 2 раза эмалью ПФ-115 по грун-ту ГФ-021.
