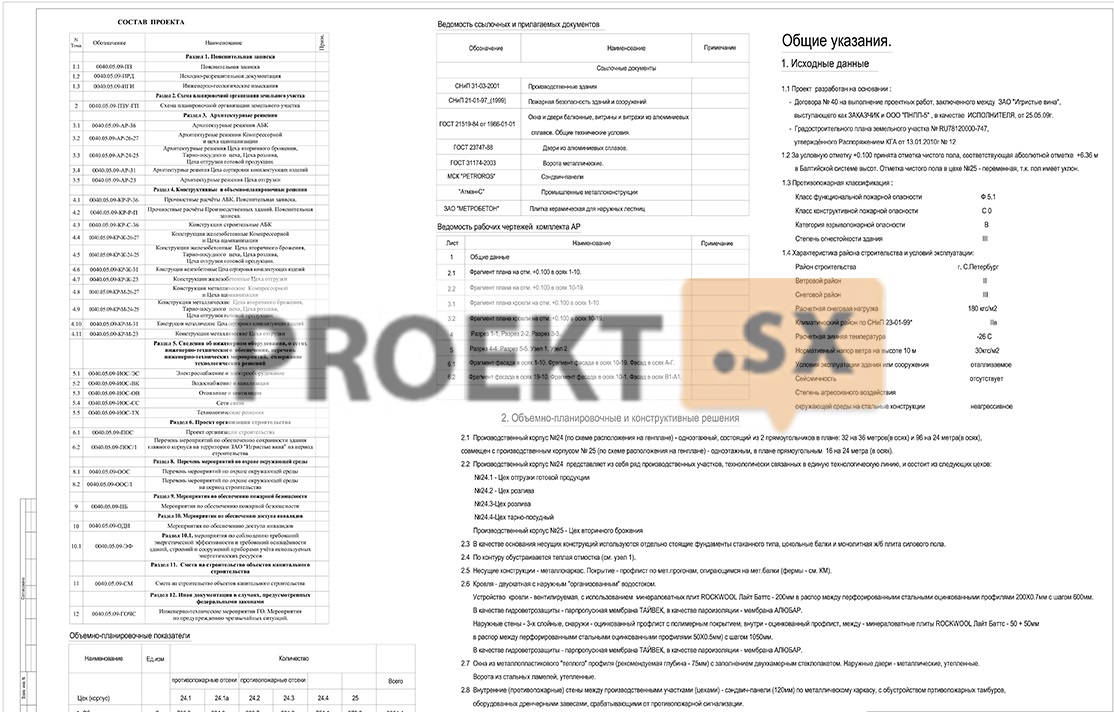

Архитектурные и объемно – планировочные решения

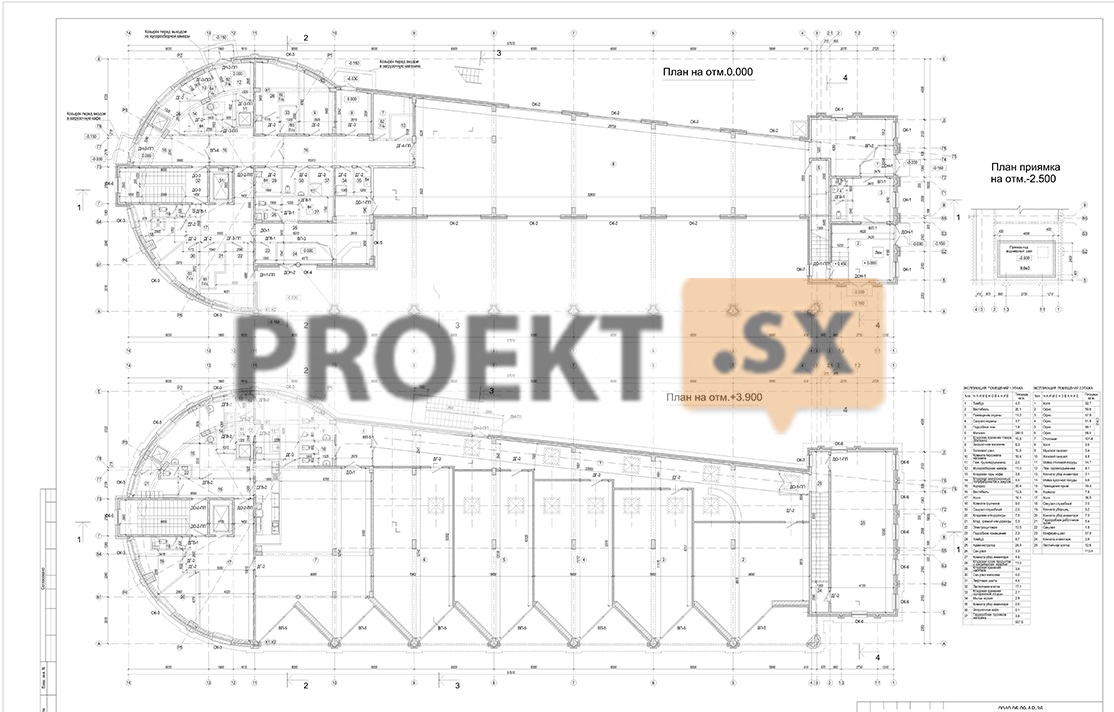

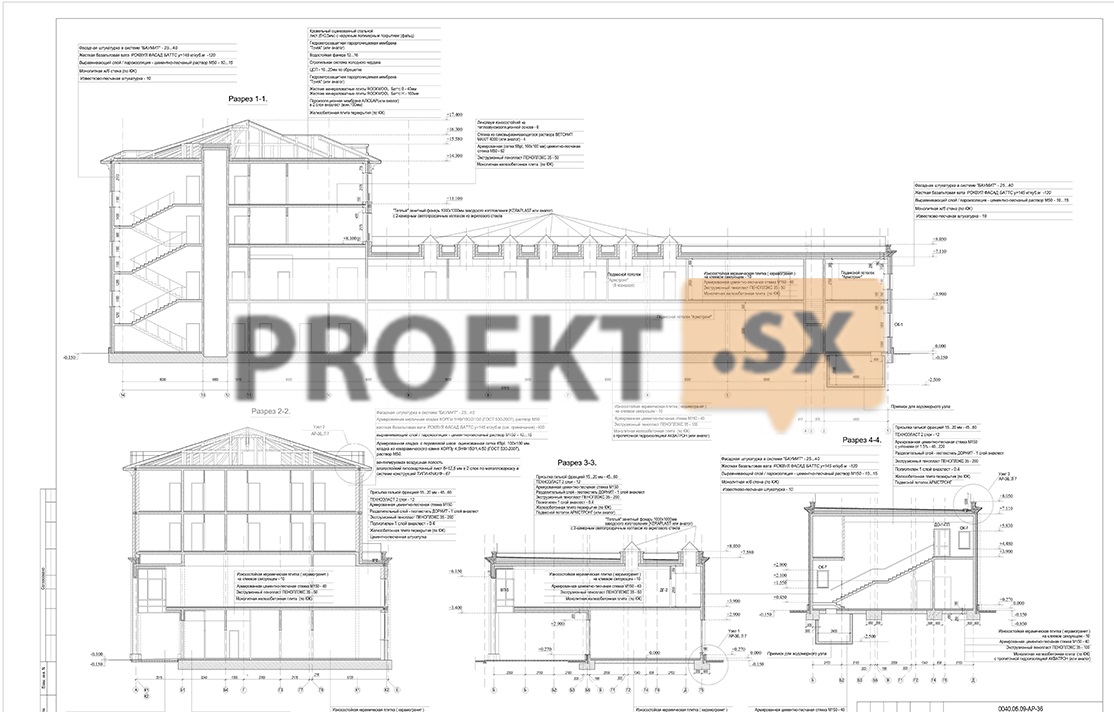

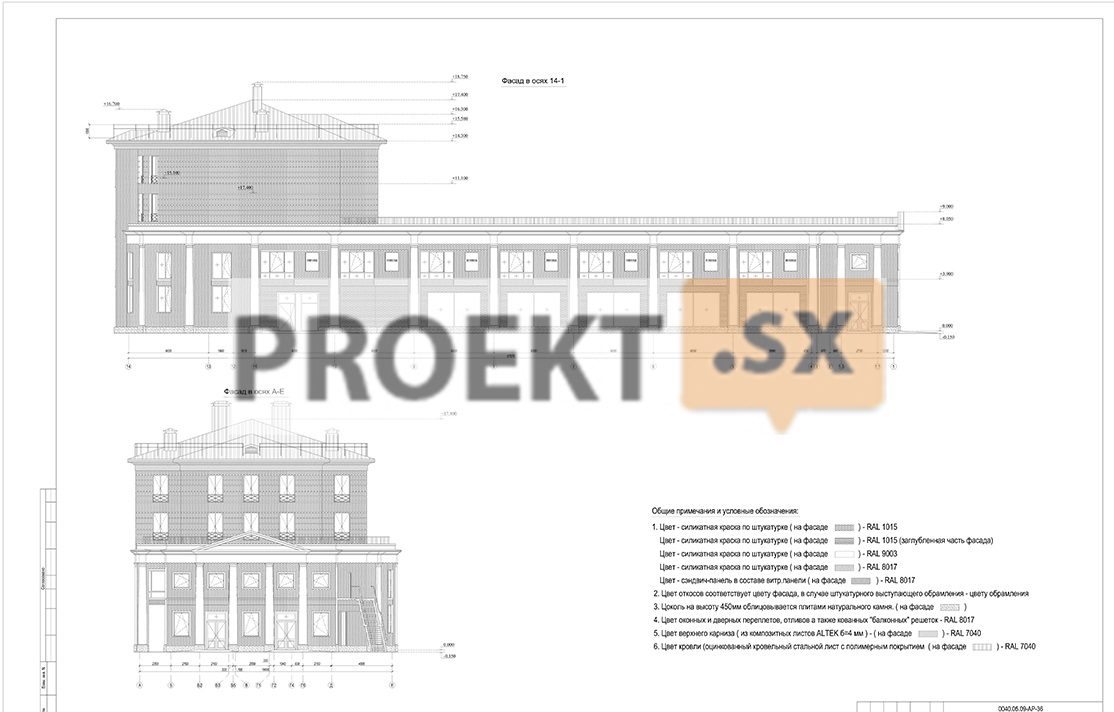

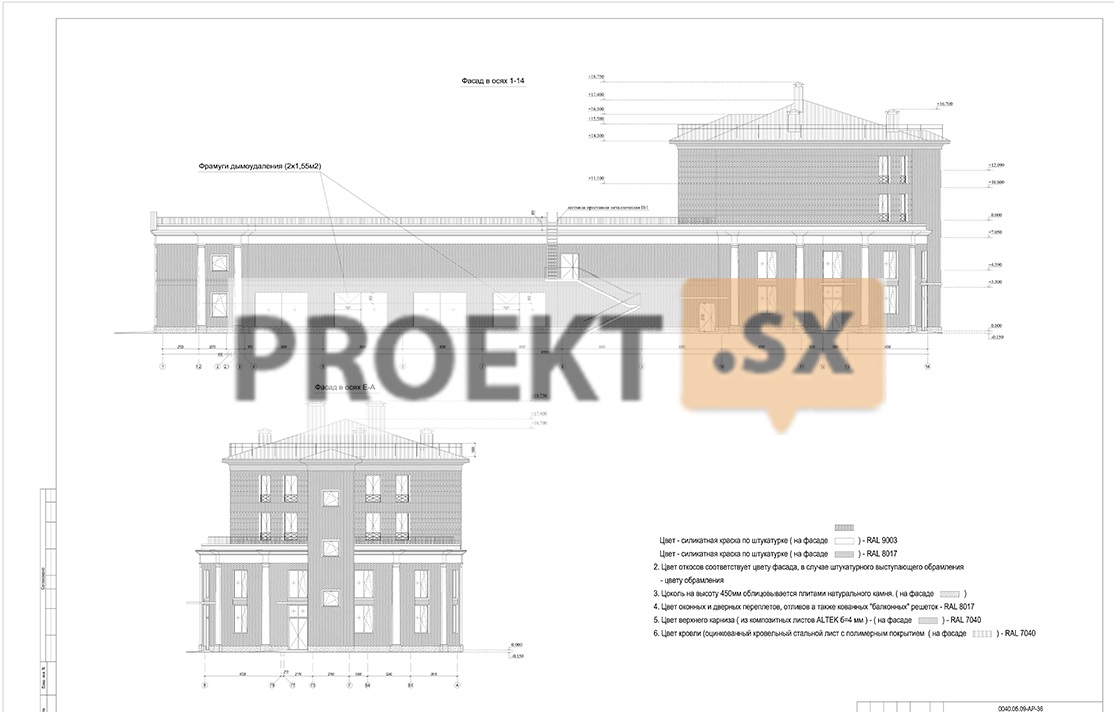

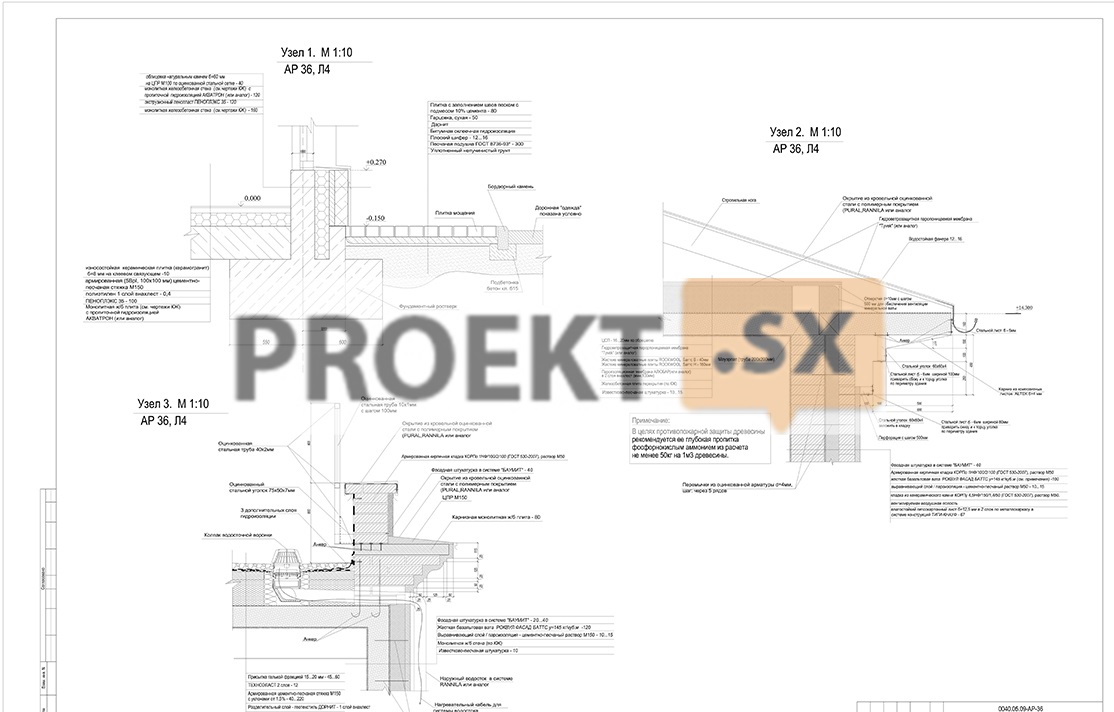

Административно-бытовой корпус. Решение фасадов здания АБК решено в стиле классицизма с элементами современной архитектуры с учетом окружающей исторической застройкой. Здание решено с переменной этажностью: 4-х этажная часть корпуса - цилиндрической формы, протяжённая часть решена в 2 этажа. За условную отметку 0.000 принят уровень чистого пола первого этажа. В части корпуса размещен вход в магазин с проходной. Помещения в АБК по функциональной схеме, распределены по этажам: 1 этаж – кроме проходной с КПП - магазин фирменной торговли, подсобные помещения магазина и кафетерия, пункт охраны. 2 этаж - помещения администрации и кафетерий для работников завода на 36 мест, подсобные помещения кафетерия. 3-4 этажи – кабинеты сотрудников магазина, кафетерия, служащих предприятия. Связь между этажами здания обеспечивается лестницами, пассажирским лифтом и подъемниками для технологических нужд. Плита пола 1-го этажа корпуса – монолитная, железобетонная, толщиной 250мм, За относительную отметку +0.000 принята отметка верха плиты силового пола. Отметка чистого пола принята +0.100. Наружные стены надземной части трехслойные: c внутренней стороны из керамического кирпича, монолитного железобетона с утеплителем и наружный слой - штукатурка по сетке (как вариант - кирпич со штукатуркой). Внутренние стены - монолитные толщ. 120 и 160мм. Внутренние перегородки - из ГКЛ в 2 слоя по металлокаркасу - 100÷150мм, со звукоизоляцией из минераловатной плиты. Междуэтажные перекрытия – железобетонные, монолитные толщиной 200мм. По контуру перекрытий предусмотрена балка сечением 300x700мм для восприятия нагрузки от стенового ограждения. Цоколь на высоту 450мм запроектирован облицованным плитами натурального камня. Кровельная конструкция на четырех этажной части - чердачная из металлических оштукатуренных стропил, кровельное покрытие - оцинкованный лист. Утеплитель чердачного перекрытия - минераловатные плиты - 200мм. Внутренние двери – деревянные, индивидуального изготовления. Окна из алюминиевого профиля с заполнением однокамерными стеклопакетами. Окна на 3 и 4 этаже, обращённые в сторону набережной, предусмотрены с шумопоглощающими вентиляционными клапанами. Наружные двери – деревянные, индивидуального изготовления. На фасаде четырехэтажной части корпуса предусмотрены «французские» окна. По контуру двух этажного корпуса запроектировано витражное остекление. На двухэтажной части здания кровля плоская бесчердачная. Утеплитель перекрытия - минераловатная плита. Для освещения коридора второго этажа в кровле предусмотрены зенитные фонари 1000х1000мм заводского изготовления с 2-х камерным светопрозрачным колпаком. Наружные водосточные системы запроектированы по обрезу кровли и, кроме функционального назначения, являются декоративным элементом фасада. Высота корпуса АБК до верха конька 16,82м. Высота помещений административно-бытового корпуса от пола до низа перекрытий на 1-м этаже – 3,3м. Высота помещений 3-го и 4-го этажей – 2,7м. Компрессорная и цех шампанизации. Цех шампанизации и компрессорная запроектированы в виде единого здания. За относительную отметку +0.000 принята отметка верха плиты силового пола. Отметка чистого пола принята +0.100 (в цехе шампанизации +0.100 верх лотка для сбора протечек). Цех шампанизации (корпус № 26) одноэтажное производственное здание. Высота здания от уровня чистого пола до конька 14.5м. габариты в осях 24.2х42.34м. Со стороны оси 6 к корпусу примыкает компрессорная. В цеху расположено технологическое оборудование для приёма, хранения, купажирования и подготовки вина для шампанизации, подачи его для подготовки к розливу в цех вторичного брожения. Компрессорная (корпус № 27) одноэтажное производственное здание, примыкающее по оси «6» к зданию цеха шампанизации. Высота здания от уровня чистого пола до конька – 5,0м. Габариты цеха осях 6,0х8.4м. В компрессорной расположено оборудование для подготовки хладоносителя и подачи его в цех шампанизации. Несущие конструкции – металлокаркас. Покрытие - профлист по мет. прогонам, опирающимся на мет. балки. Наружное стеновое ограждение запроектировано из оцинкованного стального профлиста с заводским полимерным покрытием с заполнением минералватными плитами толщиной 100мм. С внутренней стороны между профлистом и минералватными плитами предусмотрена пароизоляция, с наружной стороны в качестве ветрозащиты – ветрозащитная пленка типа «ТАЙВЕК». Вентиляция стенового ограждения предусматрено в полостях наружного профлиста. Со стороны корпуса 26 в компрессорной предусмотрена противопожарная стена из пустотелого кирпича толщиной 250мм. Состав кровли – нижний слой - профлист по нижней полке металлической конструкции, по профлисту пароизоляция и минераловатные плиты толщиной 200 мм, по утеплителю предусмотрена ветрозащитная пленка типа «ТАЙВЕК» и верхний слой - профлист. Остекление компрессорной - стеклопакет в алюминиевом переплете. Остекление цеха шампанизации предусмотрено ленточное по боковой фасадной линии и в обоих торцах. В кровле предусмотрены люки дымоудаления, срабатывающие от пожарной сигнализации. Двери в обоих цехах - стальные, утеплённые. Ворота в цехе 26 предусмотрены из стальных ламелей, с калиткой – подъемно-секционные, утепленные, ширина – 4,08м; высота – 4,20м. Внутренняя отделка. Стены и потолок цехов - профилированный металлический лист с заводским полимерным покрытием. Колонны и другие металлические детали каркаса - влагостойкая краска в 2 слоя. Покрытие пола - напольная керамическая плитка. В цеху № 26 Между осями Б и В запроектирован лоток с трапом для  технологического слива и уборки помещения. Чистый пол имеет уклон в сторону лотка Сигнальная и предупредительная окраска оборудования. Окраска поверхности технологического оборудования и коммуникаций предусмотрена в соответствии с ГОСТ 12.4.026-2001, 14202-69 и др. Фасады запроетированы в традиционном промышленном стиле – про-флист, окрашенный в светло-жёлтый цвет (по каталогу: RAL 1015). Цеха вторичного брожения (корпус 25 на генплане), тарно-посудный (корпус 24.4 на генплане), розлива (корпуса 24.2, 24.3 на генплане), отгрузки готовой продукции (корпус 24.1 на генплане), Корпуса запроектированы в виде единого блока, разделённого на противопожарные отсеки, площадью менее 1000м2, перегородками из кирпича и газобетона. По осям «5», «13», «17» предусмотрены деформационные швы. За относительную отметку +0.000 принята отметка верха плиты силового пола. Отметка чистого пола принята +0.100. В корпусе 25 отметка +0.100 - верх лотка для сбора протечек. Цех вторичного брожения. Одноэтажное производственное здание. Высота здания от уровня чистого пола до конька – 12.0м. габариты цеха в осях 24.0х16.0м. По оси «17» цех примыкает к корпусу тарно-посудного цеха (24.4) и отгорожен от него кирпичной противопожарной перегородкой 380мм. В цеху размещена технология подготовки готового шампанского к розливу. Технологическое оборудование предусмотрено в виде акратофоров, различной ёмкости, насосов-дозаторов, фильтров и пр. В полу помещения запроектирован лоток с трапом для технологического слива. Тарно-посудный цех - корпус 24.4 Тарно-посудный цех отделён от корпуса 25 кирпичной перегородкой 380мм. От цеха розлива отделен газобетонной перегородкой по оси «13» - 300мм. Высота помещения от уровня чистого пола до конька – 8.5м, габариты цеха в осях - 24х32м. В цеху предусмотрена подготовка стеклянной тары к розливу шампанского и установка на конвейер. Цеха розлива. Высота одноэтажных корпусов от уровня чистого пола до конька – 8,5м. Ширина корпусов в осях «А - В» - 24м, длина в осях «5 - 10» - 40м, в осях «10 - 13» - 24м. Цеха разделены перегородкой из пенобетона толщиной 300мм по оси 10 и перегородками по оси «5» от помещения цеха отгрузки и по оси «13» от тарно-посудного цеха. В цехах размещены конвейеры по розливу шампанского и по розливу вина Цех отгрузки готовой продукции – корпус 24.1 Корпус цеха примыкает к корпусу 24.2, и отгорожен от него пенобетонный стеной толщиной 300мм. Высота помещения от уровня чистого пола до конька – 8.5м. Габариты корпуса в осях 36,2х32.3м. Корпус разделён на 2 противопожарных отсека пенобетонной стеной - 300мм. В противопожарных перегородках предусмотрены проёмы с установкой противопожарных дверей, подъёмных противопожарных ворот с калитками для прохода людей. В разделительной стене предусмотрены проёмы для конвейерной ленты с противопожарными тамбурами, размером 1х4м. В тамбурах предусмотрена система дренчерной завесы на случай возникновения пожара, срабатывающая от пожарной сигнализации. Несущие конструкции цехов аналогичные с конструкциями компрессорной и цеха шампанизации. Остекление цехов Оконные переплеты предусмотрены из металлопластикового профиля с однокамерными стеклопакетами в алюминиевом переплете. В корпусе 24.4 со стороны корпуса 32 окна заложены стеклоблоками из противопожарных соображений. В кровле установлены люки дымоудаления, срабатывабщие от пожарной сигнализации. Двери в корпусах стальные, утеплённые. Ворота предусмотрены из стальных ламелей – подъемно-секционные, утепленные, ширина – 4,08м; высота – 4,20м. Некоторые ворота имеют калитки для прохода и эвакуации людей во время пожара. Внутренняя отделка. Стены и потолок цехов - профилированный металлический лист с заводским полимерным покрытием. Колонны и другие металлические детали каркаса - влагостойкая покраска в 2 слоя. Кирпичные и пенобетонные перегородки предусмотрены с оштукатуриванием и окраской влагостойкой краской в 2 слоя на  высоту 1.8м, выше водоэмульсионной краской. Покрытие пола - напольная керамическая плитка. В корпусе 25 за относительную отметку +0.000 принята отметка плиты силового пола. Отметка чистого пола принята +0.100 - верх лотка для сбора протечек). Окраска поверхности технологического оборудования и коммуникаций предусмотрена в соответствии с ГОСТ 12.4.026-2001, 14202-69 и др. Фасады запроектированы в традиционном промышленном стиле – профлист, окрашенный в светло-жёлтый цвет (по каталогу: RAL 1015). Цех сортировки комплектующих изделий. Цех сортировки готовой продукции - одноэтажное прямоугольное в плане здание, габариты в осях 16,2х45,7м. Высота здания от уровня чистого пола до конька – 6,58м. За относительную отметку +0.000 принята отметка верха плиты силового пола. Отметка чистого пола принята +0.100 Корпус разделён на 3 противопожарных отсека перегородками из сэндвич-панелей 120мм с полимерным покрытием по металлическому каркасу, расположенных по осям 6 и 11.. В проемах противопожарных перегородок предусмотрены проёмы с установкой противопожарных подъемных ворот и дверей (EI30). Назначение здания – приём комплектующих изделий, распаковка их и подготовка к подаче на конвейер в цеха розлива. Несущие конструкции – металлокаркас. Покрытие - профлист по металлическим прогонам, опирающимся на металлические балки. Решения по наружному стеновому ограждению, кровле, остеклению, дымоудалению, по дверям и воротам, внутренней отделке, по полам, окраске технологического оборудования и по решению фасадов цехов 25, 24.4, 24.3, 24.2, 24.1 аналогичны решениям, принятым для корпусов 26, 27. Цех отгрузки. Цех отгрузки - одноэтажное производственное здание. Высота здания от уровня чистого пола до конька – 10,4м. Многоугольное в плане. Ширина в осях «А - Д» - 20,67м., в осях «А - В» - 14,4м., в осях «А - Б» - 7.2м., длина в осях «1 - 9» - 32.3м., в осях «1 - 5» - 24м., в осях «1 - 3» - 12м. За относительную отметку +0.000 принята отметка верха плиты силового пола. Отметка чистого пола принята +0.100. Цех предназначен для приёмки с линии розлива, временного хранения и отгрузки продукции предприятия. Несущие конструкции – металлокаркас. Покрытие - профлист по металлическим прогонам, опирающимся на металлические балки. Решения по наружному стеновому ограждению, кровле, остеклению, дымоудалению, по дверям и воротам, внутренней отделке, по полам, окраске технологического оборудования и по решению фасадов аналогичны решениям, принятым для корпусов 26, 27. Мероприятия по обеспечению доступа инвалидов. В соответствии с заданием на проектирование, утвержденного заказчиком, на территории производственных корпусов не предусматривается деятельность граждан, относящихся к категории маломобильных групп населения. В соответствии с требованиями ВСН 62-91 предусмотрено пребывание указанных групп на непроизводственной территории. Для этого предусмотрены соответствующие покрытия пешеходных путей.

Конструктивные и объемно-планировочные решения

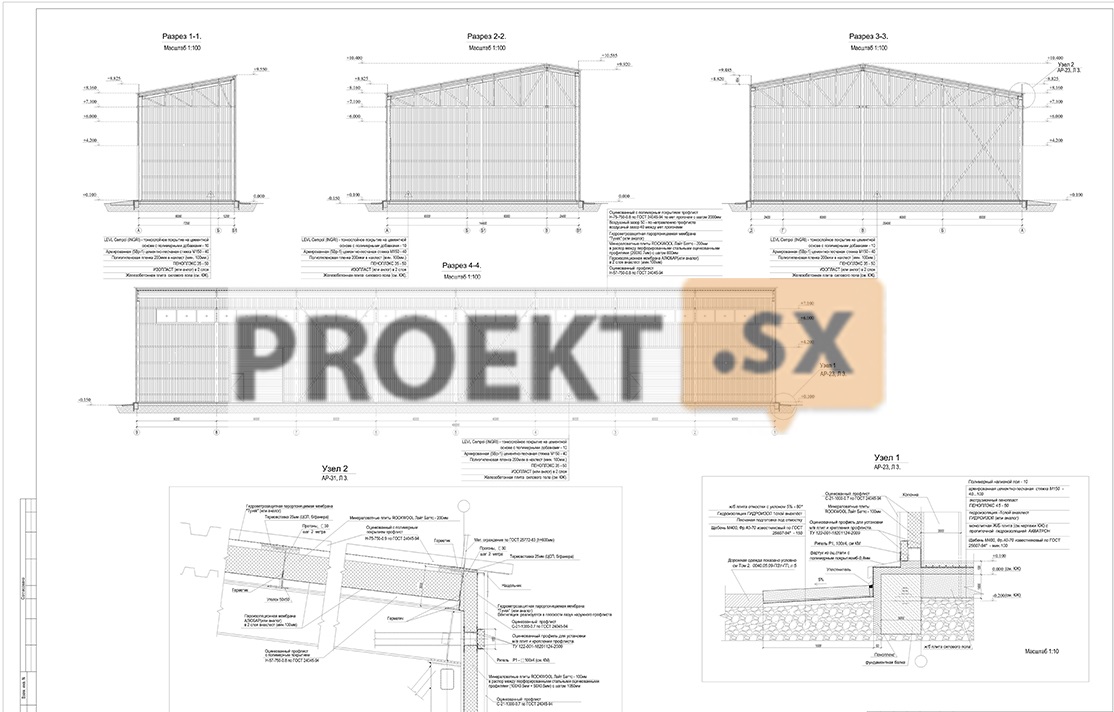

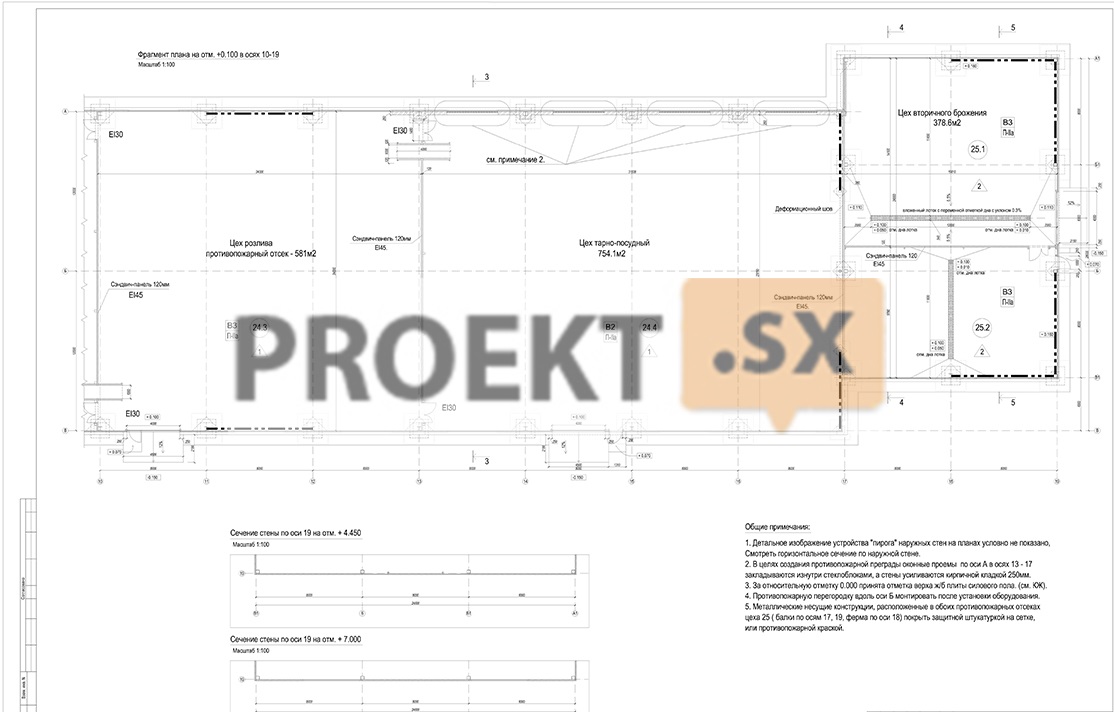

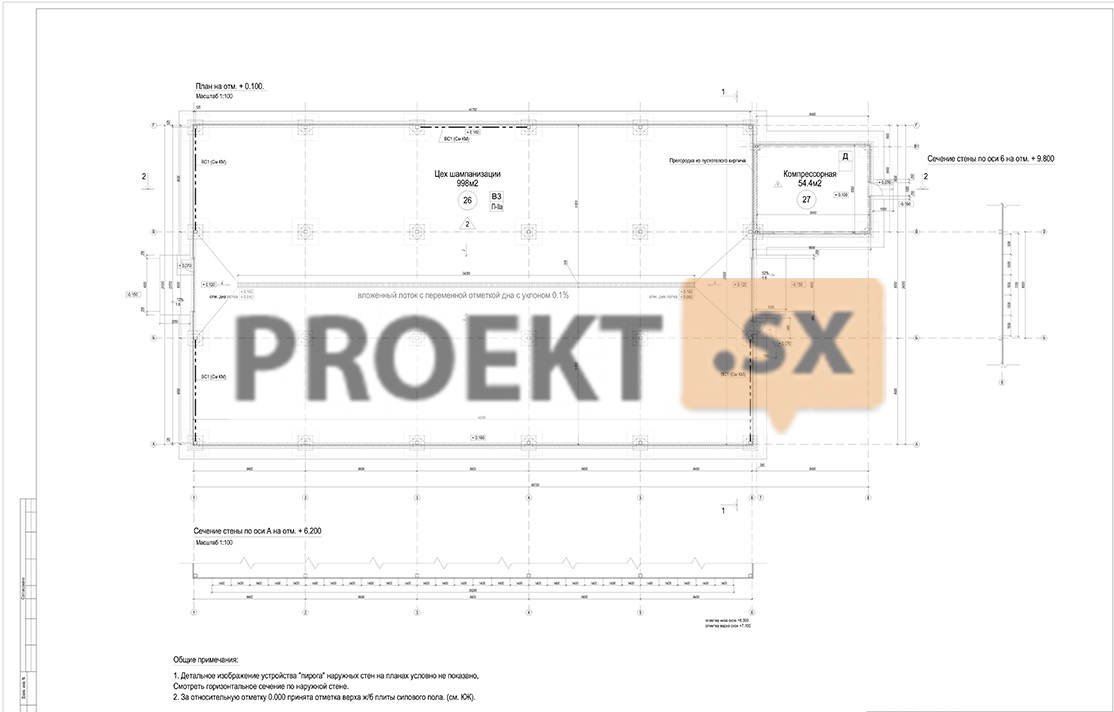

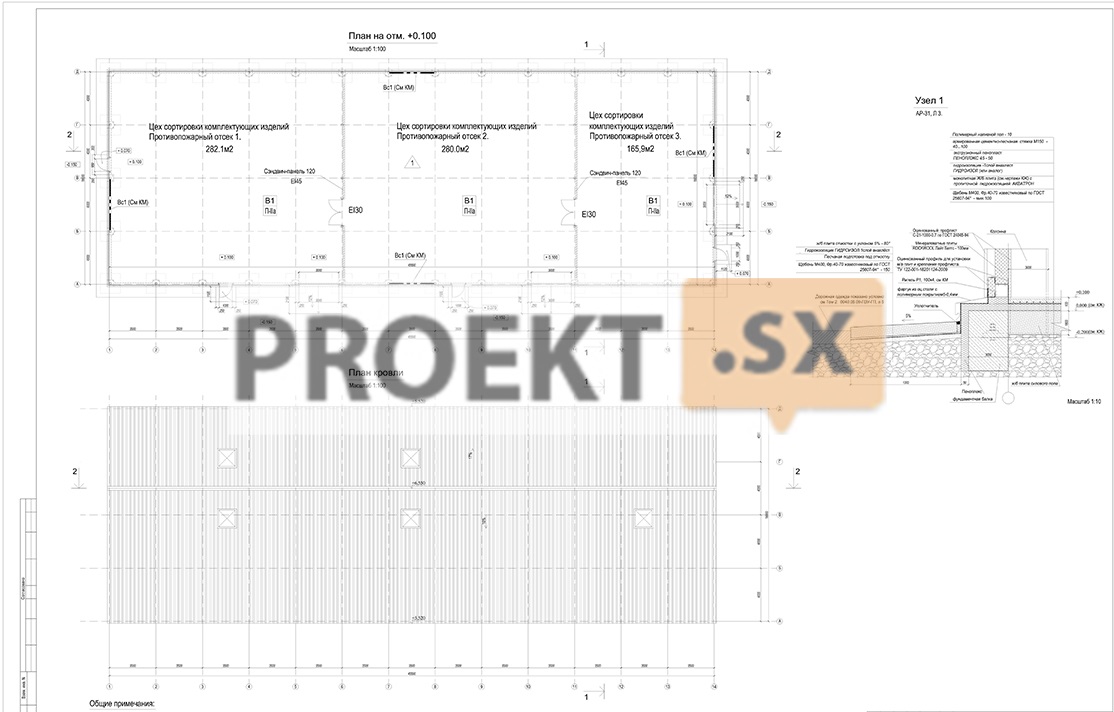

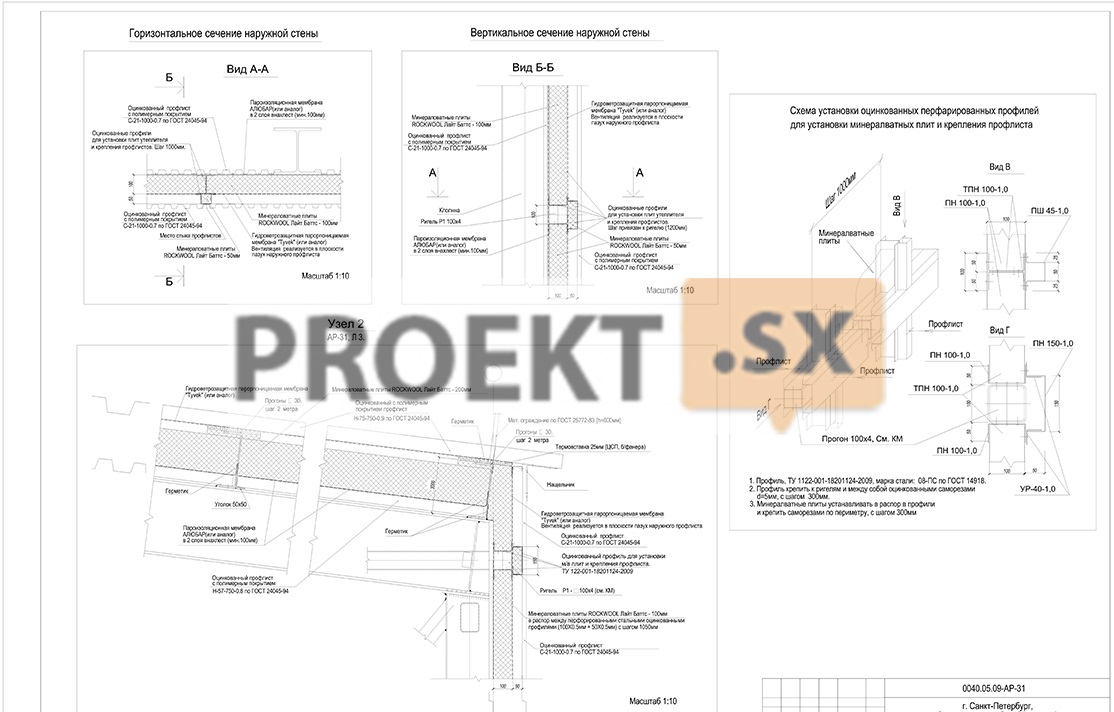

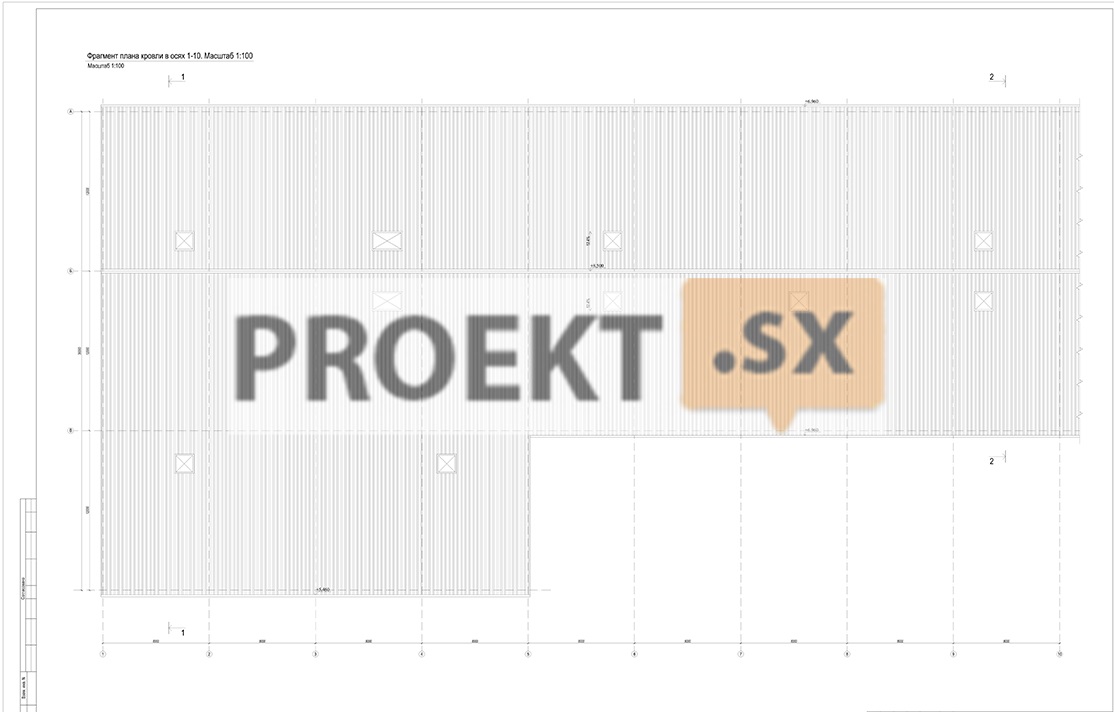

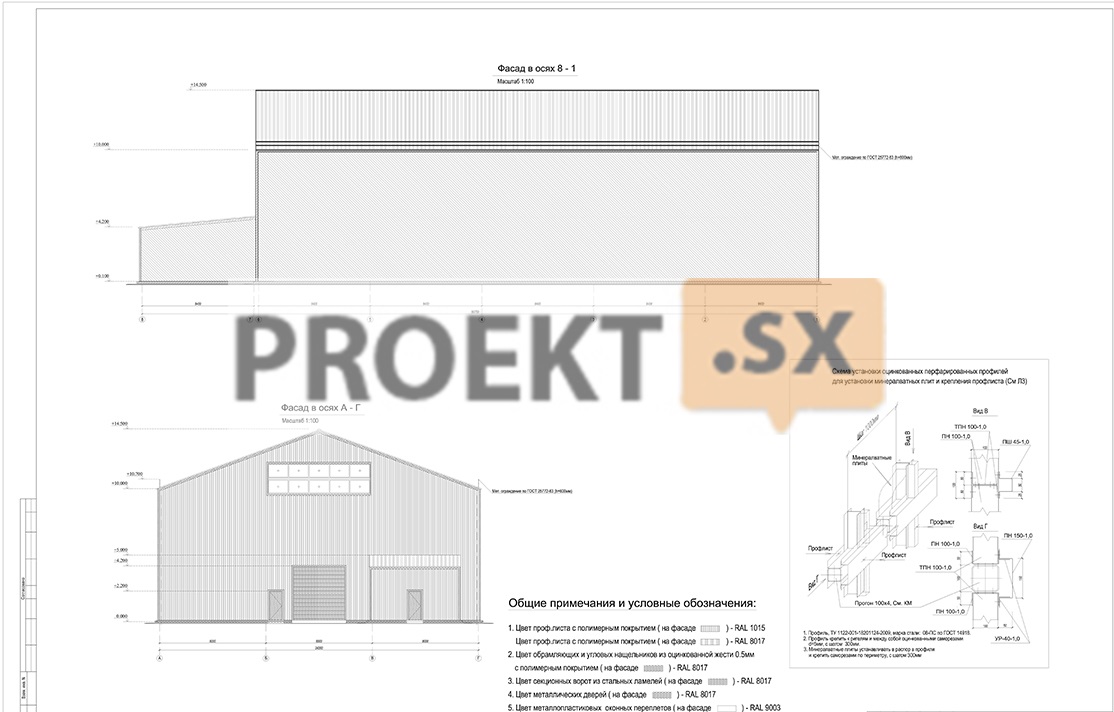

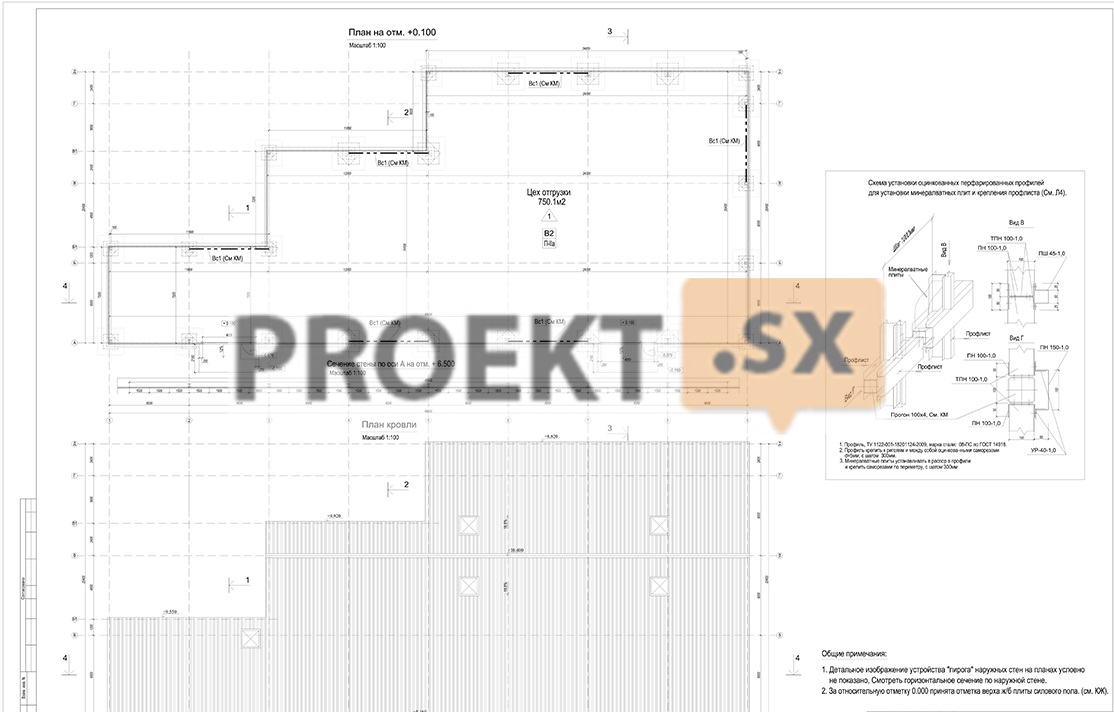

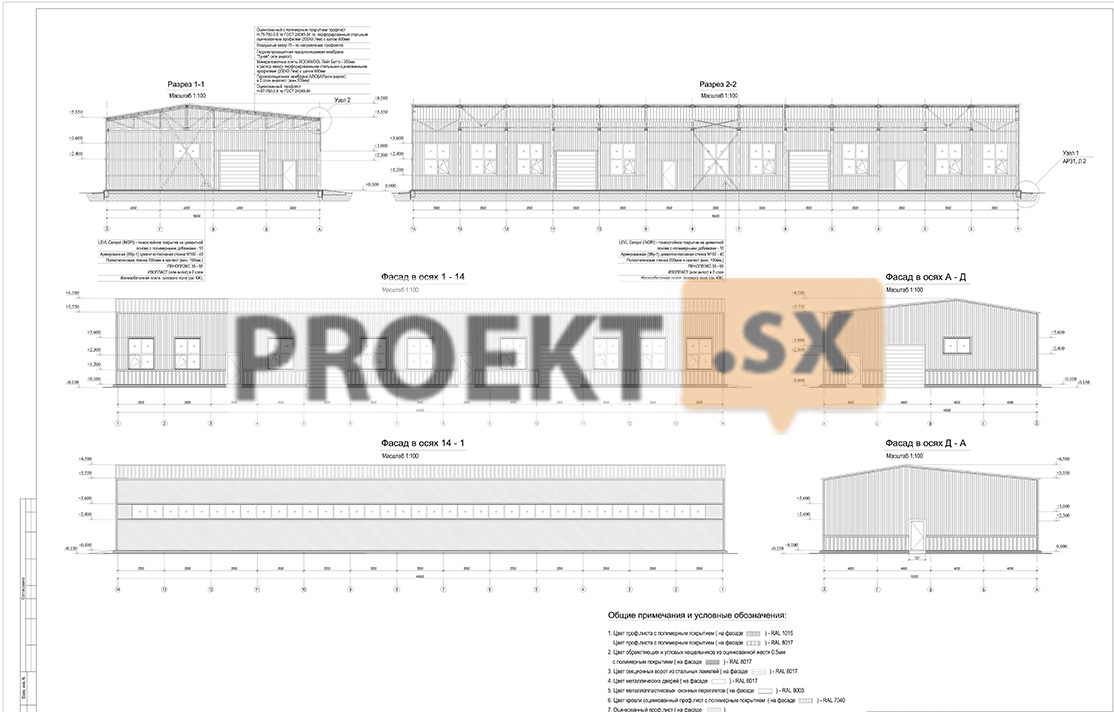

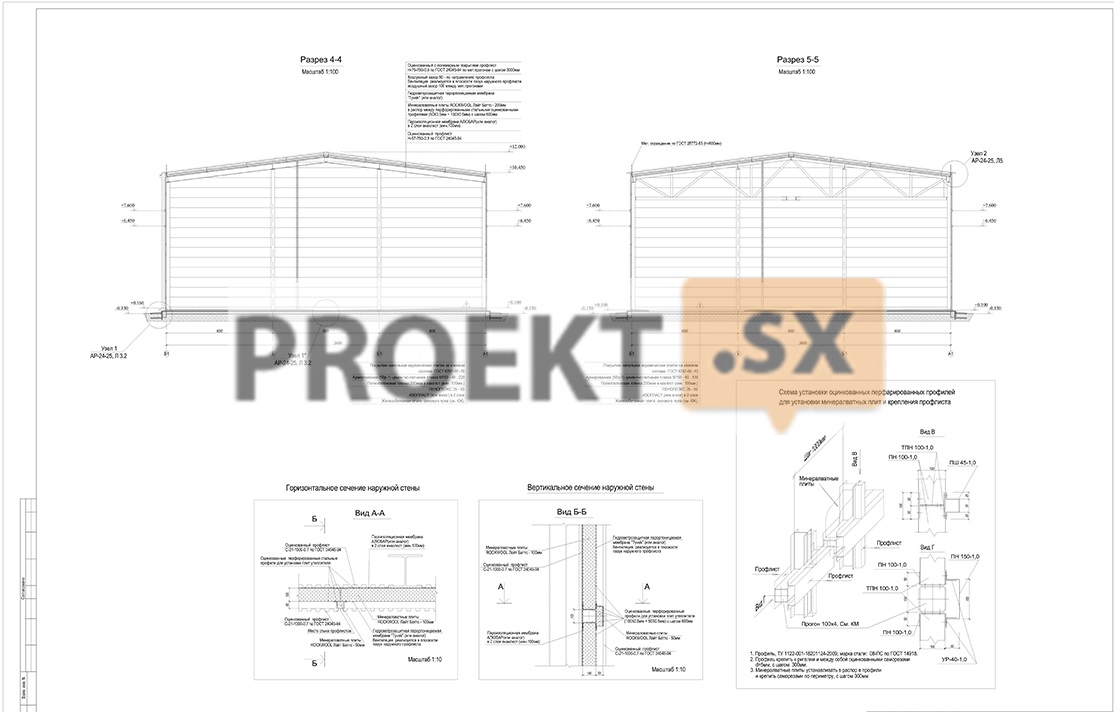

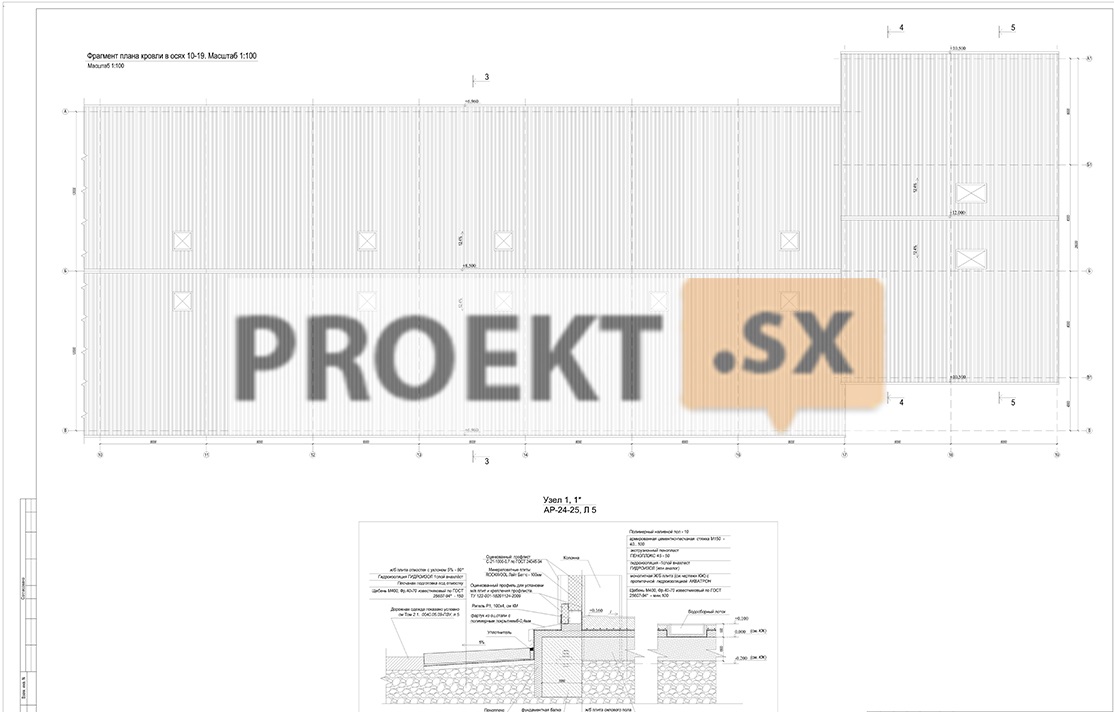

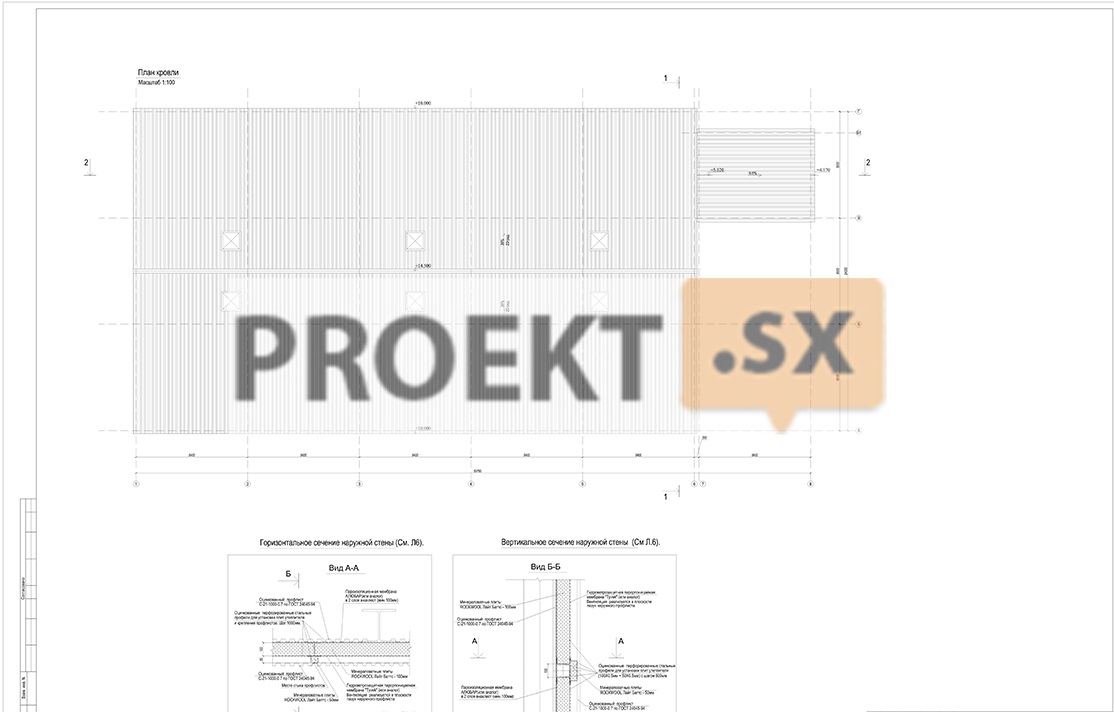

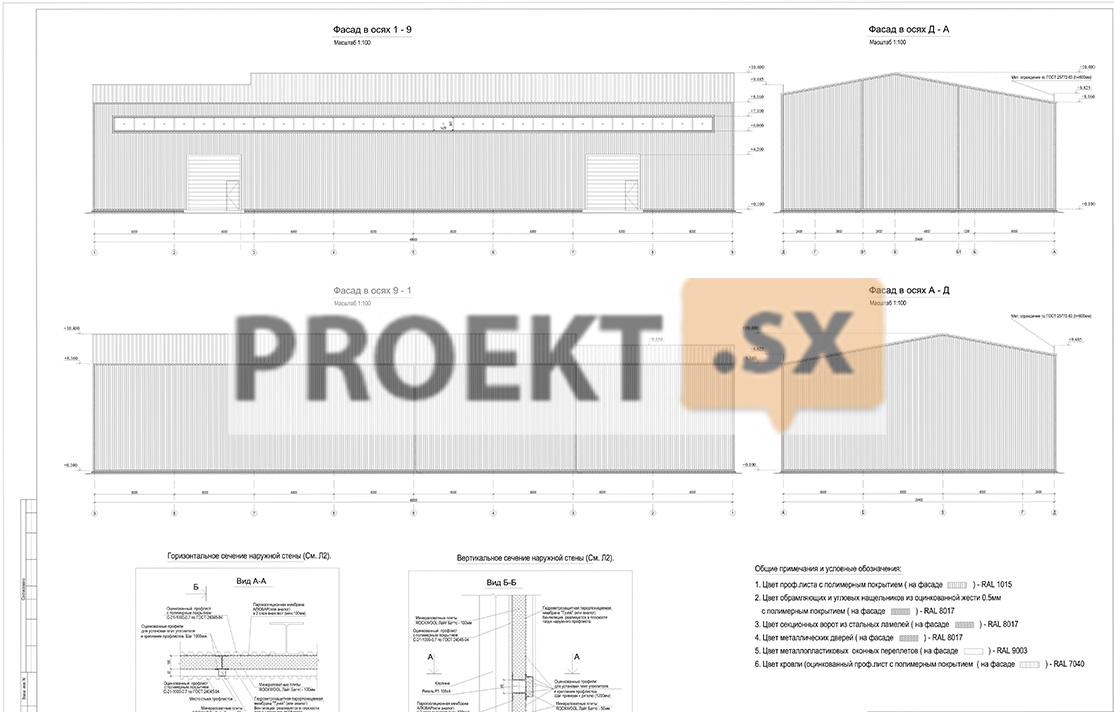

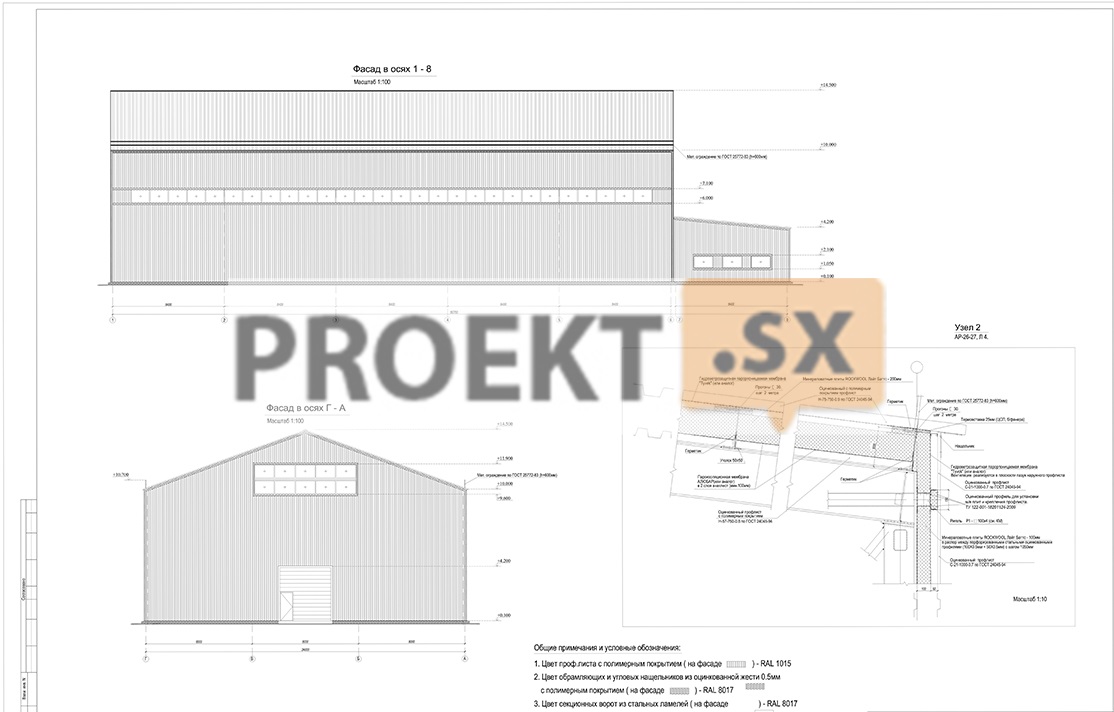

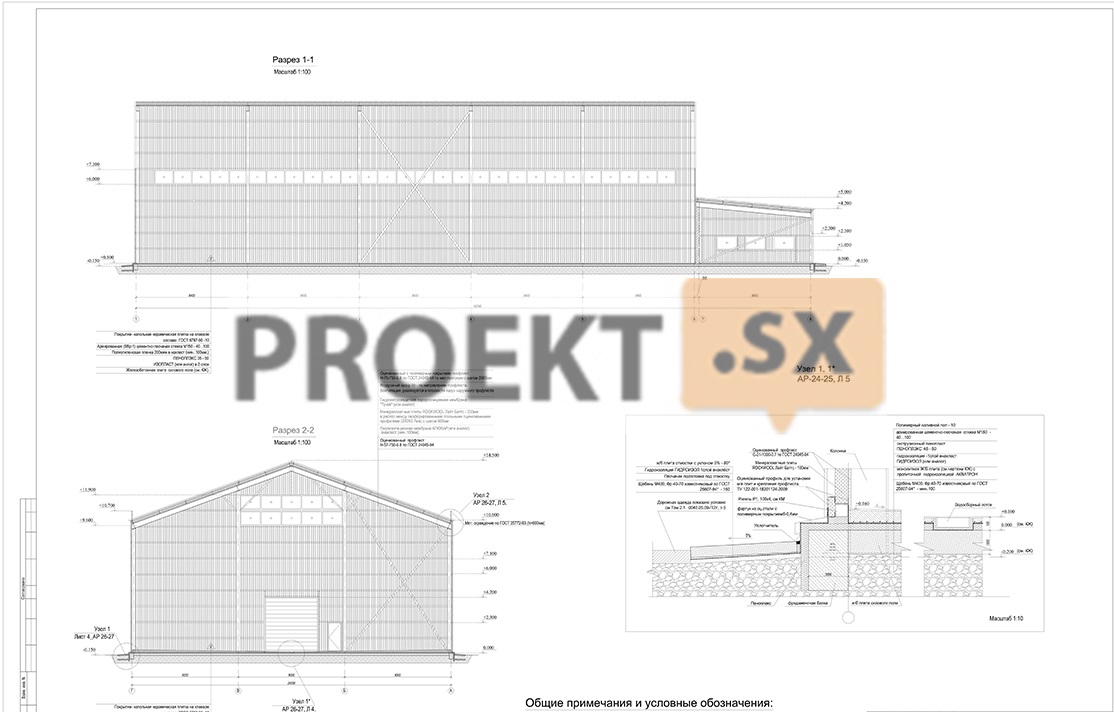

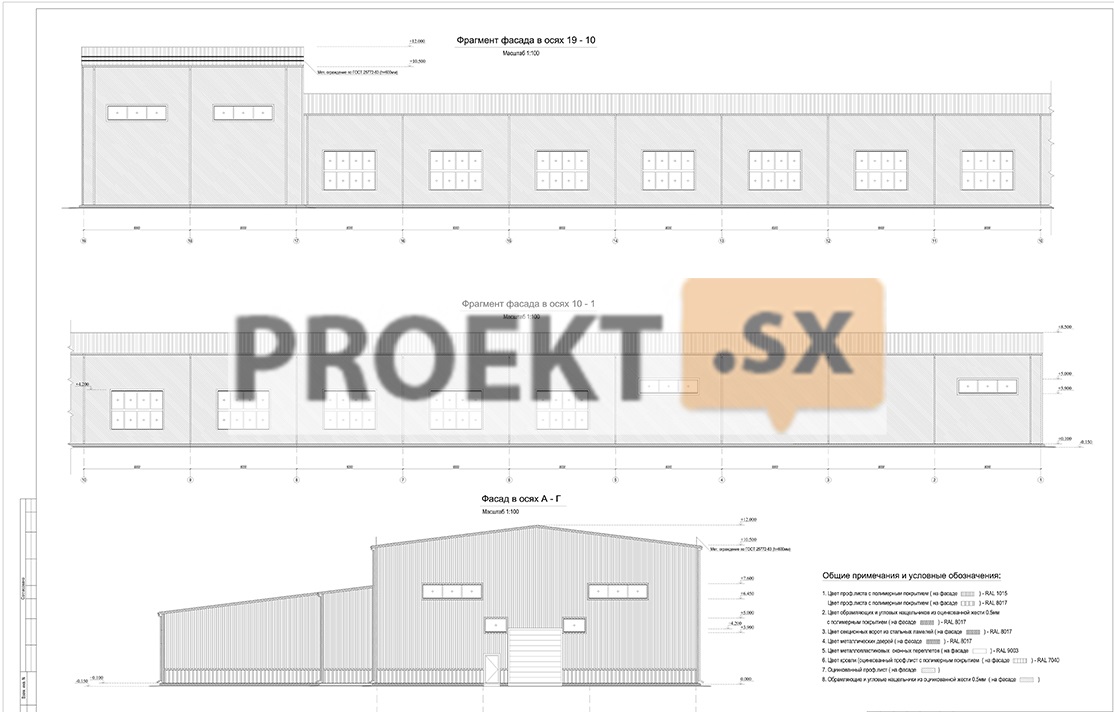

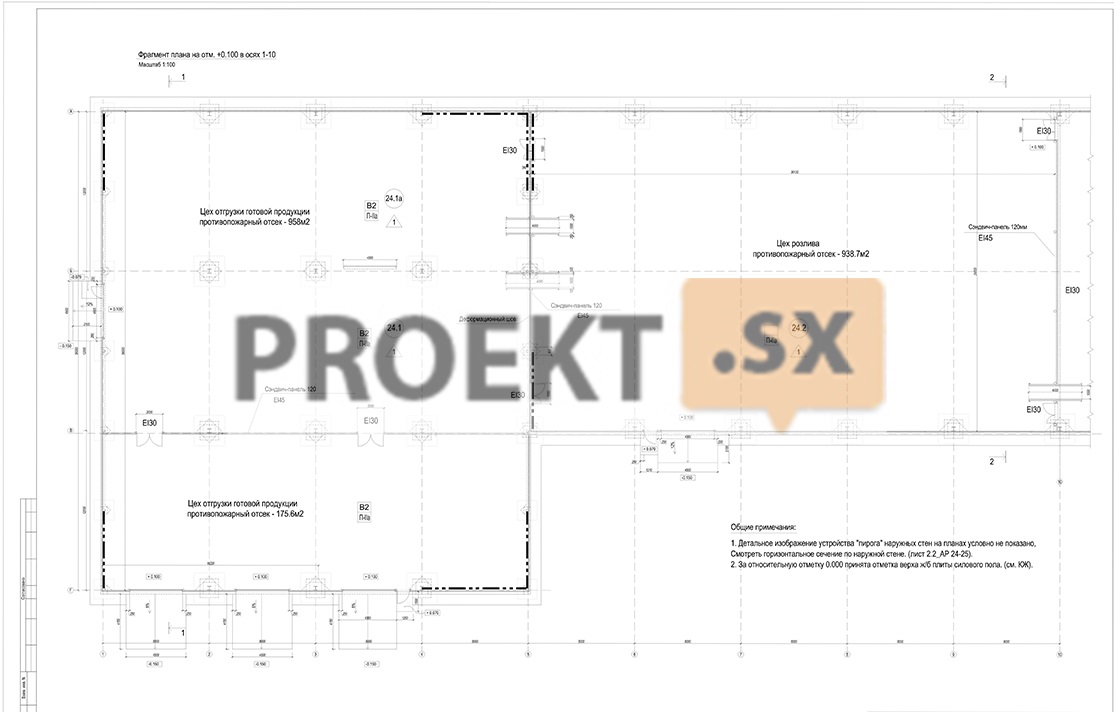

Производственные здания: цех отгрузки, цех отгрузки готовой продукции, цеха розлива, цех тарно-посудный, цех вторичного брожения; цех шампанизации, компрессорная, цех сортировки комплектующих изделий – одноэтажные, нормального уровня ответственности, запроектированы по каркасной конструктивной схеме. Пространственная жесткость и устойчивость зданий обеспечиваются жесткостью опорных узлов колонн и дисков покрытий, вертикальными стальными связями колонн , горизонтальными и вертикальными связями покрытия. Расчет зданий выполнен на программном комплексе SCAD, версия 11.3. Наружные стены – навесные стальные, трехслойные, поэлементной сборки и состоят из оцинкованного листа С-21-1000-0,7 (наружного и внутреннего) и утеплителя из минераловатных плит толщиной 100 мм. Закрепление стен предусмотрено к ригелям фахверка и колоннам каркаса. Внутренние стены – навесные стальные трехслойные «сэндвич»-панели толщиной 120 мм с закреплением к колоннам фахверка и самонесущие кирпичные толщиной 250 мм из кирпича КОРПу 1НФ/100/ 0,8/ ГОСТ 530-2007 на цементном растворе М50. Колонны – стальные из прокатных профилей двутаврового сечения и из гнутых замкнутых сварных квадратных профилей. Основной шаг колонн 6х7,2 м, 6 х 14,4 м, 6 х20,4 м, 3,5 х 16 м, 8 х8,4 м, 8 х12 м, 8 х24 м, сечение колонн I25 К2, I30К2, 250х6 мм, 160х5 мм, 140х5 мм. Несущие конструкции покрытия – стальные стропильные фермы пролетами 14.4 м- 24 м и балки. Элементы ферм запроектированы из гнутых замкнутых сварных квадратных и прямоугольных профилей, сечением 200х160х8 мм, 200х160х5мм, 160х120х6 мм, 120х6 мм, 140х5 мм. Балки запроектированы из прокатных профилей двутаврового сечения I 40 Б 2, I 55 Б 2. Покрытие – стальной профилированный лист Н 75-750-0,8, Н 75- 750-0,9 с закреплением к прогонам, балкам, фермам. Материал стальных конструкций – сталь С 235, С 245 ГОСТ 27772-88. Фундаменты запроектированы по результатам инженерно- геологических изысканий, выполненных на участке строительства. Фундаменты – монолитные железобетонные отдельно стоящие на песчаной подушке. Проектной документацией предусмотрена замена торфа и заторфованных грунтов в основании фундаментов на песчаную подушку из среднезернистого песка. В основании песчаной подушки - супеси пылеватые мягкопластичные и тугопластичные с характеристиками е =0,744, е=0,591, Il =1,22, Ll =0,31, Е =55 кг/см2, Е =110 кг/см2. Расчетное сопротивление грунта 1,0 кг/см2, среднее давление на основание 0,9 кг/см2. Под фундаментами предусмотрена подготовка из щебня толщиной 200мм. Выполнение фундаментов предусмотрено под защитой стального шпунта «Ларсен IY». Погружение шпунта предусмотрено методом вдавливания с последующей выемкой после выполнения нулевого цикла. Ожидаемая осадка зданий – 4,3 см. Материал фундаментов – бетон класса В 20, W 6, F 100, арматура класса А 240, А 400. Силовая плита пола – монолитная железобетонная толщиной 180 мм, 200 мм из бетона класса В 20, W6, F 100, арматура класса А III. Административно-бытовой корпус. Здание - 2, 4-этажное, нормального уровня ответственности, запроекти-ровано по каркасно-стеновой конструктивной схеме. Пространственная жесткость и устойчивость здания обеспечиваются совместной работой вертикальных несущих элементов здания с монолитными междуэтажными перекрытиями, ядрами жесткости, образованными монолитными стенами лестничных клеток и лифтовых шахт. Расчет здания выполнен на программном комплексе SCAD, версия 11. 3. Наружные стены – ненесущие, поэтажной разрезки, опирающиеся на плиты перекрытий и состоящие из слоя керамического камня КР 4,5 НФ /150/1,4/50/ ГОСТ 530-2007 толщиной 250 мм, слоя утеплителя из базальтовой ваты толщиной 100 мм, слоя армированной кирпичной кладки толщиной 120 мм из кирпича КОРПо 1НФ/100/2,0/100/ на растворе М50 и фасадного штукатурного слоя. Несущие наружные стены – монолитные железобетонные толщиной 200 мм, 300 мм с утеплителем из базальтовой ваты толщиной 150 мм и фасадного штукатурного слоя. Внутренние стены – несущие монолитные железобетонные толщиной 200 мм. Перекрытия и покрытие – монолитные железобетонные плиты толщиной 200 мм, опирающиеся на монолитные балки и стены. Балки – монолитные железобетонные сечением 300х700 (h) мм. Колонны – монолитные железобетонные. Основной шаг колонн 6х6,3 м, сечение колонн 300х500 мм, 300х700 мм. Лестницы – сборные железобетонные ступени и монолитные лестничные площадки по стальным косоурам и балкам. Материал монолитных конструкций – бетон класса В 25, W 6 , F 100, арматура класса А I, А III. Фундаменты – монолитные железобетонные отдельно стоящие плитные и ленточные ростверки высотой 700 мм на сваях. Отдельно стоящие ростверки объединены плитой пола толщиной 250 мм. Сваи – буронабивные монолитные железобетонные диаметром 400 мм, длиной 23,0 м, выполняемые под защитой глинистого раствора. В основании свай – пески пылеватые плотные с характеристиками е =0,500, Е= 330 кг/см2.
