Архитектурные и объемно-планировочные решения

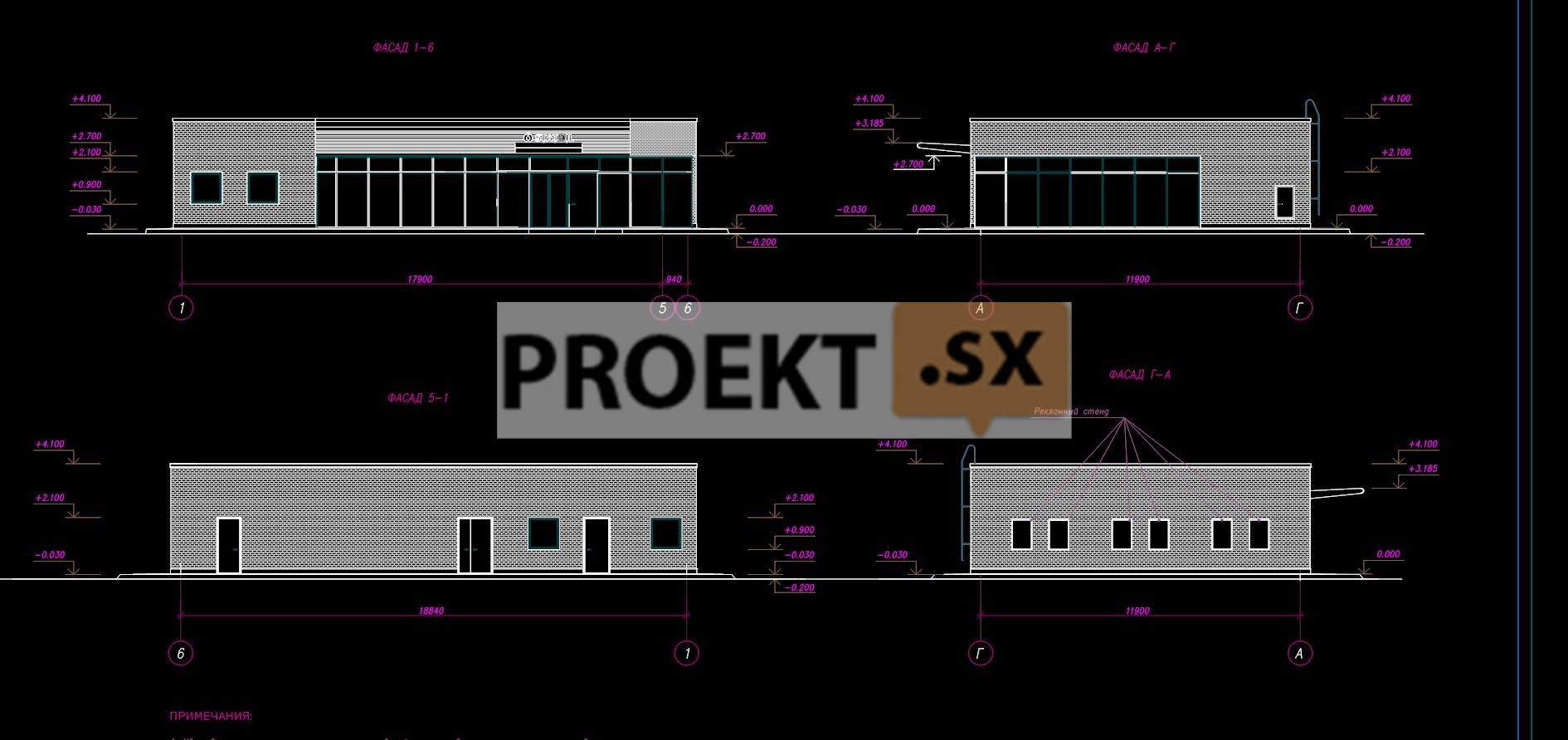

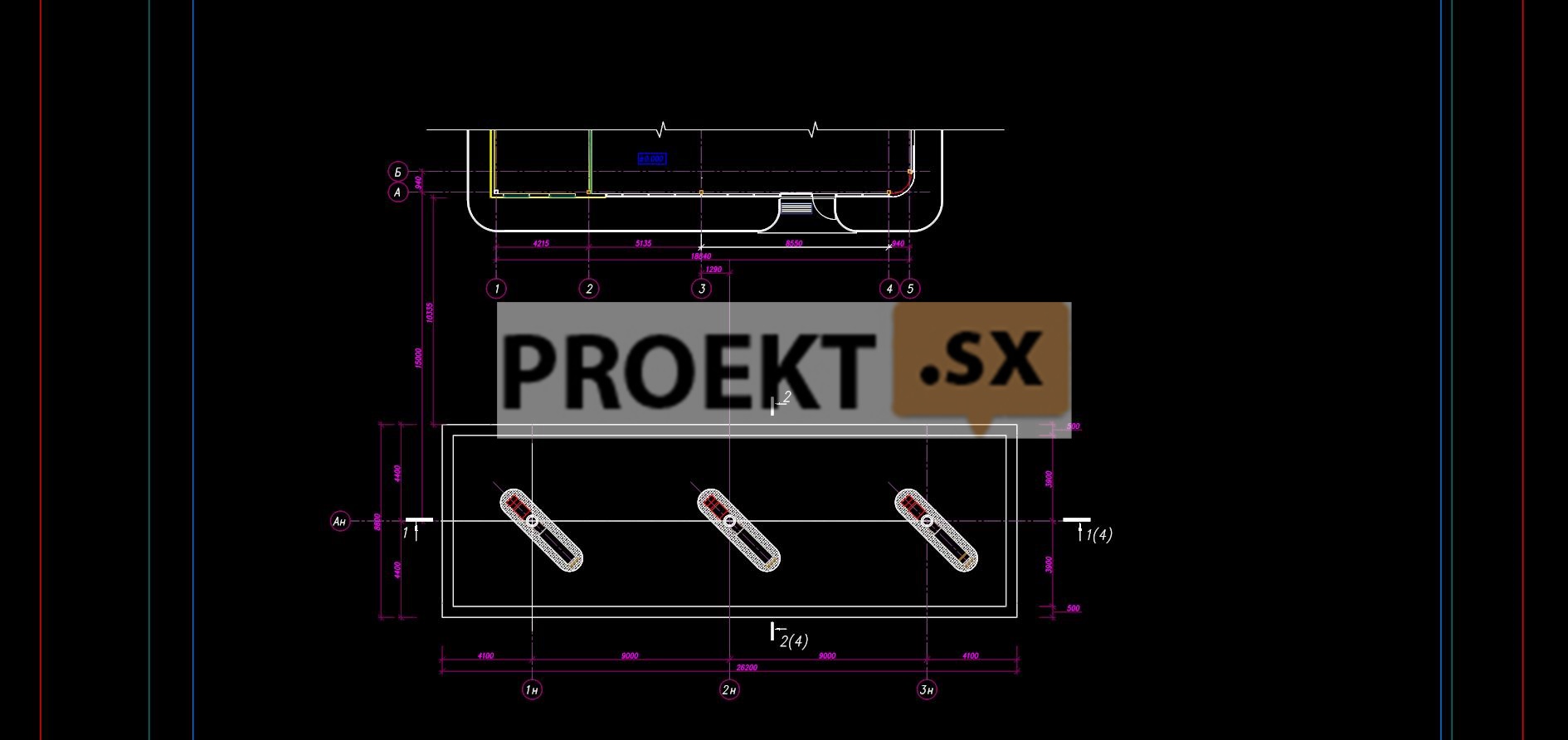

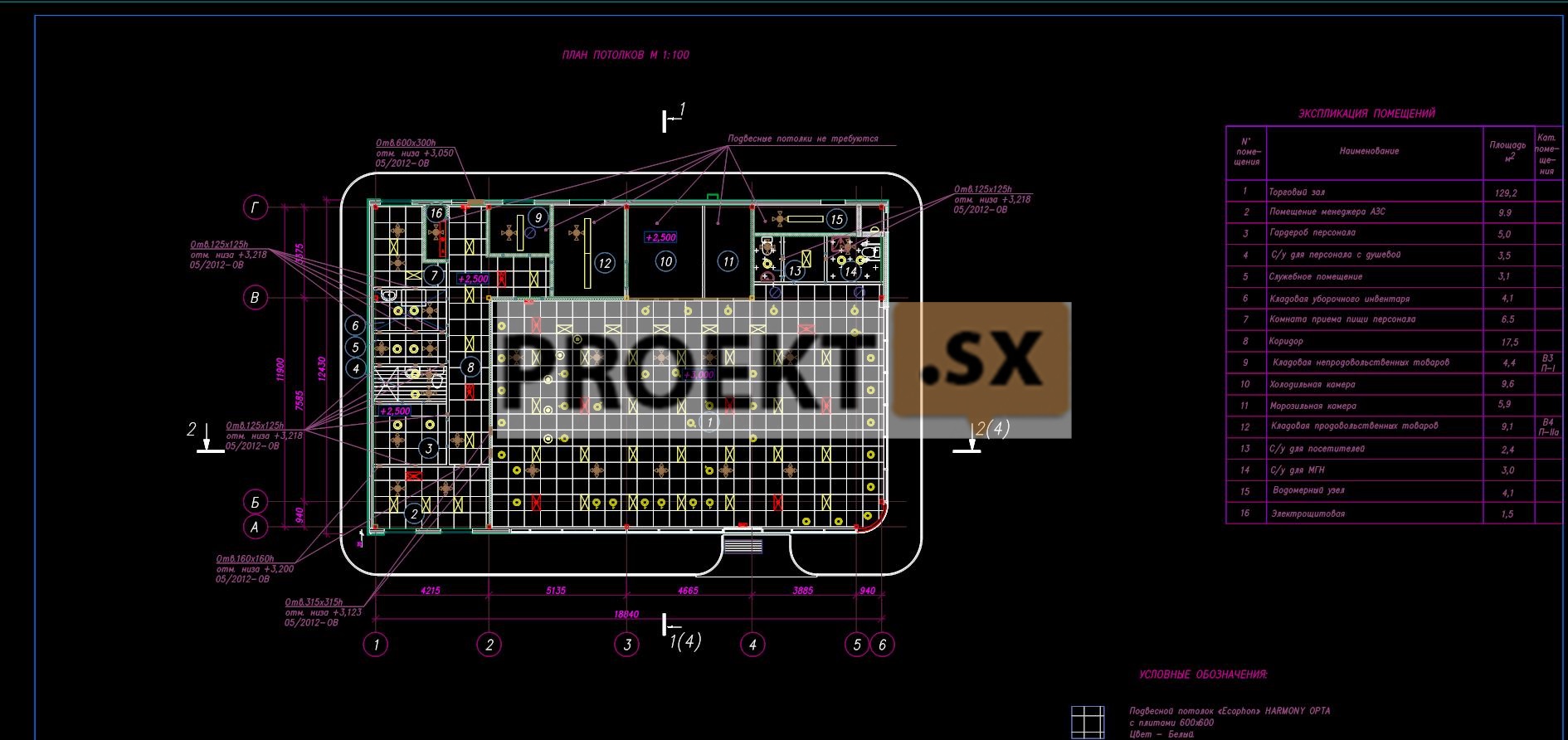

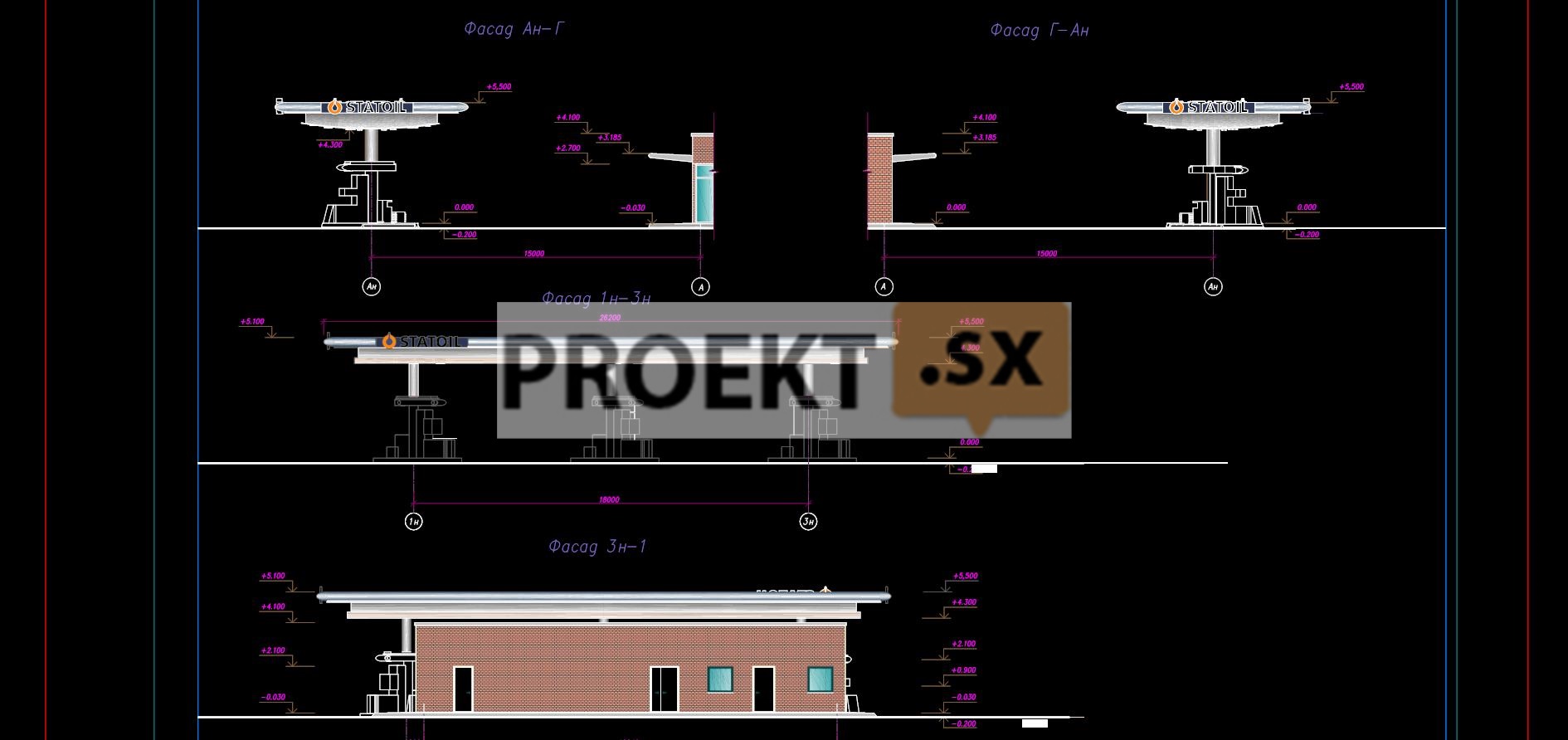

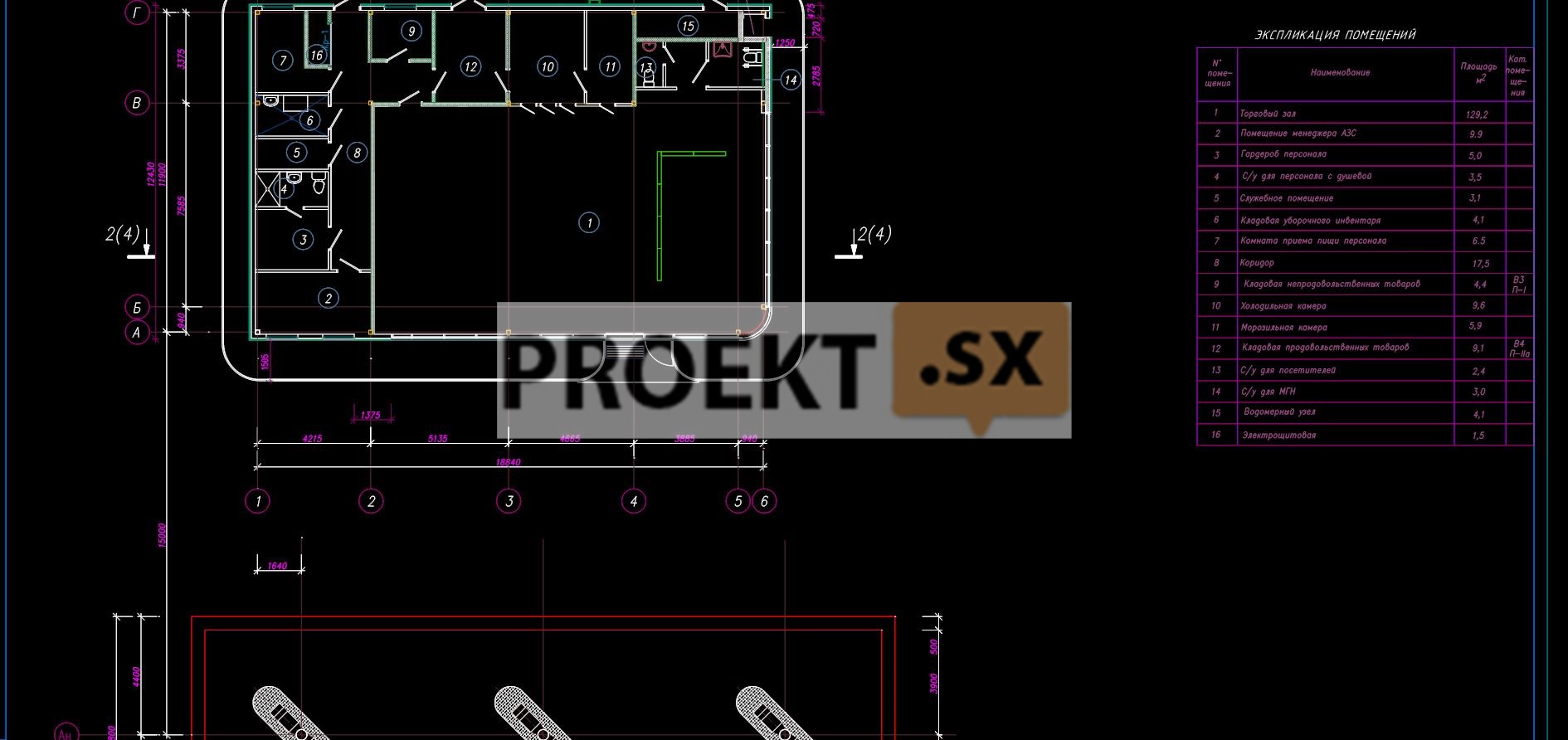

Проектной документацией предусмотрено строительство стационарной автозаправочной станции со зданием сервисного обслуживания и навесом над топливораздаточными колонками (ТРК). Здание сервисного обслуживания – одноэтажное, прямоугольное в плане с размерами в крайних осях 18,84 х 12,43 м. Высота от уровня земли до верха парапета – 4,3 м. Высота помещений до низа подвесных потолков – 2,5 3,0 м. За относительную отметку 0,000 принят уровень чистого пола, соответствующий абсолютной отметке 18.25. На отметке 0,000 запроектированы следующие функциональные группы помещений: помещения торговой части (торговый зал с зоной оператора, кладовые продовольственных и непродовольственных товаров, холодильная и морозильная камеры); помещения офисной группы (помещение менеджера АЗС, служебное помещение, гардероб персонала, комната приема пищи персонала); санитарно-бытовые помещения (санузлы для посетителей (в том числе для МГН), санузел для персонала с душевой, кладовая уборочного инвентаря); инженерно-технические помещения (электрощитовая, водомерный узел). Покрытие - плоское по профнастилу с внутренним водостоком и электрообогревом воронки. Кровля – рулонная (Унифлекс 2 слоя). Стеновое ограждение здания - трехслойные сэндвич-панели толщиной 150 мм каркасу с теплоизоляцией и с облицовкой фиброцементными плитами. Перегородки – ГКЛ, ГКЛВ, ГКЛО по каркасу с теплозвукоизоляционным слоем из минераловатных плит, в том числе противопожарные с пределом огнестойкости EI45 толщиной 98 и 125 мм. Внутренняя отделка помещений и полы запроектированы в соответствии с назначением помещений: полы – керамогранитные плиты; стены и перегородки - оклейка стеклообоями, окраска водоэмульсионными красками, керамическая плитка; потолки – подвесные, акустическая плита 600 х 600 мм, ГКЛ, ГКЛВ, алюминиевые реечные. Оконные блоки и витражи – алюминиевый профиль с двухкамерными стеклопакетами и противоударной пленкой. Навес над топливораздаточными колонками запроектирован на расстоянии 10,335 м от фасада здания сервисного обслуживания. Расположение ТРК - между колонн навеса. Навес - сооружение каркасного типа, прямоугольная проекция которого имеет размер в плане 26,2 х 8,8 м. Высота от уровня земли до верха кровли – 5,7 м. Покрытие – плоское по металлическим конструкциям. Кровля - профилированный стальной лист. Водосточные трубы запроектированы внутри трех колонн, поддерживающих навес и комплектуется системой электрообогрева на всю высоту. Облицовка фриза – металлические фасадные панели с полимерным покрытием. Подвесной потолок – металлический лист с полимерным покрытием. Колонны - круглого сечения, без облицовки, с порошковой окраской. Бортики островков ТРК – из нержавеющей стали. Предусмотрены мероприятия по обеспечению доступности здания и сооружений для маломобильных групп населения. Эвакуационный вход-выход в здание сервисного обслуживания оборудуется пандусом. Покрытие - твердое, не допускающее скольжения. Дверные проемы не имеют порогов. Ширина дверных полотен принята не менее 0,9 м. Остекленные дверные полотна - с противоударным заполнением. На участке сопряжения тротуара с проезжей частью предусмотрен пониженный поребрик высотой не более 4 см. Для личного автотранспорта инвалидов зарезервированы места на открытой автостоянке.

Конструктивные и объемно-планировочные решения

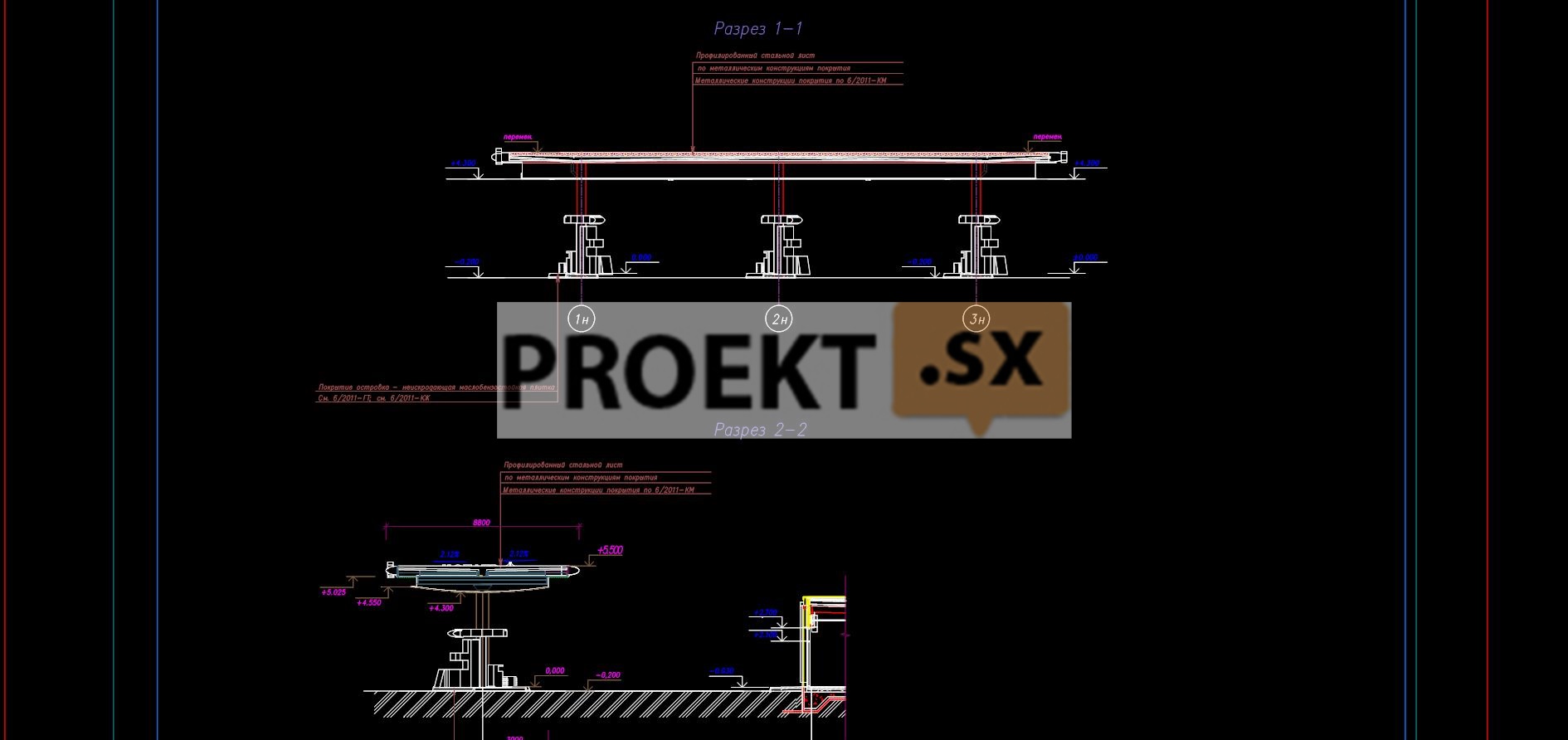

Здания операторной и навеса запроектированы в стальном каркасе. Уровень ответственности – II. Пространственная неизменяемость каркаса операторной обеспечивается совместной работой колонн, жестко защемленных в фундаменте, и жесткого диска покрытия. Узел опирания балок покрытия на колонны - шарнирный. Жесткость диска покрытия обеспечивается креплением профнастила к прогонам в каждой волне на крайних пролетах и через волну на средних пролетах. Приняты сечения основных несущих конструкций каркаса: колонны – квадратные трубы по ГОСТ 30245-2003 из стали С255; балки покрытия – двутавр по СТО АСЧМ 20-93 из стали С245, профнастил покрытия – Н75-750-0.8 по ГОСТ 24045-94. В качестве наружных ограждающих стен применяются навесные стеновые панели типа «Сэндвич» толщиной 150 мм, покрытие – профнастил, укладываемый непосредственно на верхние пояса балок покрытия. Для крепления стеновых панелей разработана система фахверка. Фундамент под здание операторной - незаглубленная монолитная железобетонная плита толщиной 150 мм, с монолитными балками по контуру и под колонны высотой 550 мм из бетона класса В20, W4, F50. Под фундаментную плиту производится полная выборка насыпного грунта с последующим устройством искусственного основания. Для предотвращения промерзания фундаментных плит предусматривается их утепление плитами пеноплекс. Среднее давление под подошвой фундаментной плиты составит 0,198 кг/см2. Расчетное сопротивление грунта основания – 2,53 кг/см2. Пространственная неизменяемость каркаса навеса обеспечивается совместной работой колонн, имеющих жесткий узел опирания на фундамент, и жестким диском покрытия из профилированного настила, который крепится саморезами в каждой волне. Главные балки покрытия шарнирно опираются на колонны. Колонны – трубы по ГОСТ 10704-91, балки навеса запроектированы из двутавров по СТО АСЧМ 20-93 из стали С245, профнастил – Н75-750-0.8 по ГОСТ 24045-94. Фундаменты под колонны навеса – монолитные железобетонные столбчатые из бетона В20, W4, F150. В соответствии с отчетом об инженерно-геологических изысканиях, основанием фундамента навеса является слой ИГЭ-1 – суглинки тугопластичные с прослоями полутвердых, который обладает следующими характеристиками: ρн=2.01 т/м3; е=0,696; Сn=0,31 кг/см2; Е=120 кг/см2. Среднее давление под подошвой фундамента – 1,05 кг/см2, расчетное сопротивление грунта основания – 2,45 кг/см2. Ожидаемая осадка – 1,7 см. Фундаменты подземных резервуаров приняты на естественном основании в виде монолитной железобетонной плиты толщиной 400 мм, бетон В20, W4, F50. Основанием для фундаментов под резервуары является слой ИГЭ-1. Конструкция фундаментов обеспечивает устойчивость против всплытия. Проектной документацией предусмотрена обмазочная гидроизоляция наружных граней фундаментов, соприкасающихся с грунтом. Расчет основных несущих конструкций выполнен на программном комплексе SCAD версия R11.3. Максимальное горизонтальное перемещение каркаса навеса – 13 мм. Полученные в результате пространственного расчета каркаса здания перемещения и прогибы не превышают предельно допустимые значения.
